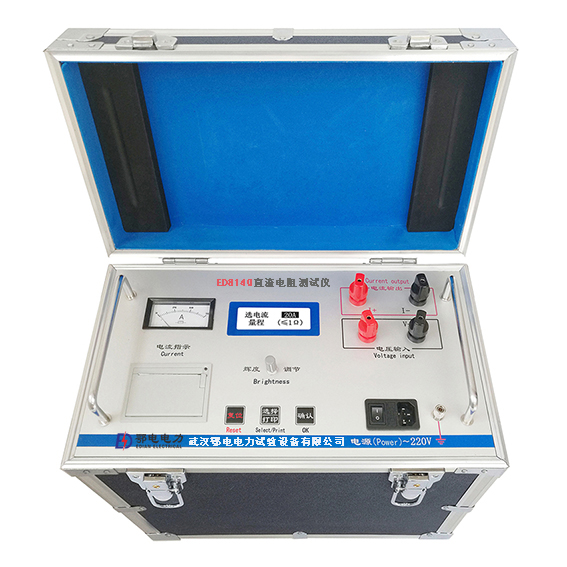

直流电阻测试仪技术使用手册

该仪器是变压器全生命周期检测的必用核心设备，覆盖变压器制造环节半成品/成品试验、安装交接试验、大修/分接开关调整后试验、日常预防性试验全场景，可精准排查绕组接头焊接质量、匝间短路隐患、分接开关接触状态等核心问题，依托先进电源技术实现小型化与高性能的平衡，是电力行业高压设备直流电阻快速测量的主流专用仪器。

一、产品核心简介

变压器直流电阻测试是电力行业强制要求的必做试验项目，本仪器可精准完成多项核心检测：检查绕组接头的焊接质量、排查绕组匝间短路隐患、验证电压分接开关各档位接触状态、核对分接开关实际位置与指示位置的一致性、检测引出线是否断裂、排查多股并绕导线的断股问题。

设备采用全新电源技术，具备体积小、重量轻、输出电流大、测试重复性好、抗干扰能力强、保护功能完善的核心优势，整机由高速单片机控制，自动化程度高，自带自动放电和放电声响报警功能，测试精度高、操作流程简便，可实现变压器直流电阻的快速精准测量。

二、核心性能特点

搭载全中文操作菜单，界面简洁直观，交互友好，无需复杂培训即可快速上手。

整机自动化程度高，测试流程简化，大幅降低人工操作门槛。

采用全新电源技术，输出电流档位覆盖范围广，适配不同阻值的试品测试需求。

适配各类互感器，以及35kV及以上大中型变压器的直流电阻测量场景。

内置完善的反电势冲击保护机制，可可靠抵御试品反电势对仪器的冲击，运行稳定性更强。

配置清晰的放电声响报警与状态指示，有效减少操作人员误操作引发的安全隐患。

搭载智能化功率管理技术，大幅降低仪器内部发热，同时实现节能降耗。

内置微型高速静音热敏打印机，可随时快速打印测试结果，无需外接打印设备。

采用立式机箱结构，摆放稳固，便于现场复杂环境下携带与使用。

三、核心技术指标

电流档位及对应量程：

40A档位：50μΩ～500mΩ

20A档位：100μΩ～1Ω

10A档位：500μΩ～2Ω

5A档位：1mΩ～4Ω

2.5A档位：2mΩ～8Ω

测量准确度：±（0.2%±2字）

测量分辨率：0.1μΩ

适用环境温度：-10℃～40℃

适用相对湿度：≤80%RH，无结露

工作电源：AC220V±10%，50Hz

四、基础安全操作规范

使用仪器前必须完整阅读本操作手册，熟悉所有操作流程与风险点。

严禁在雨淋、腐蚀气体浓度高、尘埃过浓的环境中使用仪器，避免设备内部电路损坏。

严禁在易燃易爆气体聚集的环境中使用仪器，防止电火花引发安全事故。

仪器属于高精密电子设备，搬运与使用过程中需避免剧烈振动，防止内部元器件移位损坏。

操作人员需具备常规电气仪器的基础使用常识，严格遵守电力试验安全规范。

仪器的维修、维护与参数调整工作，必须由专业持证人员完成，非专业人员不得擅自拆机。

严禁在高温、高湿、易结露的场所长期放置仪器，防止内部电路板受潮锈蚀。

未经厂家许可严禁私自拆卸仪器，擅自拆机导致的功能失效不在免费保修范围内，由此引发的人身与财产伤害，厂家不承担相关责任。

五、现场操作关键注意事项

严禁测量带电试品：测试前必须将被测试品完全脱离所有外部电源，并对试品充分放电后才可开始接线。

测试钳与被测端子连接时，若被测端表面存在氧化膜，可适当扭动测试钳划破氧化层，保证接触电阻合格，避免测试数据漂移。

选择测试电流档位时，必须严格对应该档位的量程范围，禁止超量程或欠量程使用，否则会导致测试数据失准。

测试全程严禁移动测试钳，严禁断开测试回路或仪器供电线路，避免试品反电势冲击仪器。

测试无载调压变压器切换分接档位前，必须按下复位键启动放电，等待放电报警声停止10秒以上，试品剩余电能完全释放后，才可切换分接点。

单组测试完成后，必须按下复位键，等待放电报警声停止10秒以上，试品充分放电后，才可拆除测试接线。

仪器运行过程中出现异常情况时，优先按下复位键启动放电，再关闭仪器电源，检查所有接线状态，排除故障后才可重新开机测试。

使用助磁法测试时需提前折算量程：高压线圈两个并联后再串联的回路，总电阻为1.5倍的单高压线圈电阻，选择电流档位时需将该折算值纳入考量，超量程使用会导致输出电流无法达到设定值或电流不稳定。

助磁法测试的三条线短接点，在放电完成后拆线时可能存在剩余电流，出现轻微打火放电属于正常现象，操作人员无需过度紧张，保持规范操作即可。
