一体式直流高压发生器技术指南

该设备是专为电力场景设计的专用检测仪器，严格遵循参考标准 ‌DL/T848.1-2004‌，核心用于检测电力器件的电气绝缘强度和泄漏电流，依托先进电力电子技术实现了小型化与高性能的平衡，是高压绝缘测试领域的主流理想测试设备。

一、核心工作原理

设备采用‌高频倍压电路‌，搭载最新PWM脉冲宽度调制技术与电压电流双闭环反馈控制技术，搭配进口大功率IGBT器件及配套驱动方案，从根源消除开关干扰，大幅提升电源调整率与负载调整率，最终实现输出电压稳定度高、纹波系数小的特性。同时选用进口高频高压整流二极管，在保障高压输出能力的前提下，大幅缩小倍压筒的体积，兼顾整机的便携性与运行效率。

二、核心技术特征

输出稳定可靠‌：依托闭环控制技术，输出电压纹波小、稳定度高，测试数据精准无漂移。

全维度安全防护‌：搭载零位保护、过压保护、过流保护、击穿保护功能，配套纳秒级专用传感器，保护动作响应速度极快，全程保障操作人员与被测设备安全。

专属氧化锌测试功能‌：配置高精度0.75U一键触发按钮，按下后设备可自动将电压、电流跳转至0.75U状态，无需人工反复调节，大幅简化氧化锌避雷器的测试流程。

升压过程平稳‌：采用进口多圈电位器实现零起升压，升压全程顺滑无跳变，电压调节精度高。

过压设置便捷‌：过压阈值整定采用数字拨码开关，操作直观简单，整定精度远高于传统模拟调节方式。

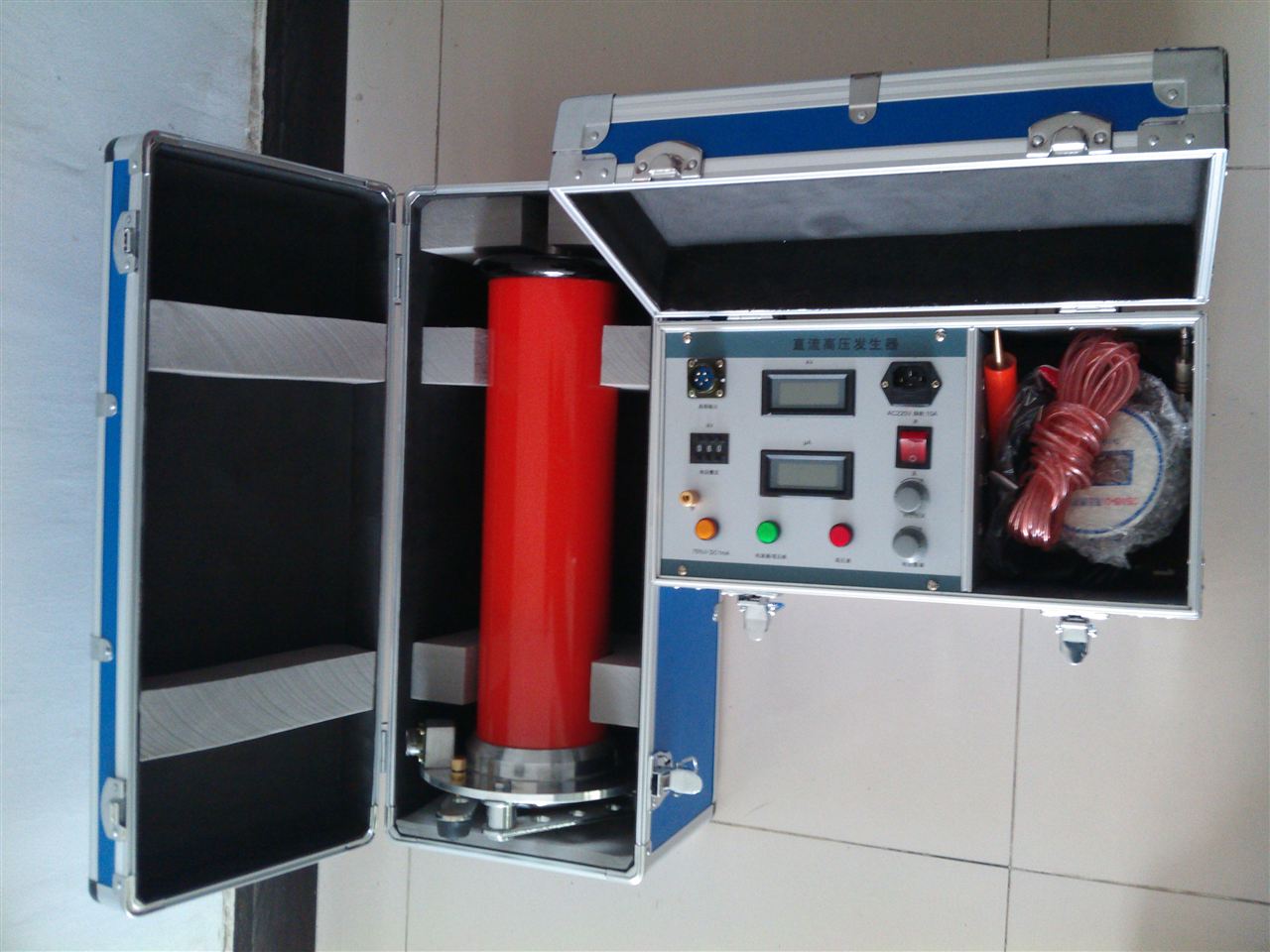

极致便携设计‌：采用一体化集成方案，将主机与倍压筒整合在同一机箱内，搭配小型化倍压筒，整机体积小、重量轻，可轻松携带至各类现场作业。

环境适应性强‌：核心元器件全部选用高性能进口部件，倍压筒外表面喷涂特种绝缘涂层，电气绝缘性能优异，防潮能力强，长期使用无泄漏隐患。

操作门槛极低‌：设备面板功能按键布局合理，状态指示灯标识清晰，操作人员无需复杂培训即可快速上手使用。

三、现场作业核心要点

现场使用前需确认设备外观无破损、连接线缆无短路或断路问题，将主机、倍压筒与被测试品的接地端可靠共接后接入接地网，严禁接地线串联使用。开机前必须将升压电位器回零，作业过程中在设备周边设置警戒隔离区域，升压操作平缓匀速，测试完成后先切断高压输出，对试品充分放电后再拆除接线，全程严格遵守电力高压试验安全规程。

四、产品通用别称

该设备在行业内也常被称为直高发、高压发生器、中频直流高压发生器，不同厂商的产品命名存在差异，核心功能与技术逻辑完全一致。
