蓄电池放电检测仪流程操作与维护手册

本手册针对这款符合国家蓄电池测试维护规程的专用检测仪器编制，覆盖产品基础定位、核心功能、标准测试流程与运维规范全环节，为UPS电源、铅酸蓄电池组的日常性能校验提供科学可靠的检测支撑。

一、产品综述

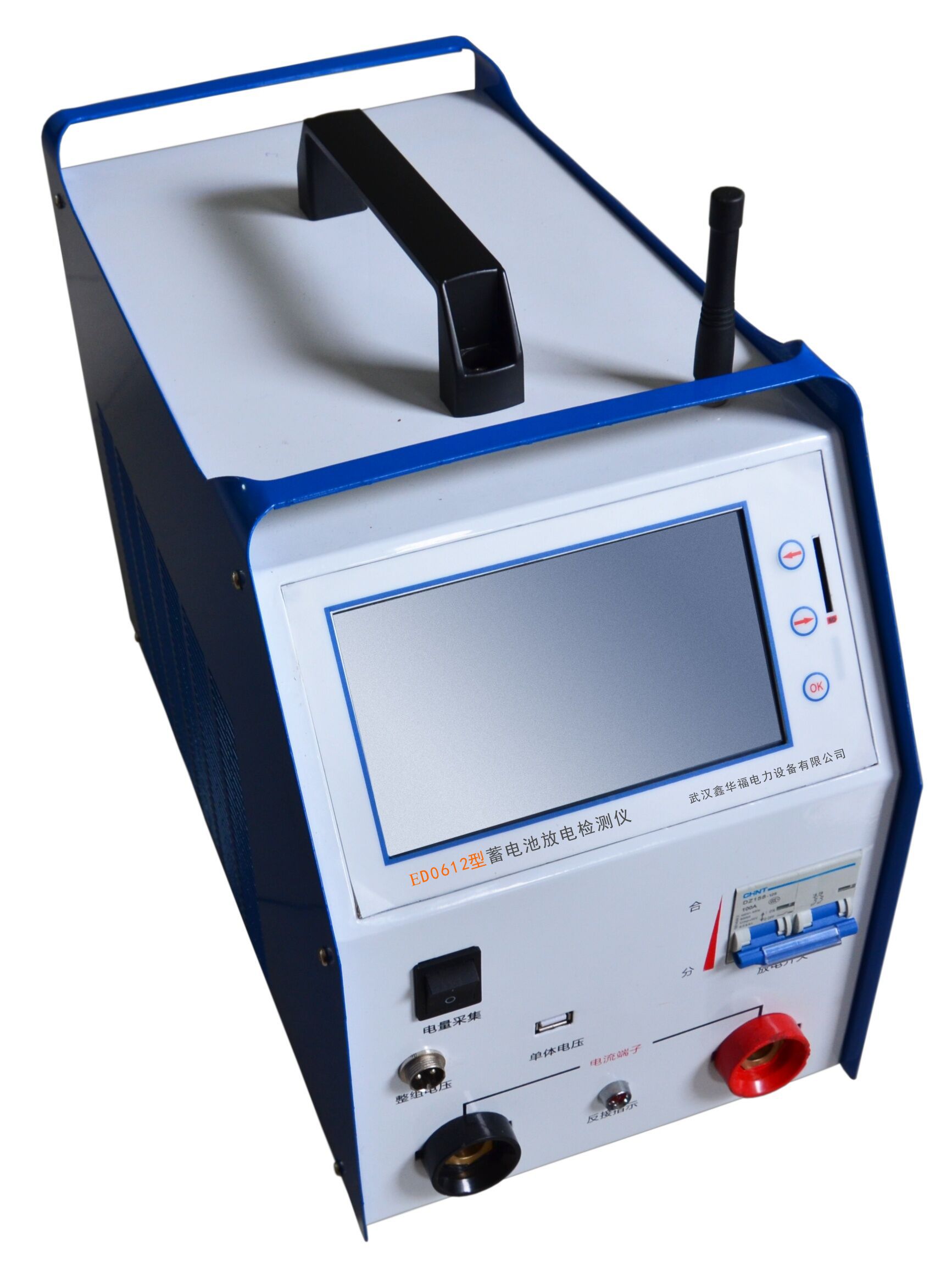

该仪器是专为铅酸蓄电池性能检测设计的专用设备，可覆盖整组12V-600V蓄电池系列测试，适配单体电压1.2V-12V的各类铅酸蓄电池组，不同规格型号的整组电压适配范围以对应仪表标注为准。

设备依托先进测试技术研发，在新器件、新材料应用上实现多项性能突破，完全符合国家蓄电池测试与维护相关规程要求，具备放电功率大、体积小、重量轻的特点，配套的上位机数据管理软件功能完善，可大幅降低蓄电池日常测试维护的工作量，为电池组与UPS电源的运维提供全面科学的检测手段。

二、核心功能特点

设备采用全触摸屏操作，支持触摸笔或手指直接触控操作，交互便捷直观。数据存储支持内部自带存储与外部SD卡扩展存储两种模式，用户可根据使用场景自由选择。

内置完善的过压、过流、过热三重保护机制，全程保障测试过程中电池组与仪器自身的安全。

支持在线监测功能，在电池组处于在线放电、均充、浮充等带电运行状态下，即可对电池组及单节电池进行实时数据采集，同步监测整组电压、单节电池电压、整组充放电电流、整组充放容量、监测时长等核心参数。

标配智能放电测试功能，电池组脱离系统后可依托内置智能假负载完成恒流或恒功率放电，也可将智能假负载与用户设备并接实现恒流放电。用户提前设定好放电电流、放电时间、放电容量、整组终止保护电压、单体终止保护电压等参数后，仪器将自动执行全流程放电操作，实时显示放电电流、已放容量、整组电压、单节电池电压、放电时间等动态数据，放电过程中仍支持修改各项运行参数。当电池组达到预设的终止电压、终止容量、终止时间阈值，或任意单体电池电压低于单体终止保护值时，仪器将自动停止放电，也可人为手动终止测试；单体电压终止条件还可灵活设置为仅触发声光报警不停止测试，适配不同运维场景需求。

选配容量快测功能，电池组脱离系统后依托智能假负载放电，仅需3~20分钟即可快速测出电池组内每一节电池的实际容量、内阻，自动判定电池性能状态为正常、落后或劣化，大幅缩短现场测试时长。

测试全程实时监测设备与电池组状态，当检测到整组或单体电池异常、仪器自身工作异常时，将自动终止测试，避免电池过放损坏。仪器采用监控单元与功率单元一体化设计，功率部分搭载新型高效功率器件，整机运行稳定性更强。

搭载高亮度彩色液晶显示屏，搭配全中文简体提示的人性化操作界面，每一步操作都有清晰引导，流程简单易上手。配套的上位机数据管理软件功能完善，界面友好，支持数据查询管理、测试曲线打印、性能趋势分析、报表统计，可自动生成标准化测试报告，大幅降低后期数据整理的工作量。

三、标准测试操作步骤

在线监测测试

第一步：按规范连接单体电压采集器，确保每一节单体电池的采集线接触可靠。

第二步：将整组电压测试线对应连接到电池组的正负极两端，避免虚接。

第三步：接入仪器供电电源，开机启动主机。

第四步：进入在线监测参数设置界面，根据现场电池组的实际规格配置对应参数。

第五步：核对所有参数无误后点击“确定”，仪器自动启动在线监测流程。

常规放电测试

第一步：连接单体电压采集器，纯负载型号仪器无此功能可跳过该步骤。

第二步：将仪器面板上的放电开关拨至“分”的位置，提前规避放电电缆反接风险，仪器自带反接告警提示功能。

第三步：将放电电缆一端连接至主机放电端口，另一端对应连接到电池组两端，严格遵循红正黑负的接线规则，接反时仪器将自动触发告警提示。

第四步：将整组电压测试线可靠连接到电池组两端。

第五步：接入仪器供电电源，开机启动主机。

第六步：进入放电参数设置界面，根据电池组的额定参数配置放电电流、终止电压等各项试验参数。

第七步：确认所有接线与参数无误后，将放电开关拨至“合”的位置。

第八步：点击“确定”，仪器自动启动恒流放电测试流程。

容量快测（选配功能）

第一步：按规范连接单体电压采集器，确保所有单体电池的采集信号正常。

第二步：将仪器面板上的放电开关拨至“分”的位置，防止放电电缆反接损坏仪器。

第三步：将放电电缆一端连接至主机，另一端对应连接到电池组两端，严格遵循红正黑负的接线规则，接反时仪器将自动触发告警提示。

第四步：将整组电压测试线可靠连接到电池组两端。

第五步：接入仪器供电电源，开机启动主机。

第六步：进入容量快测参数设置界面，根据电池组规格配置对应测试参数。

第七步：确认所有接线与参数无误后，将放电开关拨至“合”的位置。

第八步：点击“确定”，仪器启动快速容量检测流程。

四、常见故障排查与运维注意事项

常见现象排查

测试启动时提示电压过高：进入“系统管理”—“参数设置”—“系统设置”界面，核对过压保护参数的阈值设置是否与当前电池组额定电压匹配。

单体模块通讯异常：逐一检查单体采集模块的供电状态、通讯接线是否松动，确认单体模块自身工作状态正常。

内部存储数据无法导出或上位机打开数据报错：检查SD卡是否正常插入，确认SD卡无物理损坏，更换合格SD卡后重新尝试读取数据。

触摸屏触控失灵：进入系统设置界面，执行触摸屏重新校准操作即可恢复正常。

安全运维注意事项

仪器需放置在通风良好、无腐蚀性气体、无强电磁场干扰的环境中运行，主机箱前后端的通风散热孔严禁被杂物堵塞，保证整机散热通道通畅。

仪器正常运行过程中，严禁带电插拔各类连接端子，避免瞬间冲击电流损坏仪器内部精密电路。

放电过程中若突发交流供电断电，仪器内置散热风扇将自动继续工作进行散热，此时请勿立即关闭放电开关，等待约1分钟待内部功率器件充分散热后，再操作关闭放电开关。

操作全程严格遵循本手册流程，严禁违规带电操作或野蛮插拔接线。

仪器搬运转移过程中，避免剧烈磕碰或严重撞击，防止内部功率器件移位损坏。

长期贮存时需做好防潮、防火防护，放置在干燥通风的环境中。

手册内的图示与说明可能与实物存在细微差异，实际操作以仪器实物界面为准。

仪器内部带有高压回路，非厂家授权的维修人员不得擅自拆机维修，未经许可私自拆机将自动失去保修资格。
