开关柜通电试验台全流程使用手册

本手册面向高低压开关柜生产厂家的出厂通电校验场景编制，覆盖设备基础定义、核心参数、操作规范与安全防护全环节，帮助操作人员高效完成开关柜出厂前的各项通电测试，大幅提升检测效率。

一、系统概述

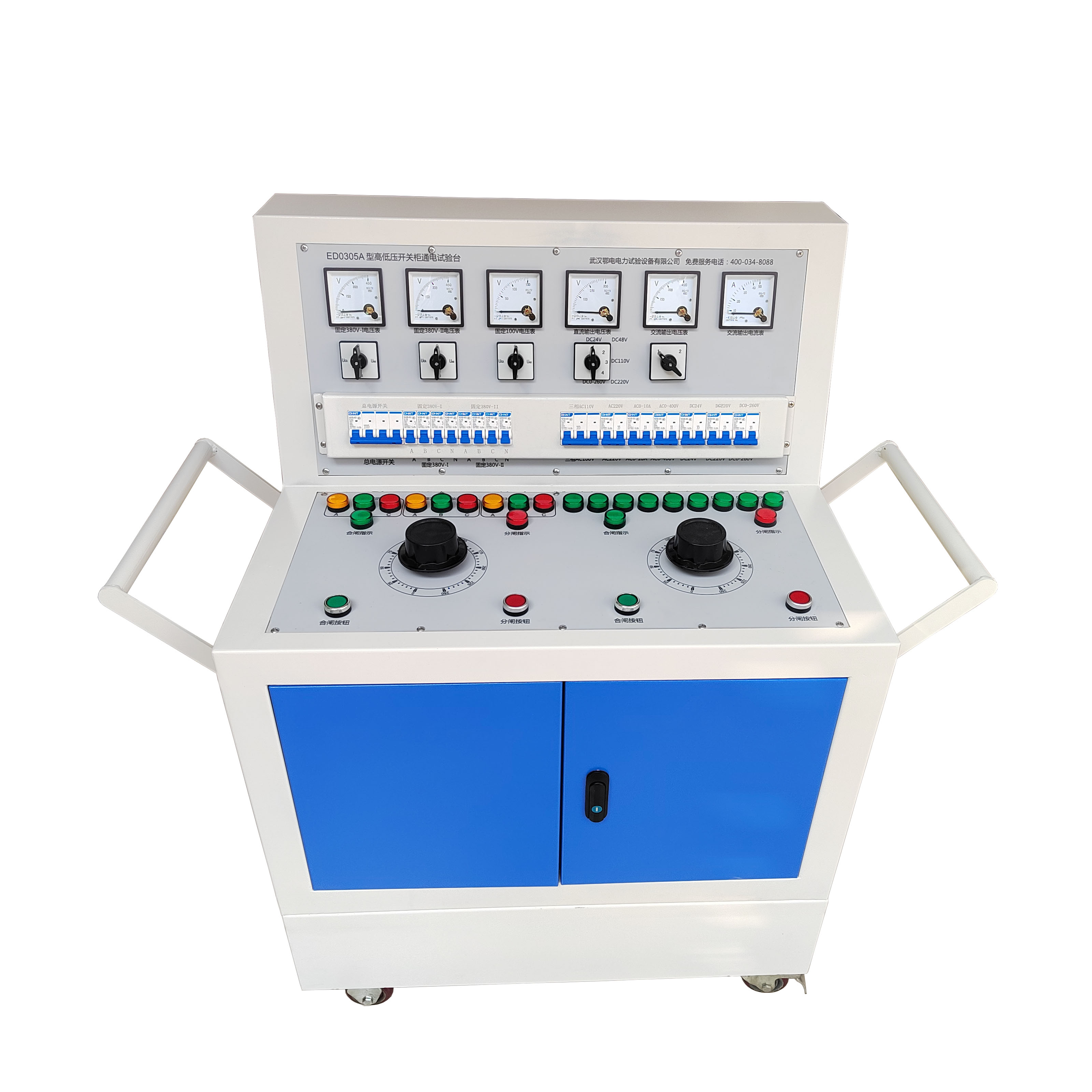

该设备专为高低压开关柜生产企业设计，用于产品出厂前的全项目通电校验，可输出多规格的交流、直流电源，覆盖开关柜常规通电试验的所有供电需求，无需额外搭配多台独立电源设备，大幅简化试验接线流程，有效提升出厂检测的工作效率。

二、核心技术参数

输入电源：三相四线AC380V

输出配置：

一组固定三相AC100V输出

一组可调三相AC 0~10A输出（输出电压<10V）

一组固定直流输出，包含24V、36V、110V、220V四个档位

一组可调交流操作电压输出AC 0~400V，220V档位下输出电流小于10A

一组可调直流操作电压输出DC 0~260V

两组固定单相AC220V插座式输出

一组固定三相AC380V接线柱式输出

外形尺寸：550750800mm

整机重量：约75kg

适用工作环境：环境温度0~40℃，相对湿度≤85%

三、标准使用说明

参数中第2至第5项的输出回路，均由独立接触器单独控制，每一路输出前端都串联10A空气开关作为短路保护。该部分回路支持同时合闸无硬件互锁，操作时需根据试验需求确认投切回路，避免误操作。

参数中第6、7项的固定输出回路不受接触器控制，只要总电源开关闭合，即可直接输出对应电压，无需额外操作。

交流0~400V、直流0~300V的合分闸操作电源单元为独立模块化设计，既可以安装在主体柜内配套使用，也可以脱离柜体单独外接使用，也可直接从柜体后面板的对应接线柱引出供电。

面板配置的三相转换开关K1、K2、K3，可分别切换面板上的三相交流电流表、三相交流电压表的显示回路，实现多回路参数的集中观测。

核心前置提醒：每次启动试验前，必须确认所有调压器处于零位；开展交流、直流合分闸试验时，同一时间仅允许投入一组输出回路，禁止两组同时供电。

四、标准操作流程

以校验开关柜内置单相交流电压表为例，完整操作步骤如下：

接入三相四线AC380V输入电源，确认供电相序正确。

将交流操作电压输出端的电源线，可靠连接至被试开关柜的电压表供电端子。

再次核对所有接线无误后，闭合设备总电源开关。

确认调压器完全回零，按下面板“启动”按键。

按下交流操作电压回路的“合闸”按键，该回路正式带电。

缓慢顺时针旋转调压旋钮，将电压逐步升至试验要求值，同步观测被试电压表的显示状态，完成数据记录。

试验完成后，先将调压旋钮逆时针旋转至下限零位，按下该回路的“分闸”按键，再按下整机总“停止”按键，最后断开总电源开关。

等待被试设备与回路完成充分放电后，拆除所有试验接线，整理现场。

五、安全操作注意事项

设备的专用接地端子必须通过截面积不小于2.5mm²的铜线，可靠接入现场接地网，严禁接地虚接。

试验过程中，设备面板及周边区域严禁堆放无关杂物，避免遮挡散热通道或引发误触碰。

开机前核对输入电源参数，确认供电为三相四线AC380V±10%、50Hz，避免输入电压异常损坏设备。

设备存放与使用过程中做好防护，避免受潮、沾染油污，定期清洁面板与散热通道。

单组试验完成后，必须确认被试开关柜完全断电，且与其他外部带电设备物理断开后，才可开展后续操作。
