电能质量分析仪操作手册

本手册为该款高精度电能质量分析仪的全流程操作指引，覆盖从开箱检查、现场接线、功能操作到数据导出、日常维护的全环节内容，帮助操作人员快速掌握设备使用方法，保障现场测试安全高效完成。

一、开箱检查与安全注意事项

开箱检查

收到设备后请第一时间核对包装内所有配件是否齐全：主机1台、不同量程钳形电流互感器3个、电压测试线4根、专用232通讯电缆1根、USB数据传输线1根、专用锂电池充电器1个、便携收纳包1个、本操作说明书1份。检查主机外壳是否有磕碰损伤，所有端口是否完好无松动，配件如有缺失或损坏请立即联系供应商更换。

安全操作规范现场测试前必须确认仪器外壳无破损、绝缘层完好，严禁在外壳进水、端口受潮的情况下开机使用。

高压现场作业时必须严格遵守电力安全工作规程，佩戴绝缘手套，站在绝缘垫上进行接线操作，严禁徒手触碰裸露的电压端子。

钳形电流互感器使用前需确认钳口无破损、无异物，闭合后钳口接触面完全贴合，否则会大幅降低电流测量精度。

测试过程中严禁带电插拔电压输入端子，如需更换钳表必须先将钳表从被测线路上取下，再进行插拔操作。

仪器仅支持使用原厂配套的专用充电器充电，使用非适配充电器可能造成锂电池损坏甚至引发安全隐患。

二、功能特点详解

本仪器是专为电网电能质量专项检测研发的高精度专业设备，核心功能覆盖从基础电参量测试到全维度电能质量分析的全场景需求：作为电网“电力体检仪”，专门针对波形畸变、谐波含量、电压波动与闪变、三相不平衡等典型电能质量问题进行高精度检测，同时集成全电参量测试、矢量分析功能，满足电力运维全场景测试需求。

测量精度达到计量级标准，可精准获取电压、电流、有功功率、无功功率、相角、功率因数、频率等20余项核心电参量，误差控制在0.1%级别。

实时生成电压、电流矢量分布图，操作人员可通过矢量图直观判断计量设备接线逻辑，快速识别错相、反接、极性接反等接线故障，大幅提升计量校验效率。

电流测量采用非接触式钳形互感器方案，全程无需断开被测电流回路，操作安全便捷，可根据不同测量量程需求选配对应规格的钳表，适配从低压终端到高压主变的全量程电流测试场景。

完全覆盖公用电网用户侧交流电能质量全指标分析，包含频率偏差、电压偏差、电压波动、闪变、三相电压不平衡度、电网谐波等所有国标规定的检测项目，符合国内电能质量检测相关标准要求。

支持单通道电压、电流波形独立显示，也可同步展示三相电压、三相电流六路实时波形，直观捕捉信号畸变、暂态波动等异常状态。

所有测试界面均配备一键屏幕锁定功能，锁定后数据停止刷新，方便操作人员稳定读数、记录和现场分析。

内置负荷波动监视功能，可长时间跟踪不同用电设备投切过程中对公用电网电能质量的影响，定时记录并存储电压、电流、功率、频率、相位等参数的全周期变化趋势。

支持电力设备调试、并网投运全过程动态监视，实时捕捉设备启动瞬间的暂态电能质量变化，辅助快速定位设备投运过程中出现的各类异常问题。

可完整测试分析无功补偿装置、滤波装置的动态运行参数，对设备的实际治理效果、技术指标完成度做出定量评价，为电能质量治理装置的验收提供精准数据支撑。

支持自定义设置数据存储间隔，调节范围从5秒到5分钟，适配不同时长的监测需求。

内置大容量非易失性存储器，按1分钟间隔连续存储可实现18个月以上的不间断数据记录，完全满足长期监测试验点的全周期数据留存需求。

标配高速USB接口，可直接将仪器内存储的测试数据快速拷贝至后台计算机，无需额外转接设备。

配套专业级电能质量数据管理软件，可将实时采样数据直接上传至后台计算机，在PC端完成更全面的大数据分析、指标统计与报告生成。

内置高精度万年历实时时钟，所有测试数据自动绑定时间戳，支持通过串口上传至计算机，配合选配的后台管理软件实现全数据微机化管理，自动生成标准化检测报表。

采用进口大尺寸彩色液晶显示屏，全中文操作界面搭配实时汉字提示，多参量同屏展示，人机交互逻辑简洁友好，新手也可快速上手。

3分钟无任何按键操作时，液晶显示屏自动进入低功耗省电模式，最大程度延长电池续航时间。

整机采用高寿命导电硅胶按键，按压手感舒适、按键寿命长，布局设计符合现场操作习惯，长时间户外作业操作不易疲劳。

内置大容量高性能锂离子充电电池，满电状态下可连续工作10小时以上，完全满足全天野外现场作业需求。

整机体积小巧、重量轻便，便携性优异，既适配变电站、线路现场的移动巡检作业，也可作为实验室标准计量设备使用。

三、结构外观与端口说明

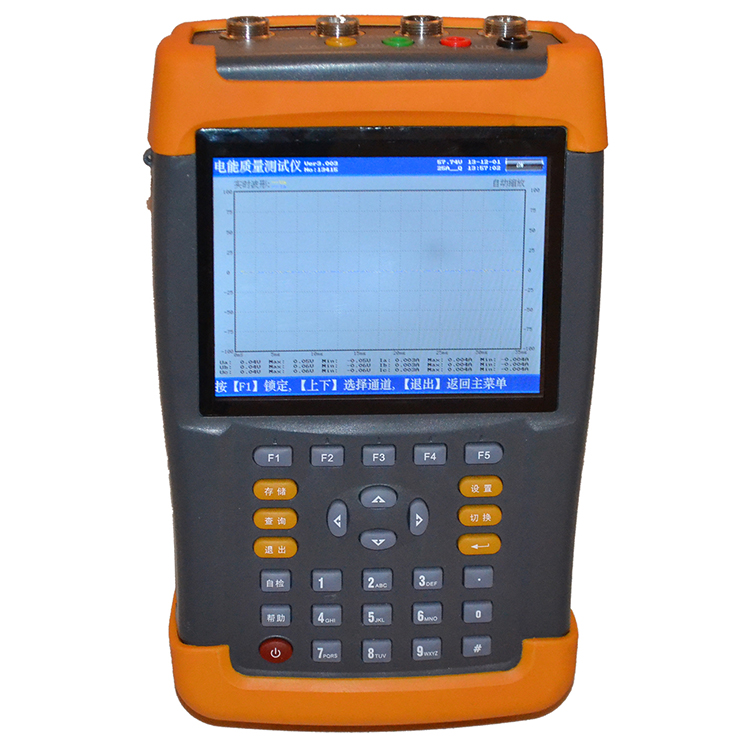

仪器采用分区式布局设计，正面上方为大尺寸彩色液晶显示屏，下方为导电硅胶按键区，机身顶端为高压信号接线区域，机身右侧为通讯、充电、USB等扩展端口区域，所有端口标识清晰，避免现场接线误操作。

顶端信号接线区：包含UA、UB、UC、UN四个电压输入端子，分别对应A相、B相、C相电压与公共零线端口；三个独立的钳形电流互感器接口，分别对应A相钳、B相钳、C相钳的接入端口；预留扩展信号接口，可适配后续新增的特殊功能模块。

机身右侧扩展端口区：打开机身背部的支撑支架即可露出全部端口，包含三个核心接口：

232串行通讯口：用于将仪器内存储的历史数据上传至计算机，同时支持仪器内部固件程序的在线升级，该接口必须使用仪器随机配套的专用通讯电缆连接，普通串口线无法适配使用。

充电器接口：连接配套专用充电器，电池电量不足时接入该接口即可为仪器内置锂电池充电。

USB高速接口：通过专用数据线连接计算机后，仪器内部存储器可直接作为大容量U盘被识别，无需安装额外驱动即可快速拷贝所有测试数据。

四、键盘操作全指南

整机共配置30个功能按键，布局紧凑合理，所有操作无需复杂组合键即可完成，各按键功能定义如下：

开关键：整机电源控制按键，开机操作只需按下后立即松开，关机操作需长按该按键2秒以上，屏幕中央弹出“系统关机”提示字样后松开即可完成关机。

↑、↓、←、→方向键：光标移动控制键，主菜单界面下用于移动选中不同功能选项，参数设置界面下上下键切换当前设置项，左右键调整参数数值，同时按下↓键可直接展开当前选项的子目录菜单。

确认键：主菜单界面下按下该键展开当前选中菜单的子目录，子目录界面下按下即可进入对应功能页面，参数输入过程中用于启动和结束输入状态。

退出键：全局返回按键，任意界面下按下该键可直接返回主菜单。

存储键：一键将当前界面的测试结果保存为独立记录文件。

查询键：主菜单下直接按下即可快速进入<磁盘查阅>功能页面。

设置键：主菜单下直接按下即可快速进入<参数设置>功能页面。

切换键：预留扩展功能按键，当前版本暂未启用。

自检键：仪器生产调试阶段用于字库烧录，普通用户日常使用无需操作该按键。

帮助键：主菜单下直接按下即可进入内置帮助文件页面，查看对应功能的操作指引。

数字/字符组合键：用于参数设置过程中输入数字、字母字符，按键上标注的字母可通过多次按压切换输入。

小数点键：参数设置过程中用于输入小数点符号。

＃键：预留扩展功能按键，当前版本暂未启用。

F1~F5辅助功能快捷键：对应不同测试界面底部提示的快捷操作，可快速锁定屏幕、切换界面、导出数据等。 整机内置自动省电逻辑，5分钟内无任何按键操作时，液晶显示屏自动进入低功耗息屏状态，按下任意按键即可立即恢复正常显示。

五、现场测试操作流程

开机预热：按下开关键启动仪器，等待30秒完成开机自检，仪器自动进入主菜单界面，预热2分钟后再开始测试，保障测量精度稳定。

接线操作：将UA、UB、UC、UN四个电压测试线分别对应接入被测线路的A相、B相、C相、零线端子，确认接线牢固无松动；将三个钳形电流互感器分别卡在A、B、C三相的被测电流线路上，注意钳表上的电流方向标识需与线路电流流向保持一致，避免相位测量出错。

参数配置：按下设置键进入参数设置界面，依次输入PT变比、CT变比、接线方式、额定电压、钳表量程、测试站点名称、线路名称等基础参数，确认所有参数与现场实际情况一致后保存退出。

启动测试：返回主菜单后选择对应测试功能，仪器自动开始采集数据，如需长时间连续监测，开启自动存储功能，设置好存储间隔后仪器将按设定规则自动记录所有测试数据。

结束测试：测试完成后先停止仪器数据采集，再依次取下钳形电流互感器，最后拆除电压测试线，整理好所有配件放回便携包中。

六、常见问题与故障排查

开机无响应：首先检查内置锂电池是否电量耗尽，连接充电器充电10分钟后再尝试开机；如果仍无响应，检查电源按键是否接触不良，联系售后进行硬件检测。

电流测量数值偏差大：检查钳形电流互感器钳口是否闭合紧密，钳口接触面是否有灰尘异物，清理后重新闭合；确认参数设置中选择的钳表量程与实际使用的钳表规格一致。

矢量图相位异常：检查电压测试线相序是否接错，钳形电流互感器的电流方向是否装反，调整接线后重新测试即可恢复正常。

无法通过USB接口连接电脑：检查USB数据线是否为原厂配套专用线，更换电脑USB接口重新尝试，确认仪器处于开机状态再进行连接。

数据无法正常存储：检查仪器内置存储器剩余空间是否不足，进入磁盘查阅页面删除部分过期历史数据，即可恢复正常存储功能。

七、日常维护与保养

每次使用完毕后用干净软布擦拭仪器外壳和测试线，清理钳形电流互感器钳口的灰尘和金属碎屑，避免钳口接触面磨损。

长期不使用时需每3个月给仪器锂电池充一次电，避免锂电池因过放损坏，影响电池使用寿命。

仪器需存放在干燥通风、无腐蚀性气体的环境中，避免阳光直射和剧烈震动，每年送计量检定机构进行一次精度校准，保障测量数据准确可靠。
