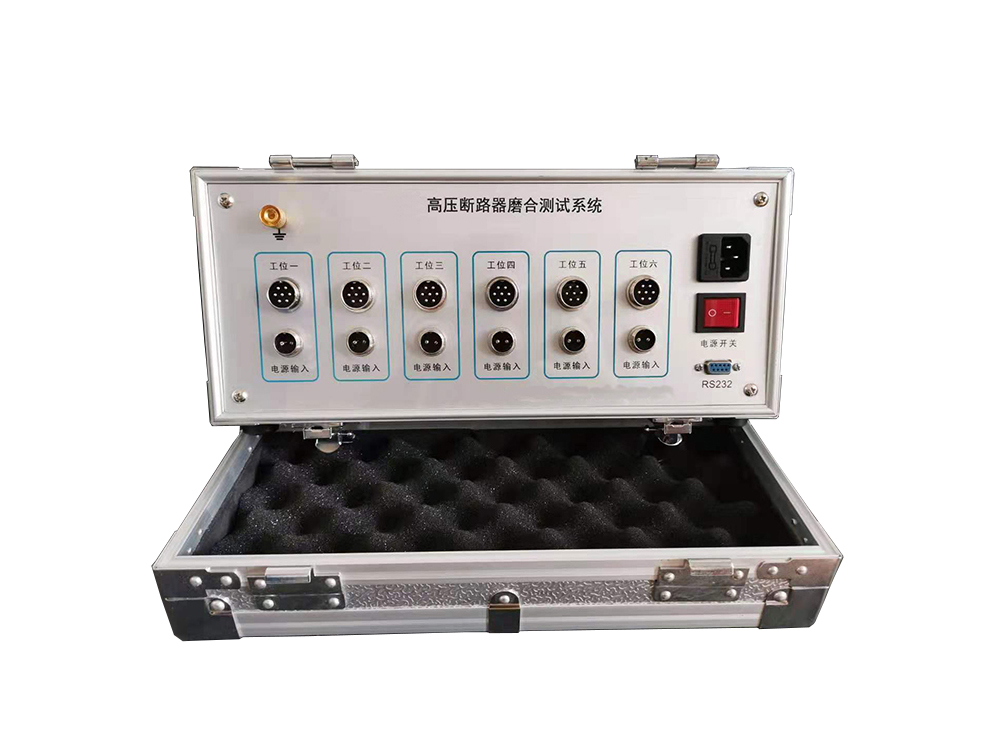

开关磨合测试系统技术说明书

本系统专为高压断路器、负荷开关等高压开关设备出厂前的机械磨合工序研发，通过工业级PLC结合触控交互的全自动化控制方案，替代传统时间继电器控制的老旧磨合台，可精准控制多台被测开关的通电时序与电源参数，大幅提升磨合工序的控制精度与测试稳定性，是高压开关制造企业保障产品机械性能一致性的核心专用测试设备。

一、产品核心概述

高压开关设备完成零部件组装后，必须通过规定次数的空载分合操作完成机械磨合，依靠零部件间的相互作用力与摩擦作用，彻底清除加工残留的金属毛刺，修正装配形位偏差，最终实现设计工况下各运动部件的最优配合状态，这一工艺已经成为国内外主流高压开关制造企业的通用共识。

本系统以工业控制计算机为核心，可同时对5台被测断路器的通电时序、电源参数进行精准调控，控制精度远高于传统时间继电器驱动的磨合测试台。系统可实时采集被测开关的全流程技术参数，自动跟踪磨合过程中设备机械特性的变化趋势，所有核心测试数据自动归档存储，为后续精准判定开关机械性能合格性提供完整数据支撑。

系统内置全维度异常识别机制，可精准识别测试过程中出现的拒分、拒合、辅助触点转换不到位、被测开关接线错误等各类故障，触发故障时同步启动语音+弹窗双重报警，第一时间切断对应回路电源，从硬件层面保护分、合闸线圈不会因长时间通电烧毁，所有故障类型、故障发生次数、手动停机记录全部自动归档，支持后续全周期溯源查询。

二、核心技术参数

电磁机构配套电源：直流合闸电源输出范围0~250V、额定电流300A，支持手动连续调节；直流分闸电源输出范围0~264V、额定电流30A，支持手动连续调节。

弹簧机构配套电源：交直流储能电源输出范围0~250V、额定电流10A，支持手动连续调节；交直流合闸电源输出范围0~250V、额定电流10A，支持手动连续调节；交直流分闸电源输出范围0~264V、额定电流10A，支持手动连续调节。

环境适配能力：正常工作温度覆盖-10℃~55℃，相对湿度≤80%RH，适配绝大多数车间常规生产环境。

所有储能电源、合闸电源、分闸回路均配置独立通断控制单元，对应回路配置状态指示灯实时显示通断状态；整机电源系统配置主、副两套冗余备份，单套电源故障时可无缝切换至备用回路，避免磨合工序中途中断影响生产节拍。

三、全功能设计说明

高压开关产品在生产装配完成后，必须通过标准化机械磨合工序，才能保障每一台出厂设备都具备稳定可靠的机械特性。本系统依托PLC+触控屏的控制架构，可完全按照预设工艺要求，自动完成负荷开关、断路器的合闸、分闸、接地等全流程磨合操作，覆盖不同类型开关的磨合需求：

针对自带电动操作机构的环网柜断路器，直接接入系统电源即可开展全自动化寿命磨合试验；针对无内置电操机构的断路器，可配套外部工装设备驱动储能机构与气动合分闸回路完成磨合。

全类型负荷开关均可通过配套外部工装设备完成磨合，无需依赖开关自身的电动操作回路，覆盖全品类手动操作负荷开关的磨合需求。

四、系统硬件架构配置

整机硬件采用模块化设计，核心部件全部选用工业级主流品牌产品，稳定性与扩展性满足长期连续生产需求：

人机交互单元‌：配置不小于7英寸的主流品牌触控屏，分辨率不低于1024×768，所有控制指令输入、设备运行状态展示、测试数据查询全部通过触控界面完成，操作直观便捷。

核心控制单元‌：选用西门子、三菱等主流品牌工业PLC，输入输出端子预留10%以上冗余量，具备触控屏通讯、全回路电源控制、生产管理系统数据对接上传功能，满足后续产线数字化升级需求。

可调交流电源单元‌：采用0~250VAC连续可调电源，由3KVA电动调压器搭配电压采集负反馈控制回路组成，为负荷开关合分闸操作提供稳定电源，可精准完成110V、220V全电压等级下的高低电压磨合试验。

可调直流电源单元‌：采用0~300VDC连续可调电源，依托PLC-DA模块完成电压精准解调，搭配电压采集负反馈控制回路，为开关合分闸操作提供高精度稳定电源，覆盖24V、48V、110V、220V全电压等级下的高低电压磨合试验。

隔离保护单元‌：针对辅助开关二次线检测回路配置专用隔离模块，完全阻断外部冲击电压侵入PLC控制回路，保障核心控制单元长期稳定运行不受现场干扰影响。

执行控制单元‌：由全套工业级低压电器组成，完整实现PLC控制指令的执行、运行状态反馈、过载过流保护全流程功能。

专用操作工装单元‌：针对不同类型开关配置对应工装，适配不同操作需求：

断路器操作工装：储能回路采用单向转动减速电机，配套六角套筒接口；合分闸动作由气缸推动触发手动操作按钮；配置光电开关分别检测储能到位、合闸到位、分闸到位信号；工装支持单机移动或滑轨前后移动两种安装方式，适配不同工位布局。

负荷开关操作工装：隔离合分闸、接地合分闸均采用直线气缸带动齿条驱动操作杆旋转90°完成动作，配置互锁逻辑保障隔离、接地操作不同时触发，配套气缸驱动操作头自动移入顶出机构；工装同样支持单机移动或滑轨前后移动两种安装方式。

五、人机交互界面功能

系统支持双工位并行操作，两个磨合工位共用一套操作界面，可同时启动两台设备磨合，也可单工位独立运行，核心功能覆盖全工艺需求：

电源调控模块‌：实时显示系统采集的当前输出电压值，支持手动升压、手动降压微调；配置220V/110V、AC/DC、24V/48V直流，以及120%/110%/100%/85%/70%/65%额定电压的一键快速选择按钮，选中选项自动由蓝色切换为红色高亮，系统自动按比例调整输出电压至目标值。

磨合序列选择模块‌：内置多套预设磨合流程，可直接选择对应工艺：隔离合↔隔离分、接地合↔接地分、欧柜隔离开关流程（合-分-地-分-合，两工位隔离开关自动取消接地步骤）、欧柜断路器流程（合-分）、欧柜负荷开关流程（合-分-地-分-合，两工位负荷开关自动取消接地步骤）、欧柜组合电器流程（合-分-地-分-合）。

状态可视化模块‌：实时显示隔离开关、接地开关的合闸/分闸状态，所有状态信号直接通过航空接口从被测开关采集，完全同步开关实际位置。

自动磨合项目选择模块‌：内置全系列标准磨合项目，覆盖100%额定电压合分闸、110%额定电压合闸、120%额定电压分闸、85%额定电压合闸、65%额定电压分闸等所有常规工艺要求，选中后系统自动调控电压至目标值完成对应操作。

电机参数配置模块‌：支持自定义设置储能电机的额定操作电压、最高操作电压、最低操作电压，系统自动完成对应电压的精准调节。

操作控制模块‌：配置开始、停止、复位、清零四个核心操作按钮，所有操作逻辑设置多重安全互锁，仅当被测开关就位正常、电源参数配置完成、磨合序列选定、磨合项目确认、磨合次数设置非零、无故障告警时，系统才允许启动自动运行，避免误操作引发设备损坏。

时序保护配置模块‌：支持自定义设置各工位的停留等待时间，同时配置电机堵转保护时长，保护阈值设置为电机正常运行最大时长+1s即可，电机运行超时系统自动判定为堵转故障，立即切断对应回路电源触发告警，避免电机长时间过载烧毁。

六、标准化操作流程

固定被测开关与配套操作工装，完成电动操作回路与系统的快接端子接线，确认所有连接牢固可靠。

在触控界面选定目标电源类型，确认界面显示的实时输出电压数值与设定值一致。

切换至手动操作模式，手动完成一次完整的合闸、分闸、隔离、接地操作，确认界面上的所有位置状态指示与开关实际动作完全一致，状态异常严禁启动自动磨合。

完成所有工艺参数配置，确认所有自动运行前置条件全部满足，按下“开始”按钮启动全自动化磨合流程。

磨合过程中可随时按下“停止”按钮中断运行，磨合完成或触发故障时系统自动停机，所有运行数据自动归档存储。

七、使用环境要求

整机供电电源为380VAC±10% 50Hz，整机电源容量8KVA；正常工作环境温度0℃~40℃，相对湿度≤80%；设备安装周边严禁存在腐蚀性气体、大量导电粉尘、易燃易爆介质，输入供电回路必须配置可靠的保护接地，保障整机运行安全。
