交直流数字高压表使用说明书

本仪器又称交直流高压表、数字高压表、高压千伏表，是电力系统、电气电子设备制造部门开展工频交流高电压、直流高电压测量的专用高精度仪表，完全符合DL/T846.1-2004、JJG124-2005行业标准要求，覆盖50kV、100kV、150kV、200kV全系列电压等级，是传统高压静电电压表的换代升级产品。

一、产品概述

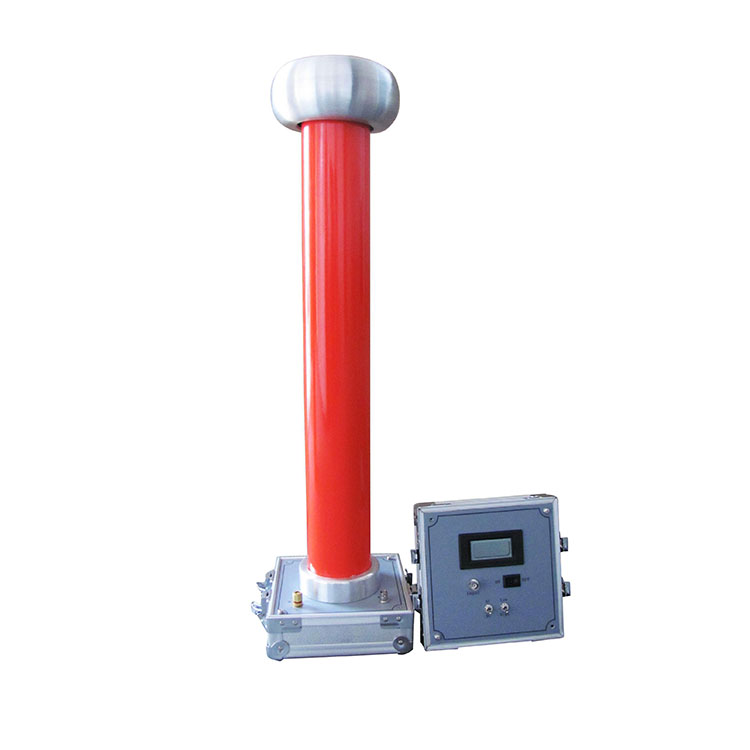

交直流数字高压表属于阻容式交直流分压器的核心组成部分，整机由高压分压器本体与低压显示仪表两部分构成，二者通过高品质同轴配套电缆连接使用。产品采用精密高压薄膜电容与精密高压玻璃釉电阻完成信号采集，内部填充美国杜邦干式介质材料，经特种工艺灌封成型，整机结构紧凑、重量轻便，内部局部放电量极低，完全杜绝传统油浸式分压器的漏油隐患。依托特殊屏蔽技术优化电场分布，可实现远距离清晰读数，高低压部分物理分离，作业全程安全可靠，是高压试验场景下精准测量高电压的理想设备。

二、核心功能特点

测量精度优异‌：采用精密高压薄膜电容与高压玻璃釉电阻作为核心采集元件，输入阻抗极高，大幅降低测试电流与整机功耗，从硬件层面提升测量精度与长期稳定性。信号处理单元搭载高性能运算放大器完成信号放大，搭配最新双积分式AD采样技术，四位半液晶显示分辨率可达0.001kV，测量数据精准直观。

抗干扰能力突出‌：采用全链路特殊屏蔽设计，高压端铝合金均压球表面经过高光洁度处理，有效优化周边电场分布，彻底避免尖端放电现象，大幅提升强电磁环境下的数据抗干扰能力。低压显示仪表采用全金属封闭屏蔽结构，高压分压器与显示端通过高品质同轴电缆连接，最大程度削减高压电场对示值的干扰，实现全量程高稳定度、高线性度测量。

运行安全可靠‌：高压分压器本体采用美国杜邦干式介质材料特种灌封，结构致密体积小，整机重量大幅降低，内部局部放电量控制在极低水平，长期运行可靠性极强，完全不存在传统油浸式设备的漏油隐患。作业时高压分压器与低压显示端通过长距离同轴电缆连接，高低压操作区域物理分离，操作人员可在安全距离外完成读数，全程规避高压触电风险。

操作便捷高效‌：机身搭载拨码开关，一键即可完成高低压量程、交直流测量模式的切换，操作流程简单快捷。四位半液晶屏幕直接显示最终测量结果，读数清晰直观，无需人工换算分压比，大幅降低现场高压试验的操作门槛，为野外检测作业提供极大便利。

便携性极强‌：整机采用一体化便携式结构设计，所有部件收纳于专用铝合金包装箱内，拆装无需专用工具，不同电压等级的机型体积紧凑、重量轻便，单人即可完成搬运与现场布设，适配变电站、野外线路等各类复杂作业场景。

三、通用技术参数

标准分压比：1000 : 1，无需人工额外换算即可直接读取高压侧实际电压值

测量精度：交流测量精度1.0%，直流测量精度0.5%，交流采用真有效值测量方式，适配各类非标准工频波形测量场景

绝缘介质：美国杜邦干式介质材料，绝缘性能优异，无渗漏风险

适用环境条件：环境温度0～40℃，相对湿度≤85%RH，适配绝大多数常规高压试验场景

系列机型规格：

FRC-50：外形尺寸200200550mm，整机重量6.3kg

FRC-100：外形尺寸200200850mm，整机重量8.2kg

FRC-150：外形尺寸3702701030mm，整机重量14kg

FRC-200：适配200kV电压等级，结构延续系列产品轻量化设计逻辑

四、标准化操作流程

试验前将高压分压器本体垂直稳固放置在平整绝缘地面上，确保周边无杂物、无带电体，设备与周围接地体的安全距离需满足对应电压等级的安规要求。

使用配套高品质同轴电缆，一端连接高压分压器本体的信号输出端口，另一端连接低压显示仪表的信号输入端口，拧紧两端接口螺母，保证连接牢固可靠。

将低压显示仪表的接地端子通过专用接地线可靠连接至试验主接地网，确认接地电阻满足高压试验安全要求。

根据被测电压类型，拨动显示仪表上的拨码开关，选择对应交流/直流测量档位，确认量程与被测高压预估数值匹配。

确认所有接线无误后，将高压分压器顶端的高压输入端通过专用高压引线连接至高压试验设备的高压输出端，连接过程中全程断电操作。

启动高压试验设备逐步升压，低压显示仪表将实时同步显示当前高压侧的实际电压数值，操作人员可在安全区域内直接完成读数记录。

测试完成后，先将高压试验设备降压归零并切断电源，使用专用放电棒对高压分压器输入端充分放电后，再依次拆除高压引线、信号电缆与接地线，将所有部件收纳回铝合金包装箱内。

五、日常维护与安全注意事项

每次使用前需检查高压分压器均压球表面是否清洁干燥，若附着灰尘、水汽需使用干燥无尘软布擦拭干净，避免表面污秽引发沿面放电。

严禁超额定电压长时间运行设备，长期超压使用会加速内部阻容元件老化，降低测量精度与绝缘可靠性。

设备需存放在干燥通风的库房内，避免长期暴晒、受潮，防止内部绝缘介质性能下降。

每年需按照行业标准开展一次周期检定，确保分压比与测量精度始终符合规程要求，保障高压试验数据的准确性。
