便携式直流接地检测仪使用说明书

本仪器是新一代直流接地故障专用检测设备，适配全电压等级直流系统，搭载高精度检测钳表，通过多信号融合处理技术大幅提升检测范围与抗干扰能力，依托先进算法与模糊控制计算理论，将被测绝缘支路的绝缘状态以量化数值直观呈现，实现人工智能化故障判定，每次检测都可精准定位接地点位置与故障指向。

整机以系统安全为核心前提，严格遵循行业最高标准，采用低频安全信号模式开展检测，经大量现场实际验证，对运行中的直流系统无任何干扰影响。发电厂、变电站的直流系统为控制、保护、信号与自动装置提供可靠电源，其连续安全运行直接关系发供电系统稳定。直流系统为浮空不接地架构，一旦发生两点接地，极易引发保护装置误动、拒动，酿成重大电力事故。因此在出现单点接地故障时，必须在不中断直流系统正常供电的前提下，快速精准定位接地点并排除隐患，从根源上规避两点接地的安全风险。本仪器可在直流系统完全不停电的状态下，快速锁定各类接地故障的精确位置，检测准确率可达100%。

一、产品核心优势

操作极简，开机即可投入使用，无需额外复杂按键设置，零基础操作人员也可快速上手。

安全可靠，检测全程无需停运浮充电机及任何直流系统配套电源，对运行中的直流系统零影响。

适配多电压等级，可覆盖220V、110V、48V、24V全系列直流系统检测需求。

适用场景广泛，各类发电厂、变电站、煤矿、化工厂等有直流系统的供电场景均可使用。

便携性极强，信号接收器内置大容量锂电池，无需外接电源，可随身携带至任意点位开展故障排查。

完全实现直流系统不停电查找接地点，全程不影响直流系统的正常运行工况。

抗干扰能力突出，从底层算法层面克服了直流系统分布电容对检测结果的干扰，复杂工况下数据依然稳定。

搭载智能化充电管理模块，大幅缩短充电时长，有效延长整机电池使用寿命。

二、核心工作原理

本仪器采用全新的波形分析法，在完全不中断直流系统供电的前提下精准定位接地点，具备检测灵敏度高、抗分布电容干扰能力强、不停电作业、系统零影响、抗干扰能力突出、安全可靠等核心优势。

波形分析法的核心逻辑是：在直流母线与大地之间注入特定的周期性低频电压信号，通过钳形探头逐一采集各支路的回路电流，分析计算电流信号的基波与谐波相位及相位差，以此精准判定支路是否存在接地故障，最终锁定故障点位置。

整套装置由信号发生器、信号接收器、信号采集钳表三部分组成，故障排查过程中三者需配合联动使用。本仪器的信号发生器摒弃传统LC、RC振荡电路，采用全数字化信号生成技术，输出信号稳定性极强。信号发生器硬件架构由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈与多重保护模块组成，从硬件层面保障输出信号纯净、稳定、安全。

三、安全操作注意事项

本仪器属于高精度精密检测设备，运输、使用、存放全程需轻拿轻放，所有部件严禁摔落、磕碰，避免强烈震动损伤内部精密元件。

信号源必须接入故障母线与大地之间，禁止随意接入其他回路。

配套钳形采集钳仅可夹持直流回路，严禁夹持交流回路，避免干扰检测结果甚至损坏钳表内部传感器。

若所有支路检测后均未发现明显接地特征，需重点排查供电侧回路，比如蓄电池组、浮充电机等供电单元，避免遗漏故障点位。

检测过程中，暂不使用的钳表与信号接收器需及时关闭电源，有效延长整机续航时长。

信号接收器电量不足时需及时更换电池，避免因供电不稳降低检测精度。

由于钳表灵敏度极高，检测过程中不要用手持续握持钳表晃动，需让钳表保持静止状态，避免外界震动引发磁通变化，影响检测数据的准确性。

四、整机结构与部件操作说明

1. 整机构成

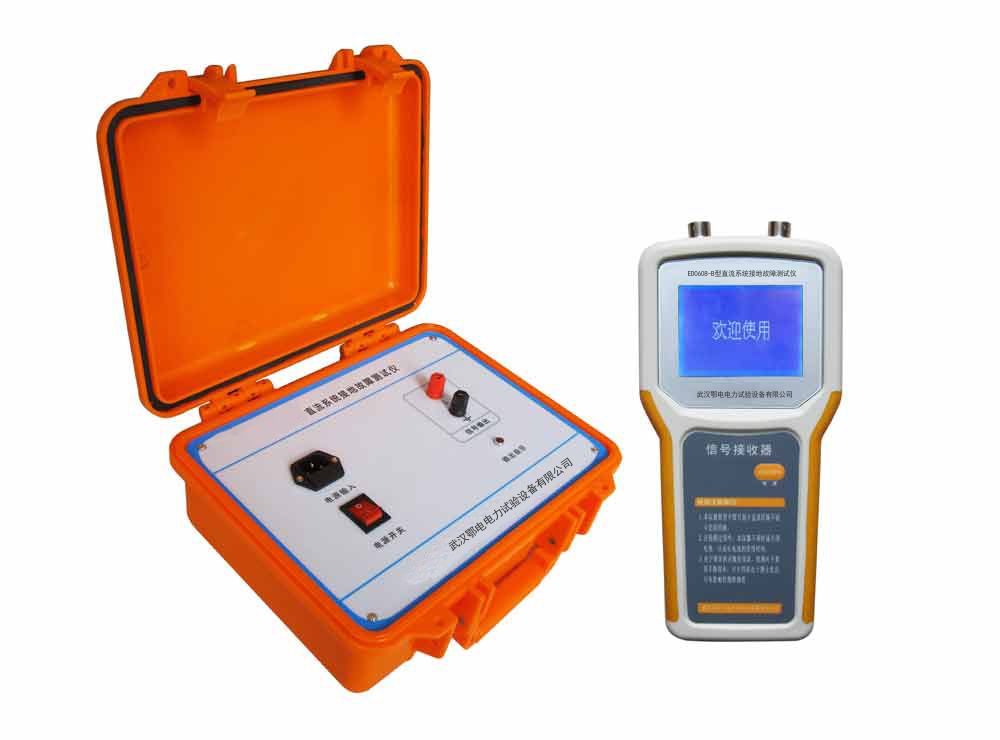

整套设备包含6个核心部件：①信号发生器 ②信号接收器 ③A钳（大口径采集钳） ④B钳（小口径采集钳） ⑤专用信号输出线 ⑥AC220V电源线，所有部件统一收纳在便携防护箱内，方便现场携带。

2. 信号发生器操作说明

【电源输入接口】：信号发生器工作需外接AC220V电源，接口下方内置2A规格保险丝，出现异常工况时保险丝自动熔断，保护内部电路不受损坏。

【电源开关】：按下标注“I”的一侧完成开机，按下标注“O”的一侧完成关机，操作简单直观。

【输出状态指示灯】：开机后信号发生器自动启动信号输出，输出正常时指示灯同步闪烁，直观提示当前低频信号处于正常输出状态。

【信号输出接口】：专用信号输出接入端口，使用时插入配套输出引线即可向外输出检测信号。

信号发生器标准接入流程：将信号输出引线插入信号发生器对应端口，红色鳄鱼夹可靠夹持故障母线，黑色鳄鱼夹可靠连接接地端。确认接线完全正确后，按下电源开关启动设备。常规工况下，优先将信号发生器接入靠近蓄电池输出端的母线与地线之间；若已确认存在接地但故障支路距离过远，可将信号发生器改接在靠近故障区域的支路始端直流保险出口，或下级直流小母线上，提升检测精度。检测全程需保证信号发生器始终接在直流支路的电源侧，故障检测器与钳表在直流支路的负荷侧开展采集，保障信号回路完整，检测逻辑准确。

3. 信号接收器操作说明

【A钳接口】：用于连接标注“A”的大口径采集钳，适配主回路、大截面电缆的信号采集。

【B钳接口】：用于连接标注“B”的小口径采集钳，适配小截面分支回路、二次线缆的信号采集。

【点阵液晶屏】：全中文点阵液晶显示，实时展示当前回路的绝缘状态数值，数据清晰直观。

【电源按键】：按下“ON/OFF”键即可完成开机、关机操作。

信号接收器标准使用流程：将采集钳逐一夹持在与故障母线相连的各主回路上，观察液晶屏显示的绝缘数值，仪器将绝缘状态从差到优以0-19的数值量化展示，数值越小代表绝缘状态越差，数值越大代表绝缘状态越优异，01对应绝缘极差，19对应绝缘状态完全正常。当某条主回路显示较低数值时，即可判定该回路为故障主回路，随后将采集钳逐一夹持该主回路下的所有分支回路，通过显示数值锁定故障分支，以此类推逐级向下排查，最终定位到末端故障支路。

锁定故障支路后，可采用二分法快速定位具体故障点：每次在回路中间点位开展检测，若A点检测判定存在接地特征，B点检测判定无接地特征，即可直接判定接地点位于A、B两点之间，大幅缩短排查时长。结合馈线电缆走向与设备连接关系，对故障支路的所有馈线入口逐一检测，逐步缩小排查范围，最终精准定位接地点。

配套采集钳灵敏度极高，手持钳表抖动时会引发磁通变化，导致显示数据波动，因此测量时需将钳表完全卡入线缆后松开手，让钳表保持静止稳定，等待数秒待数据稳定后再记录结果，保障检测准确性。

4. 信号输出线使用说明

红色引线鳄鱼夹夹持故障母线端，黑色引线鳄鱼夹可靠连接接地端，红色插头插入信号发生器的“L”信号输出端口，黑色插头插入信号发生器的接地端口，接线全程保证接触牢固，避免虚接引发信号输出不稳。
