变压器直流电阻测试仪使用说明书

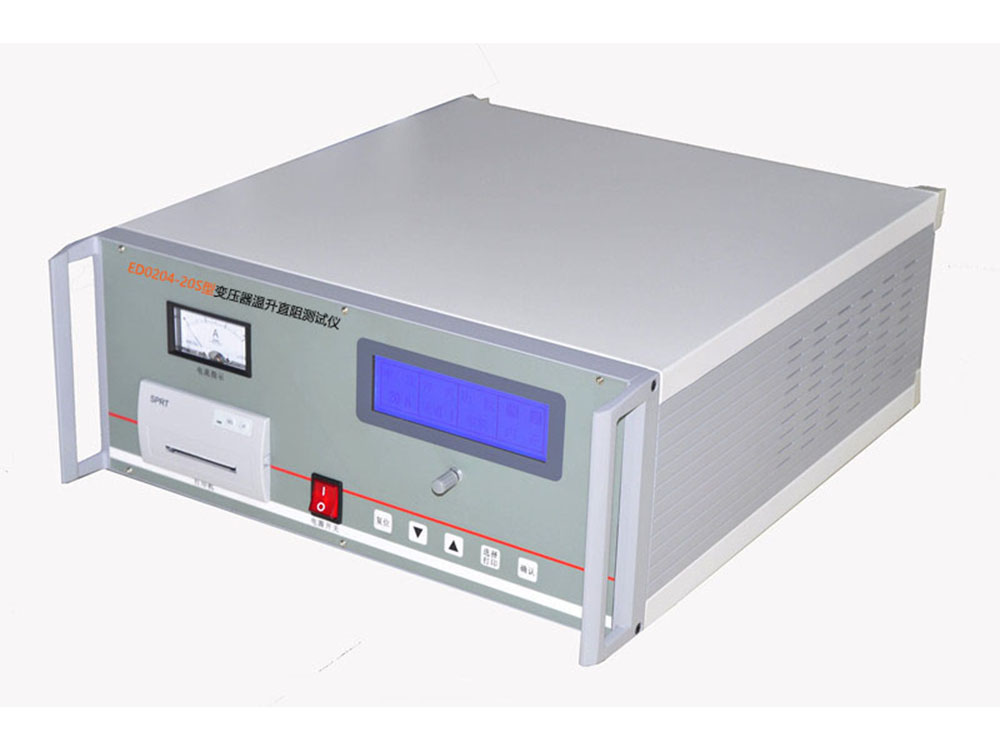

本仪器是变压器制造出厂、现场安装交接、电力系统预防性试验的必选专用检测设备，可精准发现变压器线圈选材缺陷、焊接虚接、连接部位松动、导线缺股、内部断线等制造隐患与运行后产生的隐性故障。依托全新大功率电源技术研发，整机体积小、重量轻、输出电流大，全流程由单片机智能控制，自动完成自检、数据处理、结果显示全流程操作，自带自动放电与放电声光提示功能，测试精度高、操作简便，可实现变压器直流电阻的极速测量。其中变压器温升直阻测试仪专属型号输出电压可达40V、输出电流20A，专为三芯五柱大型变压器温升试验定制，充电与测量速度大幅提升，完全满足温升试验对测试时长的严苛要求，双通道同步采样、实时数据回传、支持结果打印输出，彻底解决大型变压器温升试验的效率难题。

一、通用安全操作规范

正式使用仪器前，必须完整通读本说明书所有内容，充分掌握操作逻辑与风险点。

仪器操作人员需具备常规电气试验设备的基础使用常识，持证上岗开展高压试验作业。

仪器存放与使用需避开雨淋、强腐蚀气体、高浓度粉尘、超高温环境，同时避免阳光长时间直射机身与显示屏。

仪器搬运与使用过程中严禁剧烈碰撞、摔落，防止内部精密采样电路与功率模块受损。

仪器的日常维护、故障维修与参数校准，必须由持证专业技术人员操作，非专业人员不得随意拆解机身。

单次测试完成后，必须等待仪器放电报警声完全停止，确认残余电荷释放完毕后，再关闭仪器电源、拆除测试线。

测量无载调压变压器时，必须等放电提示报警音完全停止，再操作分接开关切换档位，严禁带残余电荷切换分接。

测试全程严禁移动测试夹与供电线路，防止接触不良引发电流突变，损坏仪器与被试设备。

二、核心性能特点

输出电流大、输出电压等级高，针对大容量大型变压器也能快速建立稳定测试回路，大幅缩短充电等待时长。

双通道同步测量架构，可同时采集两个独立回路的直流电阻值，一次接线即可完成双绕组测试，减少重复接线工作量。

内置全链路完善保护电路，过流、过压、反接保护全覆盖，整机运行可靠性强，适配复杂现场作业环境。

采用卧式机身结构设计，放置在变压器厂试验台、变电站现场地面时稳定性强，接线操作更顺手，大幅降低现场作业的操作难度。

搭载专属音响放电报警功能，放电全程同步发出清晰提示音，从听觉层面明确提示残余电荷状态，最大程度减少误操作引发的触电风险。

三、关键操作注意事项

所有测试场景下，必须等待放电流程完全结束、报警声彻底停止后再拆除测试线，防止被试设备残余高压电击伤人。

测量无载调压变压器切换分接档位前，必须先触发仪器复位放电，确认报警声停止后再操作分接开关，避免分接触头带大电流切换引发烧蚀。

变压器温升直阻测试仪选择测试电流时，必须严格对照仪器标称的测试量程，严禁超量程或欠量程使用。超量程运行时，仪器输出电流无法达到设定值，会一直卡在“正在充电”状态无法进入测试环节。

使用助磁法测试大容量变压器时，需提前核算量程参数：高压线圈并联或串联接入测试回路后，整个测试回路会额外叠加1.5倍的高压线圈总电阻，选择测试量程时必须将该部分电阻纳入计算，否则会出现输出电流无法达标、电流波动不稳定的问题。

助磁法测试完成后，三条测试线的短接点在放电完毕拆线时，可能存在少量剩余电流，拆除瞬间出现轻微打火放电属于正常现象，无需额外处理，全程保持手部不直接接触裸露金属部位即可。
