高电压大容量充气式无局放高压组合电器试验设备产品说明书

随着我国电力行业高速发展，电网电压等级已覆盖至1000kV特高压层级，发电、输变电、供电及电力设备制造领域对试验设备的电压等级、容量需求同步大幅提升，传统分体式试验设备已无法适配当前高等级电力设备的检测要求。我公司依托多年高压试验技术积累，于2008年自主研发推出针对GIS电力设备专项检测的高电压大容量充气式无局放高压组合电器试验设备（GTU），填补了国内GIS领域无自主可控高等级无局放试验设备的行业空白，是当前高电压试验领域的全新技术方案与主流发展方向。

一、核心技术特点

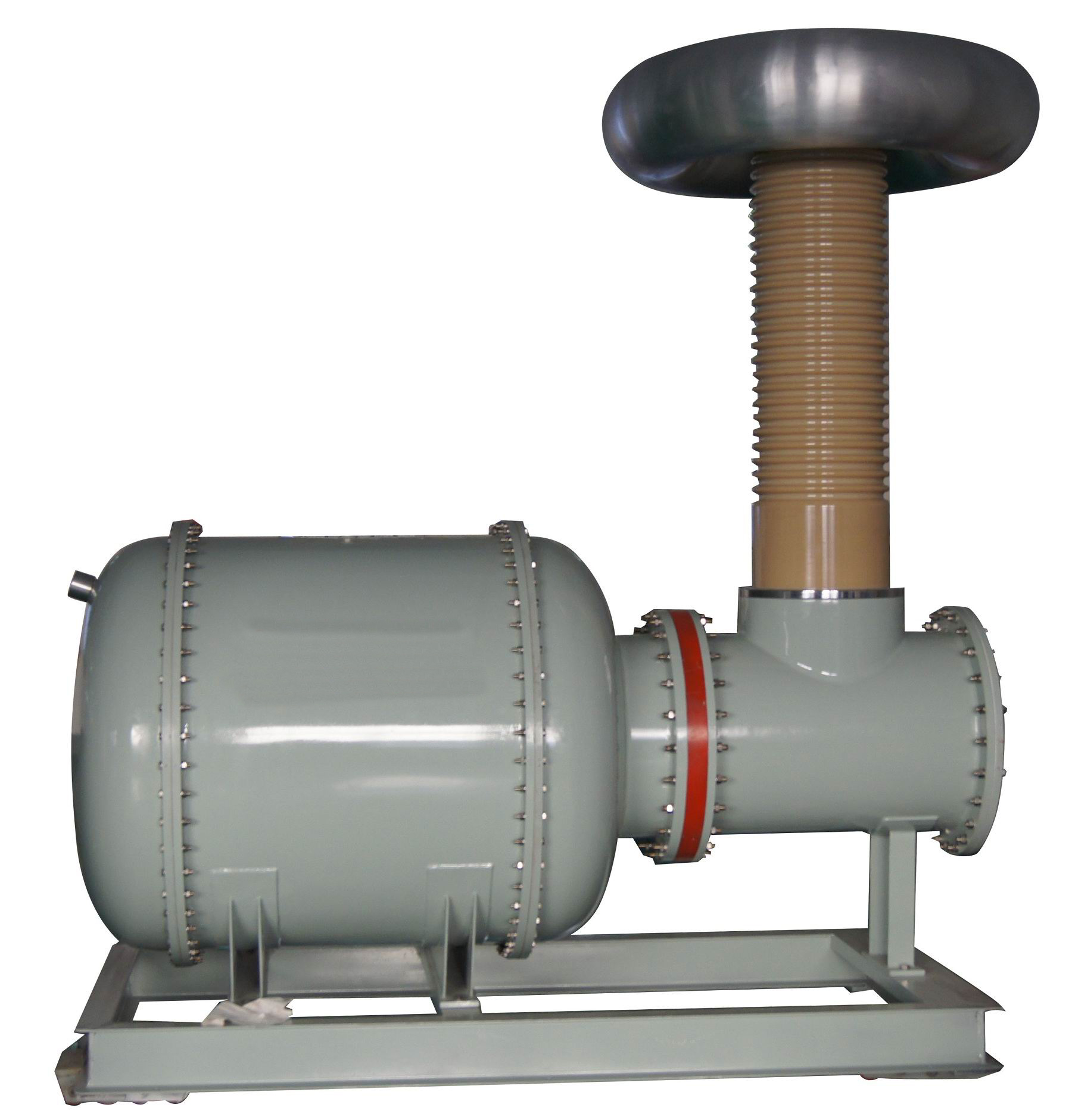

本设备将高压升压单元、高精度高压测量单元、高压耦合电容器、高压标准互感器等所有高压试验核心部件，全集成密封在一个高屏蔽性的密闭腔体内部，彻底打破传统试验设备分体布置的结构局限。

设备支持两种成熟的高压生成模式：第一种利用电抗器电感与被试品电容协同实现电压谐振，在被试设备上获得高电压、大电流输出；第二种通过内置高压变压器直接生成所需的目标高电压。无论采用哪种升压模式，所有高压带电部件都完全封闭在兼具高密封性与电磁屏蔽性能的金属腔体内部，开展高压试验尤其是无局放试验时，完全隔绝外界电磁干扰，试验效果可与专业屏蔽室内的测试精度持平。

由于所有高压部件全程处于屏蔽密封空间内，设备外部所有可接触的结构部件均为地电位，从物理层面彻底杜绝人员误触高压的安全隐患，是当前行业内安全等级最高的高压试验设备类型。该类设备在海外电力发达国家已实现大规模普及应用，在国内特高压建设的大背景下，正逐步成为高等级电力设备检测的标配装备。

二、全场景适用范围

核心适配场景：专门面向高电压、大容量GIS电力设备，可完成绝缘耐压试验、高精度局部放电试验，以及内置GIS互感器的计量精度校验，广泛服务于GIS变电站现场交接试验、GIS设备制造厂家出厂检测、盆式绝缘子等核心绝缘部件生产企业的性能校验环节。

拓展适配场景：设备预留标准化高压套管拓展接口，接入外接高压引出装置后，可直接对传统敞开式高压电器开展各类高电压试验，一台设备即可覆盖全品类高等级电力设备的检测需求，大幅降低多类试验设备的重复采购成本。

三、核心技术参数

电压等级覆盖全档位：100kV、200kV、250kV、300kV、500kV、750kV、1000kV，完全匹配当前国内所有电压等级电网的试验需求

设备容量区间：50kVA~2000kVA，可根据不同被试品的容量需求灵活定制

高压生成模式：支持高压变压器直接升压、工频串联谐振、变频串联谐振三类方案，所有升压模式均采用单级升压结构，无需额外串级升压，大幅降低设备整体故障率

一次侧输入电压适配范围：0.35kV~10kV，可适配不同现场的供电条件

局部放电性能：在常规非屏蔽普通环境下，额定电压运行时整机局放量≤3pC，远超行业常规设备的局放指标

阻抗电压控制在5%以内，输出电压波形畸变小，试验数据精度更高

温升性能：50Hz工况下以额定电流连续运行60分钟，整机温升不超过65K，长时间满负荷运行稳定性优异

四、标准整机配置

集成式高压发生器：所有高压升压核心部件全密封内置，屏蔽性能与绝缘性能经过出厂严苛校验

高精度高压耦合电容器：内置高稳定度标准元件，为局放试验提供精准的信号耦合通道

高压分压器：集成在密封腔体内部，无需现场二次校准，可实时精准采集高压侧电压数值

一体化智能控制台：集成全流程操作控制单元，可视化界面可实时监控设备运行状态，一键启动各类试验流程

低压补偿电抗器：适配不同容量的被试品，优化谐振状态，降低整机供电容量需求

高精度局部放电测试仪：配套专用采集单元，可精准捕捉pC级的微小局放信号，自动定位局放异常位置

变频电源单元：为串联谐振模式提供可调频率输出，适配不同被试品的谐振参数需求，大幅提升试验场景适配性
