温升三相大电流发生器使用说明书

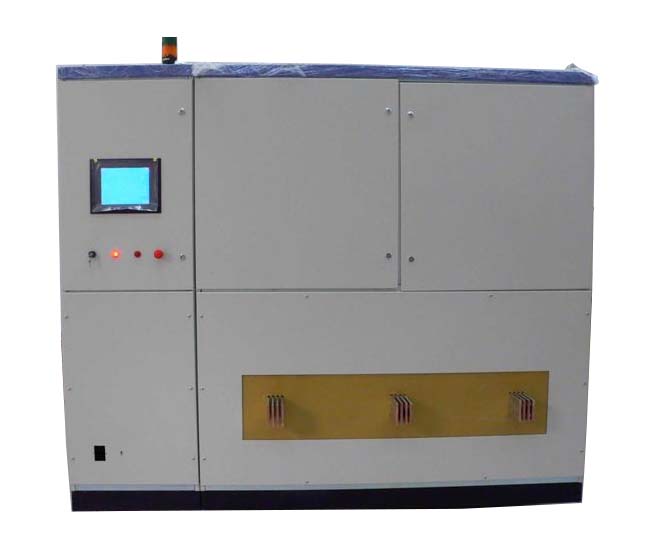

本全自动温升大电流发生器系统专为50Hz工频场景下的母线槽、开关、电流互感器及各类高低压电器设备的电流负载试验、温升试验研发，依托先进电力电子技术实现全流程自动化控制，是电力检测、电气设备制造、第三方试验机构开展大电流温升测试的核心专用设备。

一、产品核心特点

搭载10.4英寸真彩大液晶触摸屏，整机集成度高，测试全程无需外接任何辅助设备，全流程全自动控制，操作逻辑直观易懂，零基础操作人员也可快速上手完成试验，实现真正的傻瓜式便捷操作。

内置高精度自动稳流系统，机身标配USB扩展接口，可直接外挂U盘、打印机等外设，轻松完成数据导出、现场打印等操作，无需额外转接设备。

采用当前主流先进电力电子技术方案，整机抗干扰能力优异，输出精度高，直流输出纹波系数小于1%，整体测量准确度可达0.5级，完全满足高精度试验的严苛要求。

仅需提前设置目标电流、测试电压与调节步长，仪器即可自动完成全流程试验，无需人工全程值守，彻底省去传统试验中手动调压、人工记录数据、手动绘制曲线等繁琐工作，大幅降低现场作业劳动强度，显著提升试验效率，试验结束后还可将所有测试数据同步传输至电脑端进行回溯查看与深度分析。

支持自定义设置电流、温度的上下限阈值，试验过程中参数超出限定值时仪器将自动触发声光报警，同时内置可靠的过热、过流、过压及短路多重自我保护机制，从硬件层面保障试验过程与设备的双重安全。

整机绝缘耐压可达1800V/AC 1min，绝缘等级为B级，长时间连续运行绝缘性能稳定可靠，适配长时间大负载温升试验场景。

可实时显示三相全程电流变化曲线，最多支持120路温度采集曲线同步展示（具体路数可根据客户需求定制选配），可选配内置微型打印机，试验现场可随时打印完整电流曲线、温度曲线与所有测试数据，无需后续返回办公室整理报告。

二、配套上位机测试软件说明

配套上位机测试软件完美兼容WINDOWS 2000、WINDOWS XP操作系统，软件功能齐全丰富，操作界面友好直观，操作流程简单快捷，可完全覆盖各类大电流温升试验、负载试验的数据分析、报告生成需求，无需额外学习复杂操作即可快速完成数据处理工作。

三、核心技术指标

输入电源适配工频50Hz，AC380V±10%供电范围，整机额定总容量覆盖20-200KVA，可根据不同试验需求灵活选配对应容量规格。

可平衡输出0~50000A交流大电流，各相电流均可实现平滑平稳连续可调，测量精度高于0.5级，输出电流为标准正弦波，毛刺微小，性能指标远优于电力系统相关标准要求，三相输出相位差严格保持120度，三相电流平衡性优异。

输出电流采用真有效值连续可调模式，在全输出电流范围内均可保证电流的精确度与稳定度，支持在温升试验上限临界工况下连续24小时不间断稳定运行，满足长时间温升试验的严苛要求。

电流稳定度≤0.2%，电流显示采用真有效值采样，三相平衡度调节操作简单便捷，直流输出纹波系数≤1%，输出品质稳定可靠。

电流波形失真THD≤1%，设计标准远高于国标《GB14048.2-14》的相关要求，输出电流波形纯净，避免谐波对温升试验结果造成额外干扰。

温度测量范围覆盖0~200℃，测量精度可达0.1℃，标配16路温度采集通道，最多支持定制扩展至120路温度采集，可同时监测被测设备多个部位的温升变化情况。

四、安全准则与操作注意事项

连接仪器所有测试线之前，必须先检查确认仪器内部所有调压器均处于归零位置，避免开机瞬间出现大电流冲击，损坏被测设备与仪器内部功率模块。

当设置的输出电流数值较大时，所有大电流输出接线端必须紧固拧紧，接线端子接触面需保持清洁无氧化，防止大电流运行时接头发热烧毁端子，甚至引发安全隐患。

仪器每次使用完毕准备关机时，必须先将所有调压器完全归零，确认输出电流降至零位后再执行关机操作，避免下次开机时出现带载启动的异常工况。

开展长时间连续性温升试验时，试验现场必须安排专人全程值班值守，定时巡检升流源设备本体、大电流导线、所有接线端子的发热情况，发现异常及时停机处理，避免长时间过热引发设备损坏或安全事故。

必须选用载流量足够的专用电源线，连接至容量匹配的输入电源柜，试验前确认所有功能开关处于正确预设位置，再次确认所有调压器完全归零后，方可启动试验流程。

仪器使用过程中如出现异常故障，请第一时间联系厂家售后技术人员处理，非专业人员严禁私自拆卸仪器内部结构，私自拆卸将直接失去保修服务，由此引发的设备损坏与安全事故需由使用者自行承担。
