全自动介质损耗测试仪使用说明书

本仪器是发电厂、变电站现场及实验室专用的高精度测试设备，用于各类高压电力设备的介质损耗正切值及电容量检测，采用一体化集成结构，内置介损测试电桥、可变频调压电源、升压变压器与SF6高稳定度标准电容器，适配强电磁干扰下的精准测量场景，也可搭配绝缘油杯温控装置完成绝缘油介质损耗测试。

一、仪器概述

仪器测试高压源由内部逆变器生成，经升压变压器升压后输出至被试品，支持多档测试频率切换，覆盖50.0Hz、47.5Hz/52.5Hz、45.0Hz/55.0Hz、60.0Hz、57.5Hz/62.5Hz、55.0Hz/65.0Hz多个频段，搭配数字陷波技术，从根源上避开工频电场对测试的干扰，彻底解决强电场环境下的测量误差难题，同时完全适配全站停电后发电机供电的检测场景，无需额外抗干扰辅助设备即可完成高精度测试。

二、核心功能特点

超大中文触摸显示‌：配备高端全触摸液晶显示屏，操作界面直观清晰，每一步测试流程都有明确文字提示，操作人员无需额外深度专业培训，轻点屏幕即可完成全流程测量，是智能化程度极高的介损测量设备。

海量数据存储能力‌：内置高精度日历芯片与大容量存储器，可按时间顺序完整保存200组检测结果，随时可回溯查看历史测试记录，支持直接本地打印输出。

科学数据管理体系‌：仪器自带串口通讯功能，可直接与PC机联机，在电脑端批量查看、导出、管理所有测试数据，方便生成标准化检测报告。

全模式测试覆盖‌：支持内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种测试模式，在外标准外高压正接法工况下，可完成大于10kV的高电压介质损耗测试，覆盖几乎所有高压电力设备的检测需求。

CVT免拆引线测量‌：无需拆除CVT高压引线，即可精准测量CVT的介质损耗值与电容量，大幅减少现场作业的接线工作量，提升检测效率。

CVT反接屏蔽测C0‌：采用独特的反接屏蔽法，可直接测量CVT上端C0的介质损耗值与电容量，解决传统仪器无法精准测试该部位的行业痛点。

高速数字化采样‌：仪器内部逆变器与采样电路全部采用数字化控制，输出电压可连续平滑调节，采样速率快、数据实时性强，测量结果无滞后偏差。

多重安全保护机制‌：内置输入电压波动、高压过流、输出短路、电源故障、过压、过流、超温等多重保护措施，整机运行安全可靠。同时设置接地检测功能，仪器未可靠接地时将自动锁死所有测试启动选项，从根源上避免带电作业风险。

CVT全参数一键测试‌：可同时测试全密封CVT的C1、C2介损值与电容量，无需反复更换接线，还可同步完成CVT变比与电压角差的检测，一台仪器覆盖CVT全项目试验需求。

LCR全自动测量‌：支持全自动电感、电容、电阻测量，同步显示相位角度参数，拓展仪器的多场景使用范围。

三、基础工作原理

在交流电压作用下，电介质会消耗部分电能，这部分电能转化为热能形成介质损耗。当交流电压施加在电介质上时，电压与电流之间会形成相角差ψ，ψ的余角δ被定义为介质损耗角，δ的正切值tgδ即为介质损耗角正切，是衡量电介质绝缘性能的核心参数。

仪器测量线路分为标准回路与被试回路两个独立部分，标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品与对应测量线路组成。测量线路由取样电阻、前置放大器与A/D转换器构成，通过高精度采集电路分别测得标准回路电流与被试回路电流的幅值与相位差，再由数字信号处理器通过数字化实时采集方法，经矢量运算精准得出试品的电容值与介质损耗正切值，整机内置多层硬件抗干扰设计，保障强外电场环境下的测量准确性。

四、面板各部件功能说明

紧急停机按钮及高压指示灯‌：测试过程中有高压输出时，遇紧急情况按下该按钮，仪器会立即从内部切断所有高压输出，按钮自带的指示灯同步作为高压输出状态提示灯，灯亮即代表当前有高压输出。

总电源开关‌：打开此开关后仪器上电进入待机工作状态，关闭此开关将同步切断仪器内部所有电源系统，遇到紧急险情时需立即关闭该开关并拔掉输入电源线。

电源输入插座‌：为仪器提供工作电源，适配AC 220V±10%供电范围，使用标准电源线连接市电或发电机即可，注意发电机输出的零线必须可靠接地。插座内部内置保险管保护装置，出现异常工况时保险管会自动熔断切断电源，避免内部核心部件烧毁。

标准电容器输入Cn插座‌：用于外接标准测试信号，正接法多通道测试时作为第1通道信号输入口。外标准测试时，电缆芯线连接标准电容测试端，电缆屏蔽层连接标准电容器屏蔽极，无论正接法还是反接法测量，外标准电容器的接线方式保持不变，该接口用于外接更高电压等级的标准电容器，实现高电压介质损耗测量。

试品低压输入Cx插座‌：正接法单通道测试时作为被试品测试信号输入口，正接法多通道测试时作为第2通道信号输入口。插座中心连接黑色信号线芯线，金属外壳连接黑色信号线屏蔽层，正接法测试时芯线接被试品低压信号端，若被试品低压端带有屏蔽环，可将屏蔽层接至屏蔽极，无屏蔽极时屏蔽层悬空。测试启动过程中严禁拔下插头，防止被试品残余电流经人体入地引发触电；使用标准介损器或标准电容器校验正接法精度时，必须使用全屏蔽插头连接，否则裸露的芯线易受空间干扰引入测量误差；测试过程中需保证插座中心测试芯线与被试品低压端零电阻连接，避免测量结果出现数据波动；强干扰环境下拆除接线时，需保持电缆处于接地状态再断开连接，防止感应电击伤人。

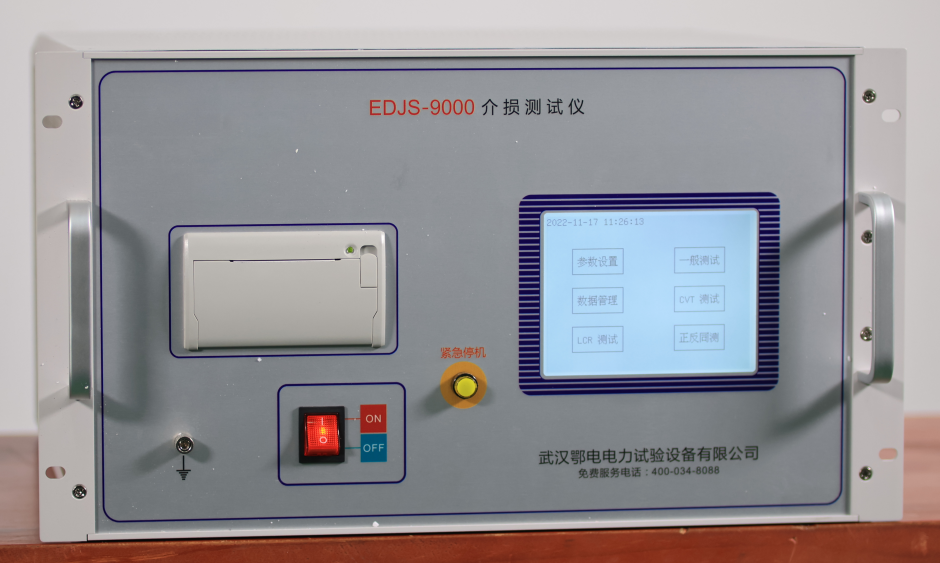

触摸显示屏‌：采用120mm×90mm的全触摸大屏幕，全中文菜单显示，每一步操作提示清晰明了。日常使用需注意避免液晶屏长时间被阳光直射，防止重物挤压和利器划伤屏幕。

接地接线柱‌：作为仪器保护接地专用接口，仪器内部自带接地保护装置，测试前必须保证该接线柱可靠接入主地网，否则仪器将自动触发保护，锁死所有测试启动选项，无法进入测试流程。

ES自激输出接口‌：为自激测试专用输出端，仪器内部为自激输出变压器的一端，变压器另一端已可靠接地。自激法测试CVT介损时，该接口连接到CVT的自激线圈da端，dn端直接接地，为CVT提供测量所需的高压电源。该接口输出低压电流较大，必须使用仪器配套的专用连接线连接到CVT二次绕组，保证接触牢固，选择正接法或反接法模式时，该输出接口会自动关闭，无电压输出。

内置热敏打印机‌：当屏幕显示可打印数据时，将光标移动至“打印”选项点击确认即可完成打印。打印机为全自动热敏类型，适配55mm宽度的热敏打印纸，更换打印纸时先扳起打印机侧边卡扣，打开打印机盖板，将打印纸按顺序放入纸仓，预留一小段纸在外部后合上盖板即可。

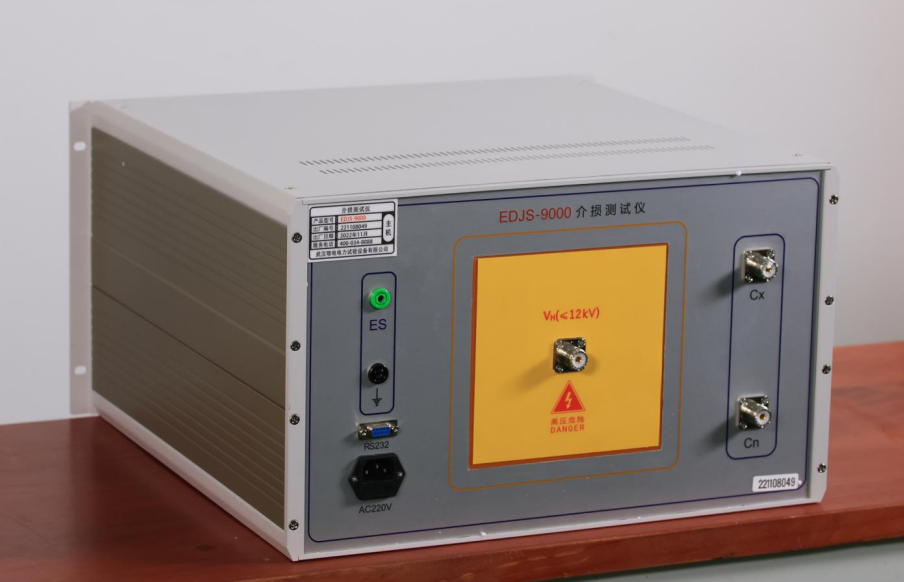

高压输出HV插座‌：外设物理保护门，是仪器变频高压输出的专用接口，同时承担反接线试品电流检测、内部标准电容器高压端的功能。插座中心连接红色高压线芯线，金属外壳连接红色高压线屏蔽层，正接法测试时芯线和屏蔽层都可作为加压线对被试品高压端加压；反接法测试时仅可使用芯线对被试品高压端加压，若试品高压端带有屏蔽环，可将屏蔽层接至屏蔽极，无屏蔽极时屏蔽层悬空。测试启动过程中该插座带有高压，存在触电风险，绝对禁止触碰高压插座及相连的所有设备；校验正接法精度时必须使用全屏蔽插头连接，避免裸露芯线受干扰引入误差；测试过程中需保证红色高压线芯线与被试品高压端零电阻连接，防止测量数据出现波动。

RS232接口‌：作为专用串口通讯接口，用于实现仪器与PC机之间的数据传输，完成测试数据的导出、备份与批量管理工作。
