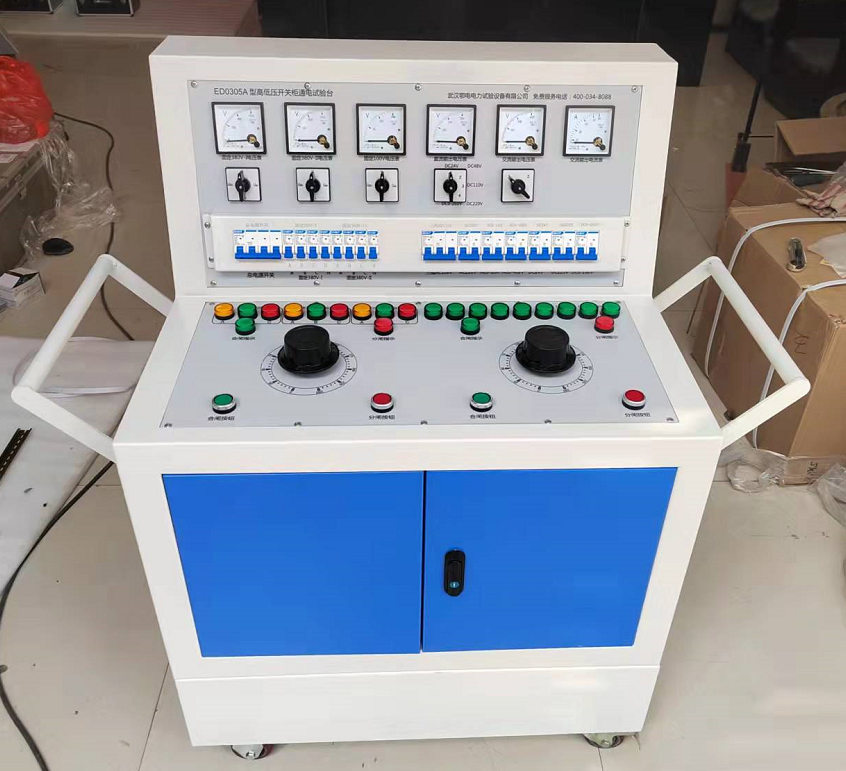

高低压开关柜通电试验台使用说明书

一、概述

本试验台专为高低压开关柜生产厂家设计，用于开关柜出厂前的全项目通电校验试验，可提供多规格交、直流电源，覆盖各类开关柜的通电检测需求，大幅提升出厂检验的工作效率，是开关柜制造环节必备的出厂检测设备。

二、核心功能说明

所有输出线接线柱前均串接10A、16A空气开关作为独立短路保护，避免单回路故障影响整机运行。根据用户定制需求，部分电源回路可取消互锁实现同时合分闸，使用时建议每次仅开启一组电源输出，避免多回路叠加引发过载。

单相AC220V固定输出、三相AC380V固定输出这两个回路不受接触器控制，只要闭合试验台总电源开关，即可直接输出对应电压，无需额外操作，适配固定电压类的快速检测场景。

大容量DC 0-300V直流合闸电源为独立单元，既可以脱离主体柜单独外接使用，也可与主体柜合并安装，直接通过柜体后面板的直流300V输出接线柱对外供电，适配不同现场的接线需求。

面板配置三相转换开关K1、三相AC380V电压表，可快速切换三相电压的测量档位，实时直观显示三相输入电压的数值，便于作业人员快速确认供电状态。

三、基础操作示例（校验单相交流电压表）

接入试验台输入电源AC380V，确认供电线路容量满足整机负载要求。

将试验台的交流操作电压输出电源线，可靠连接至待校验的单相交流电压表的输入端子。

再次检查所有接线连接牢固、无短路错接，确认无误后闭合试验台总电源开关。

确认调压器旋钮已回零，按下面板上的总“合闸”按键，整机进入待机供电状态。

按下面板上交流操作电压回路的“合闸”按键，该回路启动输出。

缓慢旋转输出调节旋钮，逐步将电压升至试验要求的数值，观察待校验电压表的显示状态，完成校验流程。

试验完毕后，先按下交流操作电压回路的“分闸”按键，切断该回路输出，再按下总“分闸”按键，最后断开总电源开关，拆除试验接线。

四、300A直流开关合闸电源专项说明

该外配选配电源单元采用全控三相整流模块、移相触发电路、自动调节电路、吸收回路组成，核心部件为晶体管智能控制模块，将复杂的自动调节电路、晶闸管、触发电路高度集成，通过调节控制信号电压即可改变晶闸管导通角，实现输出电压的平滑调节与自动控制。

其触发电路系统、晶闸管、导热底板三者相互绝缘隔离，介电强度大于2500V，绝缘性能优异，使用安全可靠。三相整流模块输入端无相序限制，无需刻意调整进线相序，同时适配阻性、感性两类负载，通用性强。

五、直流300V合闸电源操作规范

接入三相四线AC380V供电电源，确认供电相序无需区分，接线牢固可靠。

将DC300V输出端的接线，可靠连接至待测开关柜的合闸线圈负载端子。

将输出调节旋钮逆时针旋转至最底端的零位，避免开机瞬间输出高压冲击试品。

再次全面检查所有接线，确认无错接、无短路隐患。

闭合该单元的电源开关，设备进入待机状态。

顺时针缓慢旋转输出调节旋钮，逐步将电压升至试验所需的合适数值，完成合闸试验。

试验完毕后，先将输出调节旋钮逆时针旋转回零位，再断开单元电源开关，等待回路残余电荷完全放电完毕后，方可拆除输出接线，避免残余电压伤人。

六、通用安全与维护注意事项

试验台必须通过不小于6mm²的多股铜线与主接地网可靠连接，接地电阻不大于4Ω，作业前必须确认接地连接完好。

所有输出回路的空气开关保护参数出厂前已校准，严禁私自更换更大额定电流的空开，避免失去短路保护作用。

长期闲置时，需每3个月开机通电运行30分钟，避免内部电力元器件受潮损坏。

每年对面板电压表、调压器输出精度进行一次计量校准，确保测试数值准确可靠，满足出厂检验的精度要求。
