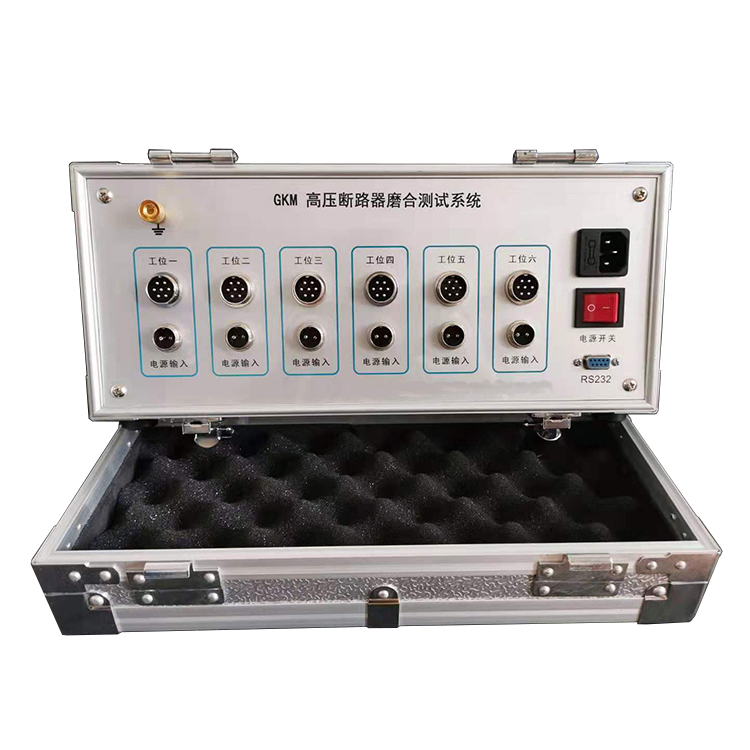

高压断路器磨合测试系统说明书

一、概述

本高压断路器磨合测试系统专为高压断路器磨合老化试验研发，设备搭载六路完全独立控制通道，可同步完成六台断路器磨合试验；整机依托上位计算机实现试验参数可视化设定、动作时序精准管控。

系统参数配置界面直观易懂，时序调节操作简便，大幅提升断路器寿命磨合试验工作效率。传统时间继电器控制方式存在控制精度差、易造成分合闸线圈长时间带电烧毁等缺陷，本系统从控制逻辑层面彻底规避该问题，全方位保障被测断路器本体完好。

设备操作门槛低、稳定性强，是高压断路器新品研发、型式试验、出厂老化检测的专用理想测试设备。

二、主要功能及特点

1. 多模式试验操作：支持单分、单合、合分、重合闸、机械寿命循环等多种预设试验动作模式。

2. 独立故障报警隔离：任意工位出现拒合、拒分、误合、误分故障时，软件弹窗报警，该工位自动切断输出电源停止试验；单工位故障不干扰其余五路工位持续运行。

3. 线圈延时断电保护：设备发出合闸/分闸指令后，达到设定延时自动切断分、合闸输出电源，杜绝断路器卡滞、辅助开关切换不到位引发线圈长期带电过热损坏。

4. 分通道独立管控：六路工位完全独立控制，单路故障单独停机报警，其余工位正常试验；单工位完成预设磨合总次数后，软件弹窗提示并自动切断该路输出电源。

5. 动作间隔可调：分、合闸动作间隔时间自定义整定，调节区间0.1s～25s。

6. 线圈通电时长可调：分、合闸输出通电时间独立设置，整定区间0.1s～25s。

7. 交直流通用供电：六路工位操作电源相互独立，单工位可单独接入交流或直流操作电源，适配不同机构断路器。

三、主要技术参数

1. 整机供电电源：AC220V±15%，50Hz

2. 整机额定功耗：≤50W

3. 内部输出触点最大承载电流：10A

4. 单工位操作电源最高输入电压：240V

5. 工作环境湿度：≤85%RH（无凝露）

6. 工作环境温度：-10℃～50℃

7. 设备外形尺寸：370mm×280mm×160mm

8. 整机重量：6kg

四、电源输入接口说明

1. 六路工位电源输入通道相互独立，工位1接入直流电源，则该通道输出直流；工位2接入交流电源，则该通道输出交流，各路供电互不干涉；若六台断路器操作电源规格一致，可统一并联接入同一电源。

2. 设备内部无短路保护回路，电源输入端外部必须配套熔断器或空气开关，实现短路过载防护。

3. 单工位输入支持交流、直流两种类型，最高耐压240V。

4. 直流电源接线定义：接口1脚为正极，2脚为负极。

5. 干接点输出设置：若被测永磁机构断路器仅需触点信号驱动、无需外接操作电压，可将该工位电源输入1脚、2脚短接，此时输出无源干接点信号。

6. 直流供电配套：直流工况可选配本厂DCX型开关操作电源箱。

7. 交流供电配套：交流工况可外接交流调压器匹配所需操作电压。

五、控制信号接口引脚定义与说明

（一）引脚功能定义

1脚：合闸输出（直流工况输出正极）

2脚：分闸输出（直流工况输出正极）

3脚：公共端（直流工况负极）

4脚：储能到位信号输入

5脚：储能信号公共地

6脚：断路器分合状态信号输入

7脚：开关状态信号公共地

（二）接线使用规范

1. 合闸、分闸输出通道最大输出电流10A；若被测断路器分合闸线圈工作电流＞10A，必须外接中间继电器扩容驱动。

2. 储能状态、开关状态信号输入端仅允许接入无源空接点，严禁外接外部电源，防止烧坏采集回路。

3. 储能信号4、5脚为可选接线，无储能检测需求时可悬空不接。

4. 输出电源跟随输入电源类型：工位接入直流，分合闸输出直流；工位接入交流，分合闸输出交流。

5. 严禁分、合闸输出端直接短路，需在电源输入端或输出回路增设短路保护器件。

6. 标准接线流程：

① 将断路器分合状态辅助开关无源接点接入6、7脚；

② 储能检测需求时，将储能到位无源辅助接点接入4、5脚，无需检测则悬空；

③ 根据断路器机构类型接入对应交/直流操作电源，合闸线圈接1脚，分闸线圈接2脚，线圈公共负极接3脚；

④ 永磁机构无源触点控制工况：短接工位电源输入1、2脚；

⑤ 通过RS232串口连接设备与计算机，电脑无原生串口时，搭配USB转RS232转换线使用。

六、设备操作步骤

1. 完成全部电源、控制信号线接线后，双击电脑端配套控制软件启动程序。

2. 串口配置：首次使用手动选择对应串口号并打开串口；后续开机软件自动识别、连接串口。

3. 工位选择：按需单独开启/关闭任意工位，或一键启用全部六路工位。

4. 试验模式配置：为各工位分别选定磨合模式，可选单分、单合、合分、分合分循环。

5. 动作间隔设置：调整分合闸动作间隔时间，可调范围0.1s～25.5s，设置数值需匹配断路器机械储能时长。

6. 线圈通电时长设置：调节分合闸输出通电时间，区间0.1s～25.5s；

- 常规弹簧机构推荐设置0.3s～1s；

- 设置过长：断路器卡滞、辅助开关切换异常时，线圈长期通电发热烧毁；

- 设置过短：线圈通电时间不足，易出现拒分、拒合故障。

7. 磨合次数设定：单工位最大循环磨合次数65535次。

8. 试验启停控制：

- 【运行】：启动磨合试验；

- 【暂停】：临时停止试验，当前累计次数保留，再次点击运行可接续计数；

- 【停止】：终止全部试验，磨合次数自动清零，下次试验从零重新计数。

9. 故障与结束处理：工位出现拒合、拒分、误合、误分故障或完成设定磨合次数时，系统自动切断该路输出电源，软件界面弹出对应提示信息。
