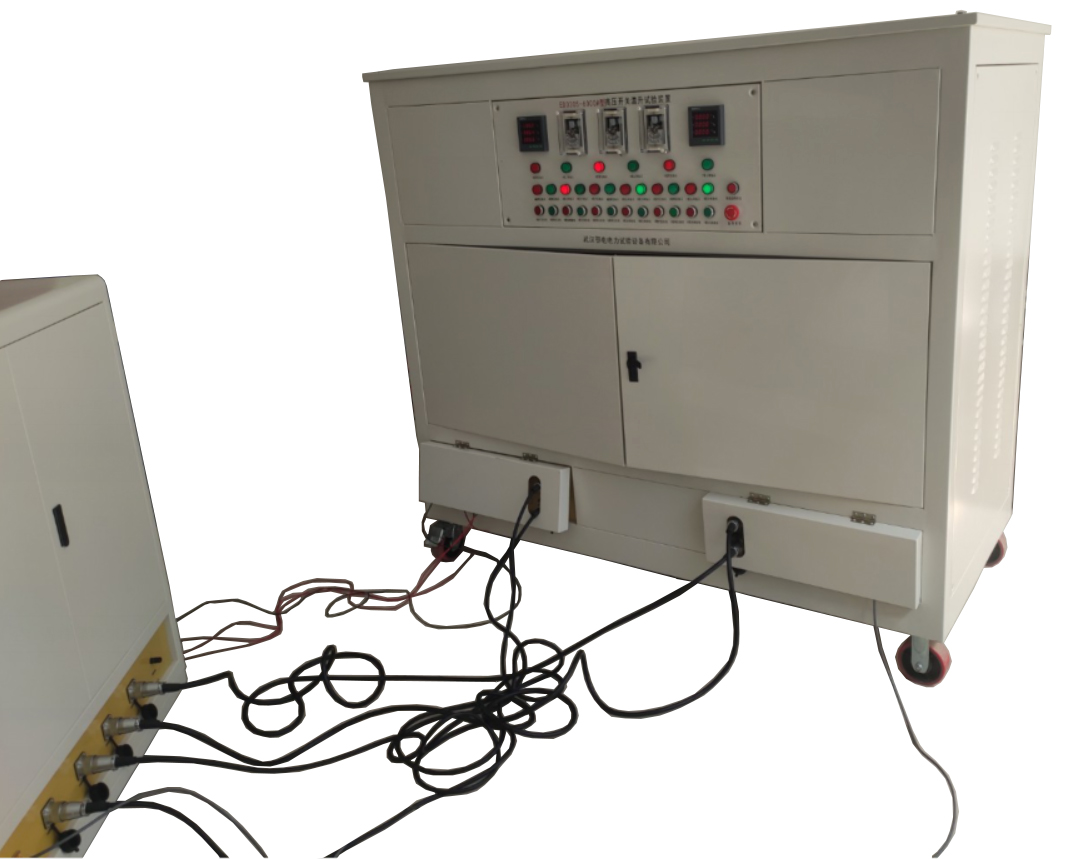

全自动高压开关温升试验装置产品说明

全自动高压开关温升试验装置是专为绕组、电线、电缆、铜排等试品研发的第三代专业温升试验设备，搭载先进微电子处理系统，全流程可提前预设，全中文操作界面简洁直观，参数设置完成后即可自动完成全流程测试，无需人工值守，自动化程度与运行可靠性表现优异。

一、核心运行条件

供电适配：单相AC 220V ±10%、50Hz±1Hz，供电容量不小于80kVA，无需独立供电线路，不会对电网电能质量造成干扰

环境适配：额定工作温度+25℃，允许工作区间-10℃~45℃，空气相对湿度≤85%

安装要求：控制系统需远离强电磁场干扰与机械振动源，规避腐蚀性气体，环境中不得存在过量粉尘、酸、盐及爆炸性介质，安装海拔不超过1000m

二、全系统组成与参数

1. 标准低压配电柜

完全符合JB/T9641—1999、GB/T10228—1997等十余项国家及行业相关标准，为整套试验系统提供合规的配电安全保障。

2. 大电流变压器

额定容量72kVA，单相50Hz正弦波输出，输入额定电压400V、额定电流28.8A

输出额定电压12V，额定输出电流600A，支持交流/直流输出切换，不可同时启用

可连续无间断运行999小时，搭载0.5级高精度电流传感器，可根据目标电流自动适配传感器量程，采用强迫风冷散热并配套过热保护

3. 电动调压器

额定容量80kVA，单相结构，输入适配三相AC380V，输入额定电流210A

输出电压0~400V连续可调，输出额定电流200A，50Hz正弦波输出，支持长期连续运行

采用风冷散热，电机驱动实现正反转调压，运行稳定可靠

4. 微机系统主控制台

由驱动单元、信号调理采样单元、系统保护单元、控制数据分析单元、工业触控计算机组成，全中文操作界面可直观展示电流、电压、时间、温升曲线等全量数据。

核心系统参数：

供电适配三相AC380V ±10%、50Hz±1Hz

输出电流AC 0~3000A/6000A，标准正弦波，波形畸变率<1%

输出电压0~24V/12V，测量精度0.5%FS±3字，控制精度±1%±1A，稳态平均控制误差<2A

计时范围0~999.9h，额定工况下可长时间连续运行，整机绝缘等级B级，采用强迫风冷散热

三、核心功能亮点

针对传统温升试验人工值守效率低、电流易受电网波动、试品温升影响失准的痛点，设备搭载多项专属优化功能：

支持远程切换交流输出，参数设置后一键启动全流程试验，完成后自动回零，全程无人值守

实时自动跟踪目标电流，不受电网波动、试品温升等因素干扰，输出电流全程稳定

全链路过热保护，调压器、大电流变压器等核心部件超温自动停机，配套接地检测、回零检测，确认合规后才可启动试验

全数字校准替代传统电位器调节，操作便捷精度可控，引导式操作提示，无说明书也可快速上手

智能控速升流，电流接近目标值时自动放缓升速，杜绝电流过冲，配套硬软件双重抗干扰设计，运行稳定无死机黑屏问题

自带数据记录、报表生成功能，可实时采集全通道温度数据，支持外接打印机输出试验报告，适配无人值守试验场景

四、标准操作流程

开机前确认设备可靠接地，被试品接线无误，周边试验环境安全合规

系统上电，打开远程控制柜钥匙开关，等待触摸屏启动完成，系统复位至零位状态

可按需选择自动/手动试验模式：自动模式下设置目标电流、试验时长、过流保护阈值后一键启动，试验完成自动回零；手动模式下可独立操作主回路分合闸、调压升降，灵活适配调试场景

紧急状态下直接按下急停按钮，可瞬间切断全系统电源，保障人员与设备安全
