氧化锌避雷器直流参数测试仪产品说明

一、产品概述

本仪器是专为10kV及以下电力系统无间隙氧化锌避雷器（MOA）研发的专用检测设备，可精准识别MOA阀片间接触不良的内部缺陷，完成MOA直流参考电压（U₁ₘₐ）、0.75U₁ₘₐ下泄漏电流的测量。整机将直流高压电源、测量与控制系统高度集成，所有元件封装在单台机箱内，具备体积小巧、重量轻便的特点，是电力运维单位、氧化锌避雷器生产企业开展现场试验的必备设备。

二、核心技术参数

测量范围：电压0~30kV，电流0~1000μA

测量精度：电压误差≤1%

允许工作环境温度：0~+40℃

适配相对湿度：25℃环境下≤85%

适用海拔高度：<1000m

供电电源：AC220V±10%

电源频率：50±1Hz

三、标准使用操作流程

打开仪器箱盖，将仪器外壳的接地端子完成牢固接地，保障操作安全。

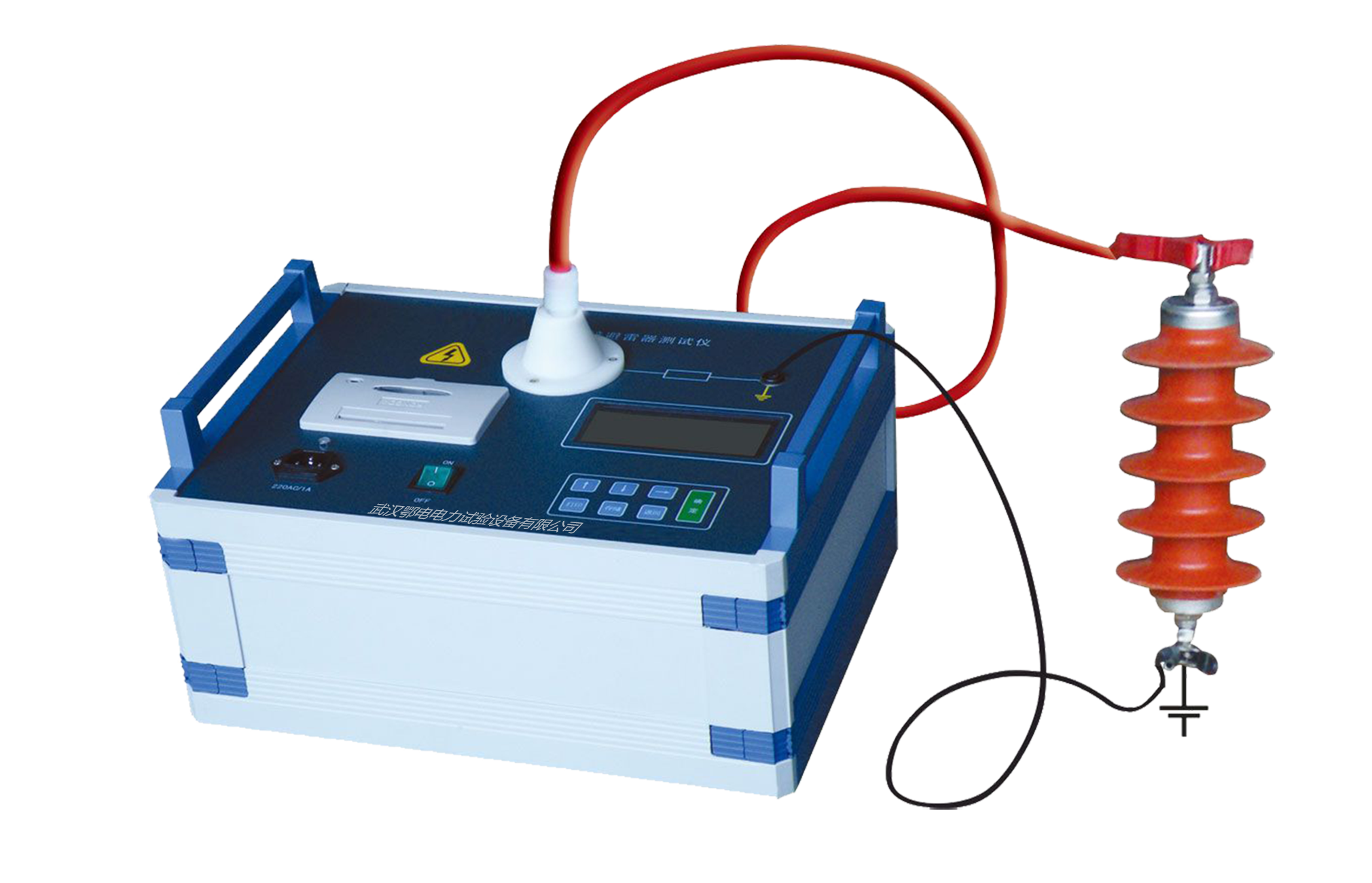

接线操作：将避雷器一端接入仪器高压套管H端，另一端用线夹连接至L端红色接线柱；也可使用专用绝缘线从高压端引出外接试品。‌注意L端为测量地，严禁与保护地线（大地）直接相连‌。

合上电源开关，仪器完成内部自检后，报警灯、放电灯同步点亮，按下检测按钮，确认两块表头的示值处于零±1个字范围内。

按下复位键，报警灯熄灭，仪器进入待检测状态，将校准/测量转换按钮切换至凸起的测量档位，即可启动测试。

按下检测按钮约1秒后松开，仪器自动完成MOA的全部检测项目，U₁ₘₐ对应电压、0.75U₁ₘₐ下的泄漏电流数值会分别显示并自动锁存在两块表头中。

结果判定：若按下检测按钮后报警灯点亮，说明MOA存在内部接触不良缺陷，或外部接线松动，需等待放电灯亮起后排查接线，确认无异常后重新测试；若报警灯未点亮，仪器自动完成全流程测量，待放电灯亮起后即可结束试验，拆除接线或更换试品开展下一组测试。

四、仪器调试与故障处理

表头调零操作：仪器使用一段时间后可按需调零，开机待报警灯点亮且不接入试品，按住检测按钮不放，调节面板对应电位器，将电压、电流表头的示值分别调整至零±1个字即可。

0.75U₁ₘₐ档位校准：将校准/测量按钮切换至按下的0.75U₁ₘₐ档位，接好试品按下检测按钮，读取U₁ₘₐ电压值后松开按钮，仪器自动切换至0.75U₁ₘₐ档位，对比实测电压与理论值，偏差超限时调整线路板对应电位器，直至数值匹配，校准完成后将档位切回测量状态即可。

测量误差修正：若发现测量数据存在偏差，接入已知U₁ₘₐ参数的标准试品，按住检测按钮不放，观察电压表示值，偏差超限时调整电压表表头左侧的基准电位器，直至显示数值与标准试品参数完全一致。

常见简易故障处理：电流表表头显示乱码、无法调零时，说明电流回路的保护运放CA3140E（IC1）损坏，更换配套备用元件即可恢复；电压表出现同类故障时，更换对应IC2元件即可。
