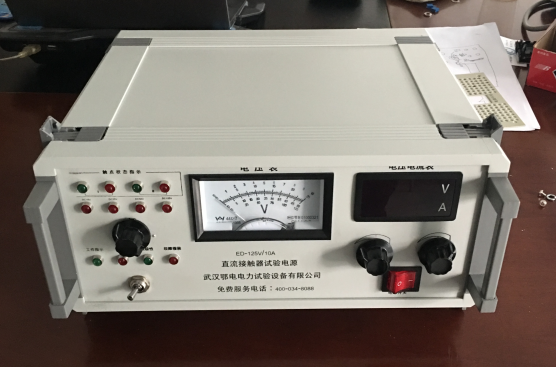

便携式直流接触器测试仪产品说明

一、产品概述

直流继电器（接触器）是变电站继电保护系统的核心关键器件，在长电缆接入的远方跳闸、失灵启动、变压器非电量保护等场景中，极易受直流接地、交流串入直流、强空间电磁场干扰，引发误动隐患，因此必须对其动作功率等参数开展校验，保障设备抗干扰能力达标。

光耦元件作为隔离保护装置与外部回路的核心器件，其动作电压需控制在合理区间：动作电压过低无法有效抑制外部干扰，过高则会降低保护动作灵敏度。

依据《国家电网公司十八项电网重大反事故措施》（修订版）明确要求：所有直接跳闸的重要回路，中间继电器动作电压需在额定直流电源电压的55%~70%区间内，动作功率不低于5W；光耦开入的动作电压也需满足55%~70%的额定电压范围。

针对该行业刚需，我公司研发推出新一代便携式直流接触器测试仪，仪器内部交直流电压、电流源采用最新电源技术，在电路设计、器件选型、面板布局、内部结构上均达到国内先进水平，具备功能完善、选材优良、测试数据清晰、操作简单的优势，是直流继电器（接触器）生产、校验部门的首选专用设备。

二、核心性能特点

专为直流继电器校验设计，可快速便捷完成直流150V及以下电流型、电压型、功率型继电器的校验工作，精准测量动作电流、动作电压、动作功率，同时支持蓄电池充电功能。

采用高效开关电源电路，整机体积小、重量轻、运行效率高，适配现场便携作业需求。

核心器件全部选用进口工业级规格：开关电源控制芯片采用进口IC，功率开关管采用进口快速IGBT，其余元件均为工业级器件，搭配优化电路设计与严格生产工艺，整机可靠性与稳定性大幅提升。

输入电压适配范围宽，可适配不同现场的供电条件。

支持多台设备直接并联扩容输出电流，无需额外配置均流装置，灵活满足大电流测试场景需求。

搭载全维度电气保护：输入侧配置过流、过压、欠压保护；输出侧配置短路、过流、过压保护；整机集成过热保护，全方位保障设备与被测试品安全。

采用智能温控风扇散热，根据设备运行温度自动调节风扇转速，兼顾散热效率与低噪音运行。

全数字显示测试数据，读数直观准确，避免传统指针表的视觉读数误差。

配置手动调节旋钮，参数调节方便快捷，可精准控制输出电压电流的变化速率。

支持手动通断测试功能，可灵活模拟试验通断工况。

自带剩余电量实时指示功能，直观提示用户及时补充电量，避免现场作业中途断电。

内置大容量锂电池供电，自带过流保护功能，连续工作时长超过20小时，满足长时间户外现场试验需求。

整机结构紧凑，体积小巧，性能可靠，外壳坚固耐用，适配复杂的现场作业环境。

三、现场使用说明

开箱检查‌：开箱时逐一清点核对箱内所有随机附件，确认无缺失、无损坏。

通电前核查‌：经过长期储存或长途运输后，通电前需全面检查设备状态：确认外壳无磕碰变形、内部螺丝无松动、电源线与接线柱无震脱、设备无受潮痕迹，若发现异常需先妥善处理，确认无隐患后方可通电。

规范接线‌：本机电源开关仅控制机内辅助电源，为保障操作安全，需在电源输入端额外加装空气开关控制总电源输入；严格按照后挡板标识接好输入电源线，电源输入插座必须可靠连接接地保护线，确认所有接头连接牢固无松动，同时核对输入电源电压与说明书标称电压完全匹配。

空载通电校验‌：设备接入AC220V电源，切换输出电压档位旋钮，缓慢调节电压调节旋钮，使用万用表测量输出端，确认对应档位的电压输出正常，设备无异常异响、过热现象。

继电器参数测量‌：可精准完成直流继电器的启动值、返回值、返回系数及触点动作时间测试，覆盖电压型、电流型全品类继电器。

过量程判定规则为“继电器触点闭合判定为动作值”，欠量程判定规则为“继电器触点断开判定为动作值”。

测试操作流程：缓慢调节电压调节旋钮，直至继电器触发动作，对应一路或二路触点状态指示灯（接常开触点时由灭变亮，接常闭触点时由亮变灭），此时电压表显示数值即为动作值；继续调节旋钮升至继电器额定值后，反向缓慢调低电压，直至继电器触点返回，指示灯状态反向切换，此时电压表显示数值即为返回值；将返回值除以动作值再乘以100%，即可得到该继电器的返回系数。
