计量二次回路在线测试仪简述

一、仪器研发背景

电能计量二次回路的稳定运行，直接决定电能计量结果的准确性，该回路主要涵盖电流互感器、电压互感器二次回路、电能表及负荷监控单元四大核心部分。受现场复杂运行环境的长期影响，二次回路运行一段时间后极易滋生各类潜在故障隐患，若未及时发现处理，极有可能引发计量失准甚至电力运行事故。

二次回路常见故障包括接地不良、回路分流、触点损坏、互感器匝间绝缘击穿等，这类故障的共性特征是会直接引发回路导纳（或阻抗）的参数变化。因此，通过测试回路导纳实现故障定位，是一条便捷高效的技术路径，可彻底解决传统故障排查中盲目寻障、停电检修难度大、停电后故障特征消失难以复现等现场痛点。

电能计量综合误差过大是行业内普遍存在的关键问题，该误差由电压互感器合成误差、电流互感器合成误差、电能表本身误差、电压互感器二次导线压降引发的计量误差四部分共同组成，其中互感器实际二次负荷对整体误差的影响占比最高。

国内《电能计量装置现场检验》作业指导书已对互感器二次回路的实际负荷测量提出明确强制要求，进一步印证了互感器实际二次负荷校验工作的必要性。但目前行业内主流的二次负荷测试普遍采用伏安相位法，该方法存在接线流程繁琐、必须断电介入测量、读数不直观等明显缺陷，难以适配现场高效检测的需求。

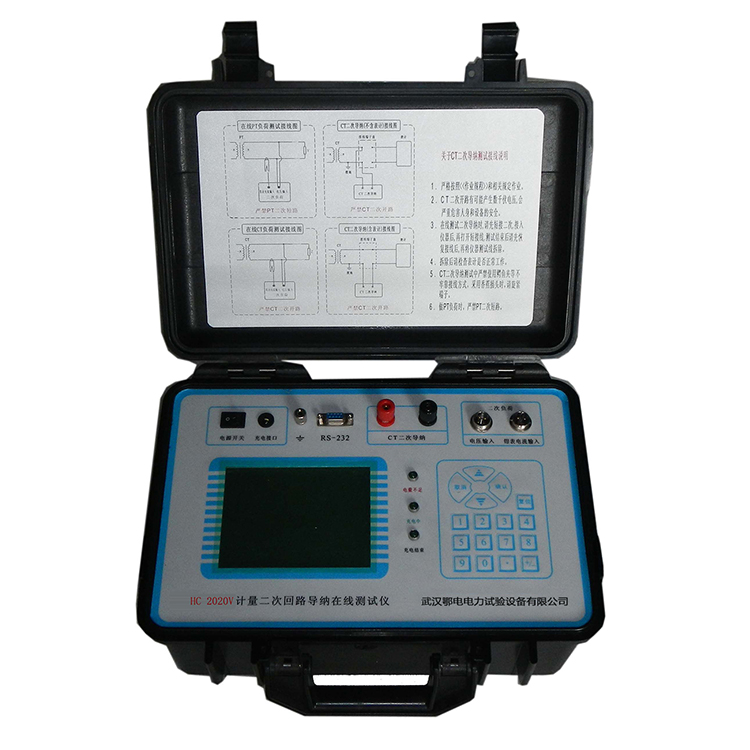

针对上述行业痛点，我公司技术团队依托最新科研成果，结合高性能DSP平台技术，研发出这款高性价比、技术水平达到国际先进水准的计量二次回路导纳在线测试仪。

二、核心技术特点

整机采用绝缘模具塑料机箱设计，从结构层面保障测试人员的操作安全，同时避免对被测电力系统产生额外干扰。

测量过程中仪器可根据实测误差的大小自动完成量程切换，无需人工手动调整档位，兼顾宽量程覆盖与高精度测量双重需求。

采用电子式优化线路搭配DSP数字信号处理技术，整机测试稳定性优异，强电磁环境下的抗干扰能力大幅提升，适配变电站复杂现场工况。

搭载大屏幕全汉字液晶显示屏，所有操作步骤均由中文菜单逐级提示，现场试验人员无需复杂培训即可快速上手操作。

测量结果、回路线号、测试人员信息、测试时间、回路功率因数等全量测试数据支持掉电永久存储，同时可联机上传至计算机，自动生成标准化试验报告，满足电力试验的溯源管理要求。

内置大容量锂电池供电，工作过程中对被测测试回路不产生任何额外影响，完全不会触发系统继电保护动作，同时支持无外接电源的户外现场作业。

二次负荷测试采用高精度钳表采样电流，全程无需断开二次回路即可完成在线测量，测量过程中仪器可根据被测对象的数值范围自动切换量程，充分保障测量精度与有效显示位数。

二次导纳测试全程采用电气隔离方式，测试信号不会对原有二次回路的运行状态产生任何干扰，实现真正的无损在线检测。

三、核心工作原理

1. CT二次导纳测试原理

1.1 理论分析

从电流互感器的等效电路出发推导误差理论公式，其中Rct为二次回路直流电阻，x2为一次侧折算后的漏抗。由此可明确，影响二次回路阻抗（导纳）数值的核心因素由负载阻抗与互感器励磁特性共同决定。正常运行状态下，负载阻抗基本保持稳定，励磁阻抗会随二次励磁电压的变化产生对应波动。

综上，电流互感器内部缺陷或二次回路接触不良问题，最终都会直观反映在整个二次回路阻抗及电流互感器励磁特性的参数变化上，为导纳法故障判定提供了理论支撑。

1.2 频率叠加法

本仪器采用在工频50Hz信号基础上叠加特定音频测试信号的方法，同时满足测试灵敏度与现场简易操作的双重要求。大量实践验证，性能完好的CT在远高于50Hz工作频率的条件下，测得的导纳值与50Hz下的感抗值直接相关。因此通过在工频信号上叠加专属测试信号，即可精准辨识CT的实际工作状态，进一步实现对电流误差变化等核心参数的判定。

1.3 测试电路

仪器的表计测试模块可便捷串入CT二次回路，用于连接信号注入测试装置。在50Hz工频电流不干扰导纳测试结果的前提下，可通过推导关系式 Ym=Yt+(Z+Z1/Z2)⁻¹Kn⁻² 完成参数计算，式中Z代表线路总阻抗，Ym为实测导纳值，Yt为音频导纳值，Z1、Z2为一次侧负载阻抗，Kn为CT额定变比。

1.4 测试频率的选择

测试频率的选定严格满足三项核心要求：信号频率需远离50Hz工频，彻底规避50Hz强电流信号的干扰，同时不会对整个检测回路的原有负荷产生影响，保证注入信号的反馈中50Hz干扰分量足够小；信号频率不可过高，避免受容性负载和现场杂散电容的干扰；与测试频率邻近的50Hz谐波信号强度需足够低，避免两类信号相互干扰。

经多轮现场验证，1kHz~2kHz区间的音频信号均可满足测试要求，考虑到谐波干扰的影响，1.5kHz之后的谐波电流干扰已基本可忽略，最终选定1.6kHz作为专属测试音频信号，实际现场应用效果表现优异。

1.5 测试步骤

仪器通过测试电流与预设测试电压的比值自动计算导纳结果，操作流程极为简便：测试回路通入额定电流后，选定适配的导纳量程，将电压测试装置设置为满量程工作状态，按下测试键即可自动读取数据，所有复杂计算过程均由内置微处理器自动完成。

2. 计量CT的特性判定逻辑

仪器的50Hz特性校准建立在10%额定电流与额定负荷的基准条件下，音频导纳的测试点设定为0.8V。其中G代表50Hz下的回路导纳，Yf代表音频测试导纳，Yf(0.3%)指代电流误差变比为0.3%时对应的音频导纳值。

通过大量实测数据统计可得出，所有型号CT的Yt/G比值稳定保持在0.5±0.15区间内，故障状态下的Yf故障导纳数值，与正常工况下的导纳值相比会出现显著偏大的特征，仪器正是通过该参数特征精准判定CT是否存在隐性故障。

实际现场应用中，针对不同型号CT导纳基准值存在差异的特点，可通过两种方式判别导纳值是否异常：一是采用同一组同型号CT的导纳测量值横向对比，同一组多台CT同时出现故障的概率极低，可快速定位异常设备；二是持续积累同型号设备的历史经验数据，建立专属基准数据库。两种判别方法结合使用，可进一步提升故障判定的准确率。
