试验变压器全自动操作台产品使用说明

一、产品概述

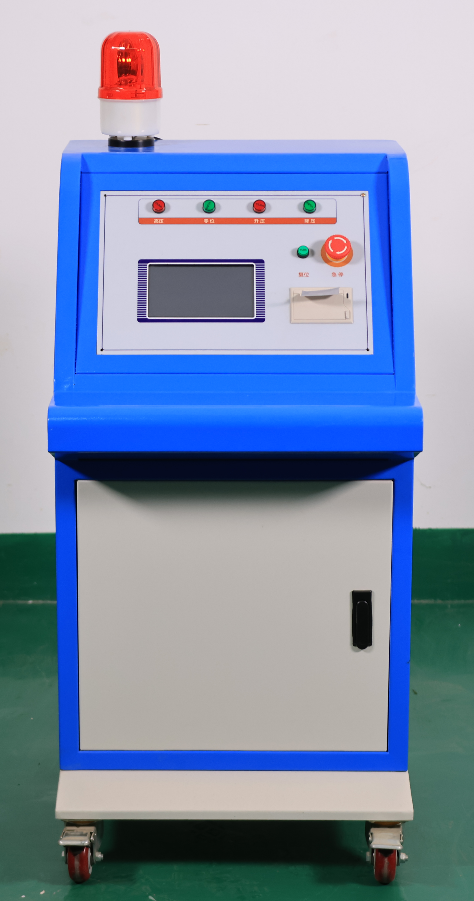

试验变压器全自动操作台是我公司自主研发、生产的轻型试验变压器专用配套设备，广泛应用于供电企业、大型工厂、冶金、发电厂、铁路等电力维修部门。

本设备采用先进的微电子处理技术，全部测试项目可提前设定，全中文界面引导操作。设定完成后自动执行测试，无须人工干预，具有使用维修方便、性能优越、安全可靠、结构美观、坚固耐用、移动方便等特点。

二、产品别称

全自动控制箱、全自动控制台、调压器控制装置、全自动操作箱、全自动操作台、试验变压器控制箱、试验变压器控制台、试验变控制箱、试验变控制台、试验变压器电源控制箱、试验变压器电源控制台、试验变专用调压器、试验变压器专用调压器、试验变压器专用控制箱、试验变压器专用控制台。

三、主要特点

1. 大屏液晶显示:电压、电流、时间、状态及提示信息等数据通过4.7寸大屏液晶显示，读数清晰直观。

2. 全中文界面:操作简单明了，全中文引导式操作，即使无说明书亦可熟练操控，可适应多种应用场合。

3. 轻触式按键操作:所有功能均可通过按键设定，提高了产品的安全性与可靠性。

4. 全数字式校准:摒弃陈旧的电位器调整方式，现场使用极为方便，精度易于控制（此功能带密码保护）。

5. 按键直接设定变比:可直接按键设定试验变压器变比（此功能带密码保护），连接不同电压等级的试验器时应用灵活自如，真正实现一个控制箱与多台变压器配套使用。

6. 状态提醒功能:全中文引导式操作，试验过程中屏上有闪烁的高压符号显示，时刻提醒操作人员注意安全。

7. 试验结果自动判断:可自动判断试验结果（通过或失败），并能可靠记录试品过电流、闪络或击穿时的电压。

8. 声音报警功能:试验通过或失败时，设备发出不同的报警声音，试验人员可直接由声音辨认试验结果。

9. 暂停功能:自动控制模式下，可在任意点实现升压或降压暂停，暂停时间由试验人员灵活掌握，方便观察试品状态。

10. 自动计时功能:自动控制时，当电压升至设定值后设备自动开始计时，计时结束后显示试验结果，设备自动回零。

11. 手动计时功能:手动控制时，计时器可手动启动，耐压时间到后设备自动回零（仅台式设备具备此功能）。

12. 手动控制模式:类似传统电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，具备过电压保护。

13. 升压速度智能控制:当电压达到目标电压80%时，升压速度自动减慢；达到90%时，升压速度进一步减慢。

14. 抗干扰设计:采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。

15. 可选配功能:可选配远程通信、门联锁警铃、外接分压器校验接口等。

四、技术参数

工作电源：AC220V/380V ±10%

工作频率：50Hz ±1Hz

输出电压：0~1000kV（根据用户定做）

输出容量：0~1000kVA（根据用户定做）

仪表电压：0~100V（其它范围可定制）

输出电压（仪表侧）：0~200V/400V

电压测量精度：1.0% FS ±3字

电流测量精度：1.0% FS ±3字

计时长度：0~9999s（特殊模式可长时间工作）

环境温度：-10℃ ~ +50℃

环境湿度：不大于85% RH

海拔高度：<1000m

储存温度：-15℃ ~ +55℃

五、注意事项

使用前请确认工作电源电压与设备额定电压一致。

试验过程中严禁打开操作台门体，高压符号闪烁时请勿靠近输出端。

长期不使用时，请存放于干燥通风处，避免受潮。

如遇异常，请立即按下急停按钮并切断总电源。

本说明书技术参数以实际设备为准。
