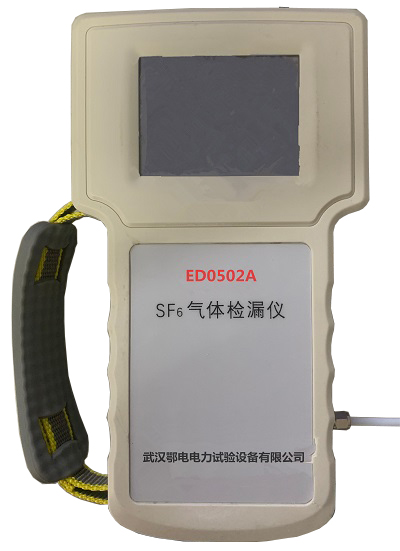

SF6高精度红外气体定量检漏仪使用说明书

一、用途范围

本产品适用于电力、铁道、电器制造、化工、消防器材及原子物理科研等部门，对充有六氟化硫（SF6）气体的设备、容器进行泄漏检测，可快速准确地进行SF6气体定性、定量测量和分析。

同时适合SF6高压开关厂作为SF6电器设备及出口产品的配套仪器。

二、相关标准

本产品引用以下标准，相关条文构成本产品的技术要求、验收规则、检验方法、适用范围、包装要求、标志、运输及储存依据：

DL/T 639-1997《六氟化硫电气设备运行、试验及检修人员安全防护细则》

GB11023-89《高压开关设备六氟化硫气体密封试验方法》

DL/T846.6-2004《六氟化硫气体检漏仪》

国电公司72号附件3[1999]《高压开关设备质量监督管理办法》

GB/T 17626《电磁兼容试验和测量技术》

GB/T 2423《电工电子产品环境试验》

DL/T596《电力设备预防性试验规程》

GB/T 6388《运输包装收发货标志》

三、功能概述

随着国内变电站电压等级逐步提高，电力部门SF6高压断路器使用量约以15%/年的速度增长。在高压、超高压及特高压开关领域，SF6气体几乎是唯一的绝缘和灭弧介质。

SF6高压开关大多安装在室内，空气流动缓慢，一旦SF6气体泄漏，容易造成局部缺氧，致使工作人员窒息，对生命安全构成极大隐患。同时会降低断路器灭弧效果，损坏断路器本体。

因此，一旦发现SF6气体泄漏，必须准确找到泄漏点并及时修复。

本仪器通过检测SF6气体浓度值，根据用户设定的浓度阈值进行声光报警，并提供检测数据变化趋势图等多种方式，准确查找SF6气体泄漏点，定量检测SF6断路器和GIS的泄漏量及年泄漏率，为SF6设备检修带来极大便利。

四、产品特点

采用国际先进的泵吸式、NDIR单光束双波长红外测量技术，检测灵敏度高、准确稳定。

采用高精度数字处理技术及独特的漂移控制与温度补偿电路，抗干扰能力强。

具备电池低电量、传感器故障、检测过程中超量程等全功能自检功能。

采用彩色大屏幕点阵式液晶显示，全中文菜单式功能管理。

检测过程实时显示检测数据。

可设置报警下限，屏幕显示报警设定值，采用声音报警方式。

被测设备泄漏量及泄漏率自动计算。

具备自校准功能。

大容量可充电锂电池，连续工作时间大于5小时。

时钟万年历功能。

体积小巧，便于手持测量。

具备100条数据及波形存储功能，支持编号及翻阅查询。

高亮度LED，可兼作普通照明使用。

通过USB1.1接口连接上位机，配合数据分析软件进行数据分析处理及打印。

五、使用说明

5.1 开机与自检

开机后仪器自动执行全功能自检，包括电池电量、传感器状态、量程状态等。自检通过后方可开始检测。

5.2 参数设置

通过全中文菜单设置报警下限值

屏幕实时显示当前报警设定值

达到设定阈值时自动声光报警

5.3 检测操作

手持仪器，将采样探头靠近被测设备各接口、焊缝等疑似泄漏部位。

屏幕实时显示SF6气体浓度数据及变化趋势图。

根据数据变化趋势判断泄漏点位置——浓度明显升高处即为泄漏点。

仪器自动计算并显示被测设备的泄漏量及泄漏率。

5.4 数据存储与查询

仪器可存储100条检测数据及波形

支持按编号翻阅查询

通过USB1.1接口连接上位机，使用数据分析软件导出、分析及打印

5.5 校准

仪器具备自校准功能，按菜单提示操作即可完成校准。

六、注意事项

检测前请确认仪器自检通过，电池电量充足。

采样时探头应缓慢移动，避免气流扰动影响读数。

检测过程中若出现超量程提示，请远离被测设备后重新开始。

长期不用时，请保持电池有电状态存放，并定期充电。

仪器为精密检测设备，请避免剧烈碰撞和潮湿环境存放。

本说明书内容与产品技术指标一致，如有更新以最新版本为准。
