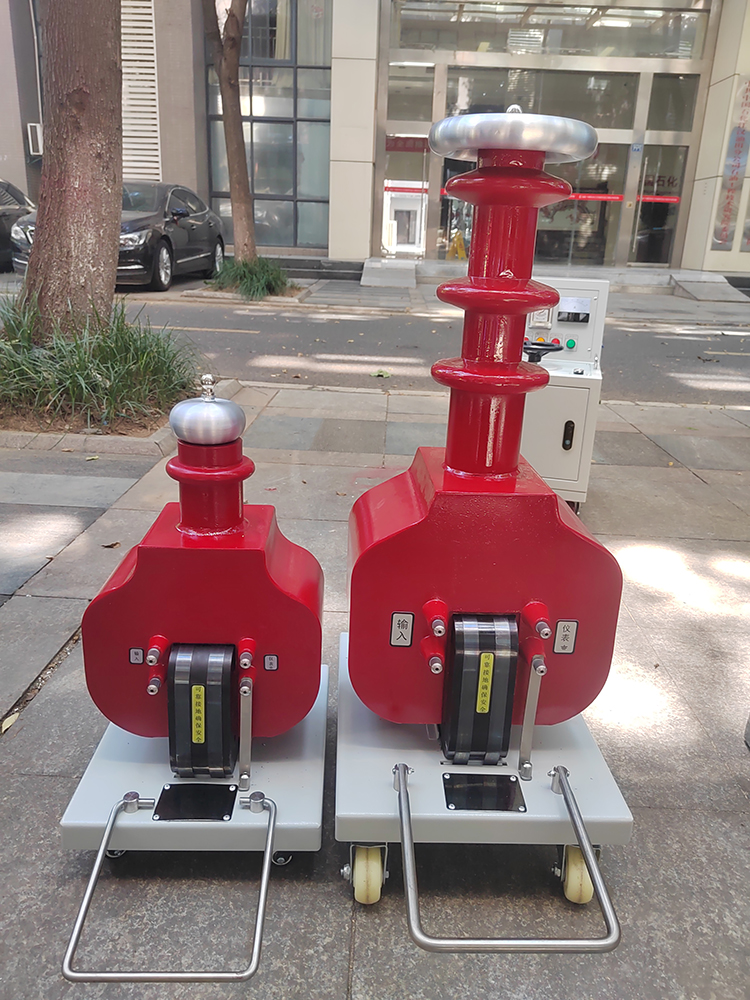

干式试验变压器使用说明书

一、概述

本产品引进国外先进技术，采用线圈环氧真空浇注成型及CD型铁芯新工艺、新材料制造。

与同容量、同电压的油浸式试验变压器相比，具有以下优点：

重量轻，体积小、无渗漏油、携带方便、有效削弱漏磁，绝缘强度高、抗湿能力强

适用场景：电力系统及各电力用户现场检测各种电气设备的绝缘性能、直流耐压及泄漏电流试验。

本产品是替代目前笨重油浸式变压器的首选产品。

二、技术指标

阻抗电压：12%

输出电压波形：工频、正弦波

表面温升：＜55°C

空载损耗：0.2%～0.35%

允许连续运行时间：1小时

间断运行时间：连续

三、成套设备清单

为满足高压试验的安全性和严谨性，本厂提供以下成套设备：

高压试验变压器——核心升压设备

变压器控制箱（台）——调压控制，电源220V/380V

分压器——电压测量

球隙保护器——过压保护

放电棒——放电操作

高压油杯——高压连接

高压硅堆——直流试验用

数显微安表——直流泄漏电流测量

四、使用方法

4.1 使用前准备

必须详细阅读本说明书及配套控制箱（台）说明书。

按说明书接好连接线，接地线应良好接地。

4.2 供电与调压

控制箱（台）电源：交流220V或380V（两种可选）

经调压器输出 → 变压器低压侧输入端 → 经变比输出 → 连续可调至额定电压

4.3 直流耐压 / 泄漏电流试验接线

按以下顺序在高压输出端加装附件：

高压输出端 → 高压硅堆 → 数显微安表 → 试品

接线完成后，逐渐升压，即可进行直流试验。

4.4 两台串级连接（高压倍增）

当单台电压不足时，可将两台变压器串级使用：

第Ⅰ台与第Ⅱ台额定输出电压：相等

第Ⅰ台与第Ⅱ台容量之比：2 : 1

第Ⅱ台放置方式：必须放在绝缘支架上，保证对地绝缘

极性连接：严格按标记接线，否则输出电压为零

串级接线注意事项：

① A、B不可接反。若接反，高压输出为零（T1+T2=0），将A、B换位即可恢复。

② T2底盘接地。T2试变底盘必须与绝缘支架托盘联接。

不使用串级接线时，两台变压器可各自作为独立的干式试验变压器使用。

五、注意事项

使用前务必阅读说明书，接地线必须可靠接地。

严格按标记接线，尤其串级时极性不可接反。

直流试验时须加装高压硅堆和微安表，逐渐升压。

串级使用时第Ⅱ台必须置于绝缘支架上。

允许连续运行1小时，注意监视温升（＜55°C）。

试验结束后，务必使用放电棒充分放电。

本说明书内容与产品技术指标一致，如有更新以最新版本为准。
