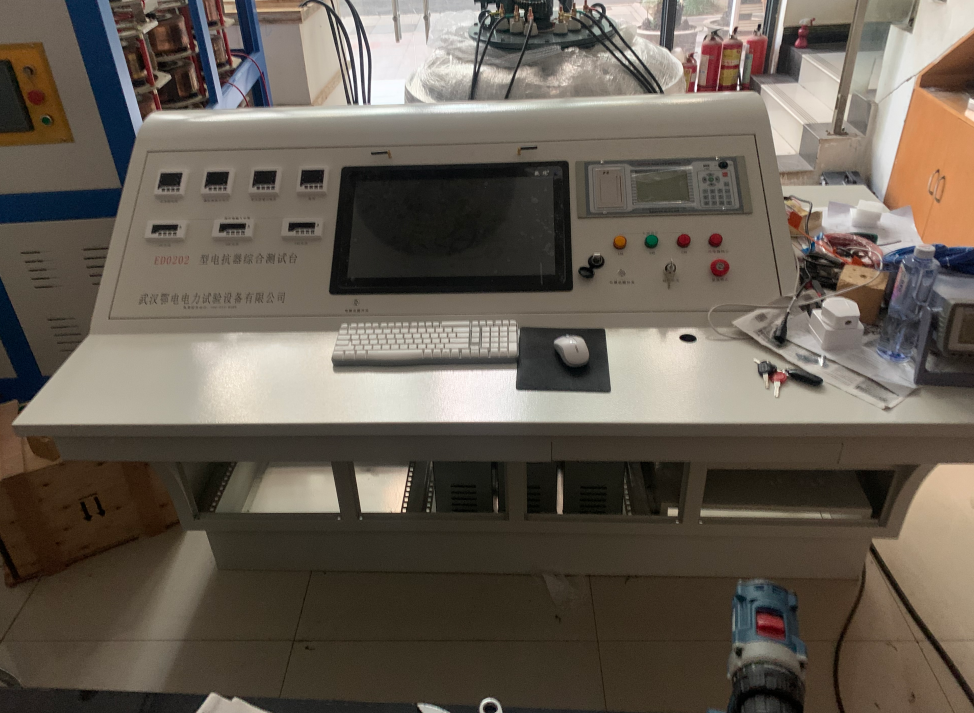

电抗器综合测试台试验项目说明

一、直流电阻测试

1.1 进入界面

用鼠标点击"直流电阻测试"菜单或工具栏，进入试验界面。

1.2 操作步骤

步骤一：选择分接档位和相别。在操作栏选择，或直接点击结果显示区对应格，变为深绿色即为选中。

步骤二：选择合适的电流试验档位，在下拉列表框中选择。

步骤三：输入测试电阻时的温度。

步骤四：点击"开始试验"按钮，系统弹出试验进程对话框。

步骤五：等待设备充电完成。进度条至100%后显示电阻值。

步骤六：点击"锁定"按钮，保存电阻值至数据库，设备开始放电消弧。

步骤七：查看试验结果。可继续选择其他档位和相别重复试验。

二、负载损耗测试

2.1 界面说明

界面分为三个区域：

试验结果区域：上部，显示最终试验数据

控制面板区域：下部，电源/试验/档位操作按钮

试验参数输入区域：中部，各类试验参数设置

2.2 试验参数说明

测试方法：包括双瓦特表法和三瓦特表法。两个电流互感器选双瓦特表法，三个电流互感器选三瓦特表法。

电压互感器变比：接入PT时设为高压侧÷低压侧；未接入时设为1.0000。

电流互感器变比：内特性试验跳过此项，选电流档位自动设置；外特性试验设为高压侧÷低压侧，例如60A/5A = 12.000。

电流档位：内特性试验时选择，须选大于且最接近目标电流的档位。例如目标5.77A，有5A/10A/25A三档，则必须选10A档。外特性试验不设置此参数。

试验电流：一般输入高压侧额定电流值。

保护电流：超过该值时启动保护。

保护电压：超过该值时启动保护。

环境温度：负载温度换算参数。

测电阻时的温度：测绕组电阻时的环境温度，负载温度换算参数。

校正温度：负载损耗换算到的额定温度值。

高压线电阻：单位Ω。

低压线电阻：单位mΩ。

试验性质：分为内特性（用台体CT）和外特性（外接CT）。

2.3 半自动试验

步骤一：参数输入完成后，操作模式选择"单步"。

步骤二：点击控制面板"三相电源"按钮（按下，指示灯亮）。

步骤三：点击"内特性试验"按钮（按下，指示灯亮）。

步骤四：点击对应"电流档位"按钮（指示灯亮）。

步骤五：点击"开始试验"，弹出负载试验界面。

步骤六：观察界面显示的电流、电压、有功功率、频率。

步骤七：根据三相电流平均值调整电压。点击"升压"（锁定升压）→ 接近目标时再次点击停止 → 低于目标用"点动升压" → 高于目标用"点动降压"。

步骤八：达到试验电流后，点击"锁定"保存数据。

步骤九：点击"退出"，调压器开始降压。

步骤十：调压器到零位后，依次关闭：电流档位 → 内特性试验 → 三相电源。

步骤十一：关闭控制面板，查看完整试验结果。

外特性试验步骤：设置外特性参数 → 三相电源合 → 外特性试验合 → 开始试验 → 升压至接近试验电压 → 点动升压至试验电压 → 锁定 → 退出降压 → 调压器零位后外特性分 → 三相电源分。与内特性基本一致，不选电流档位。

2.4 全自动试验

步骤一：参数输入完成后，操作模式选择"自动"。

步骤二：点击"开始试验"，弹出空载试验界面。

步骤三：系统自动执行：三相电源合 → 内特性合 → 电流档位合 → 通信 → 升压 → 判断三相电压/电流正常 → 继续升压至试验电流 → 自动锁定 → 自动降压至零位 → 电流档位分 → 内特性分 → 三相电源分 → 试验结束。

2.5 自动试验保护（五重保护）

保护一：电压超过保护电压，自动保护。

保护二：电流超过保护电流，自动保护。

保护三：与试验设备通信失败，自动保护。

保护四：与控制系统通信失败，自动保护。

保护五：计算机死机，控制系统自动保护。

三、温升测试

3.1 界面说明

温升测试包含两部分：功率分析仪数据测量（主界面）和温升直阻测量（子界面）。界面同样分为三个区域：试验结果区域、控制面板区域、试验参数输入区域。

3.2 控制面板按钮说明

试验按钮：

三相电源：合/分三相输入电源

内特性试验：合/分内特性，须先合三相电源

外特性试验：合/分外特性，须先合三相电源

工频试验：合/分工频，须先合三相电源

感应试验：合/分感应，须先合三相电源

发电机：启/停发电机，须先合感应试验

电流换挡按钮：内特性时选择电流档位，一次选一个，须先合内特性。

调压器控制按钮：控制调压器升压/降压。

励磁控制按钮：控制发电机励磁升压/降压。

紧急控制按钮：

急停：切断所有供电电源

清除报警：解除报警状态

3.3 试验参数说明

与负载损耗测试参数基本一致，主要区别：

试验电压：一般输入低压侧额定电压值（负载损耗输入的是电流）。其余参数同负载损耗测试。

3.4 半自动试验

步骤一：参数输入完成后，操作模式选择"单步"。

步骤二：点击"三相电源"（按下）。

步骤三：点击"内特性试验"（按下）。

步骤四：点击对应"电流档位"（指示灯亮）。

步骤五：点击"开始试验"，弹出空载试验界面。

步骤六：观察界面显示的电流、电压、有功功率、频率。

步骤七：根据三相电压平均值调整。点击"升压"（锁定）→ 接近目标时停止 → 低于用"点动升压" → 高于用"点动降压"。

步骤八：达到试验电压后，点击"锁定"保存。

步骤九：点击"退出"，调压器降压。

步骤十：调压器到零位后，依次关闭：电流档位 → 内特性试验 → 三相电源。

步骤十一：关闭控制面板，查看完整结果。

外特性试验：同负载损耗外特性，不选电流档位。

3.5 全自动试验

步骤一：参数输入完成后，操作模式选择"自动"。

步骤二：点击"开始试验"。

步骤三：系统自动执行：三相电源合 → 内特性合 → 电流档位合 → 通信 → 升压 → 判断正常 → 升压至试验电压 → 自动锁定 → 自动降压至零位 → 电流档位分 → 内特性分 → 三相电源分 → 结束。

3.6 自动试验保护（五重保护）

与负载损耗测试完全一致：超压保护、超流保护、设备通信失败保护、控制系统通信失败保护、计算机死机保护。

3.7 温升直阻测量

点击"温升直阻测量"进入子界面，界面包含试验结果区域、控制面板区域、试验参数输入区域。操作参照直流电阻测试方法。

四、工频耐压试验

4.1 进入界面

用鼠标点击"工频耐压试验"菜单或工具栏，进入试验界面。

4.2 界面说明

界面包含两个区域：

试验结果区域：显示耐压试验数据

控制面板区域：参照空载试验（温升测试）说明操作

试验参数输入区域：填写耐压试验参数。

4.3 结束操作

试验结束后，点击右上角返回按钮，回到初始界面。

附录：试验参数速查

直流电阻：需选分接档位、相别、电流档位、测试温度。

负载损耗：需设置测试方法（双/三瓦特表法）、互感器变比、电流档位（内特性）、试验电流、保护值、温度参数、线电阻、校正温度、试验性质（内/外特性）、操作模式（半自动/全自动）。

温升：需设置测试方法、互感器变比、电流档位（内特性）、试验电压、保护值、温度参数、试验性质（内/外特性）、操作模式（半自动/全自动）。温升直阻测量参照直流电阻。

工频耐压：需设置试验电压、保护值，控制面板参照空载试验操作。
