地下管线探测仪使用说明书

一、产品概述

本仪器又称地下管线探测仪、地下管线定位仪、地下管线埋深探测仪、管线测试仪，用于地下管线路由的精确定位、埋深测量、长距离追踪以及管线绝缘故障点的查找。

本仪器是目前探测煤气、电力、电信、自来水、排水和有线电视等各类地下管线最有效的探测测试仪。采用多线圈电磁技术和独特的双水平天线加垂直天线电磁技术，在管线密集复杂的区域也能准确追踪和定位目标管线。

本仪器由一台发射机、一台接收机及附件构成，是市政、电力、电信、自来水、煤气、石化、铁路等行业施工、验收、地面普查的必备工具。

二、标准支持

CJJ61-2003

CJJ100-2004

DGJ08-2097-2012

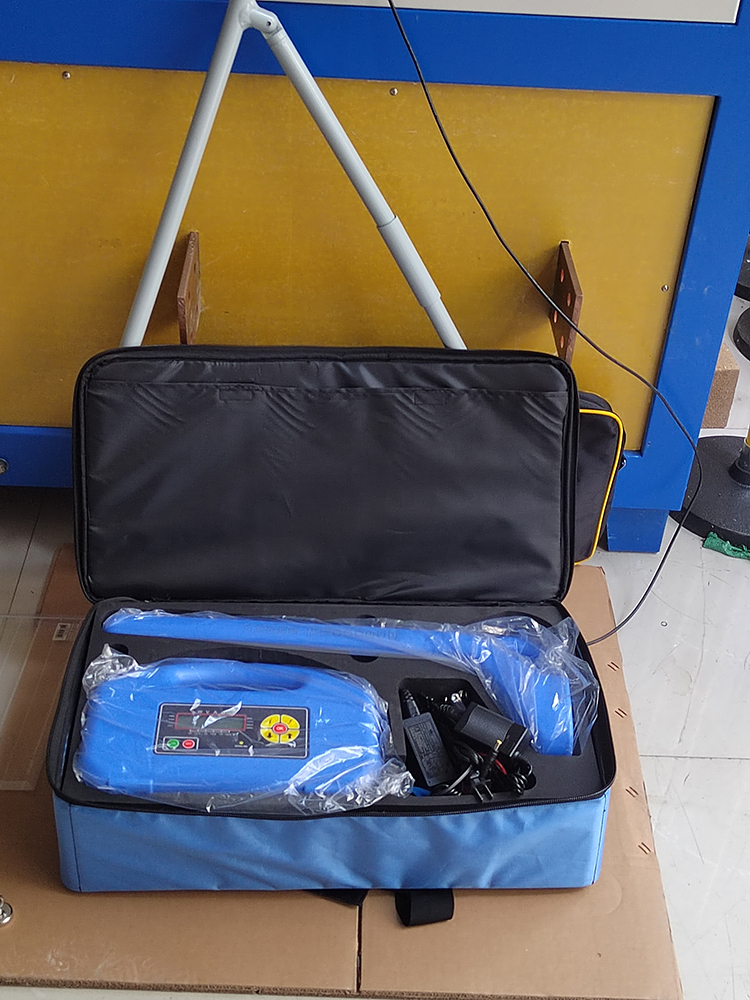

三、仪器构成

发射机：1台

接收机：1台

附件：若干

四、核心功能

测量信号的三种发送方式

注入法：用于有注入点的管线

钳夹法：用于被测管线有一段外露、便于钳夹夹钳的管线

感应法：用于无注入点或无外露的管线

四种有源频率 + 一种无源频率

480Hz、7.7KHz、31KHz、61KHz、50Hz（电力线缆无源频率）

用户可根据环境不同进行选择，如需特殊测量频率，请在订货合同中注明。

五种定位模式

峰值模式：通过测量信号的极大值确定路由位置

谷值模式：通过测量信号的极小值确定路由位置

路由定向：直观、迅速地指示路由方向

绝缘故障查找（FF）：查找并定位管线绝缘恶化导致的故障点

听诊器：通过听诊头从众多管线中识别出信号所加载的管线

五、辅助功能

接收增益自动调节：自动调节接收机增益，使接收机处于优化状态，免去手动调节的繁琐。

声响功能：接收机通过喇叭发出的音调变化，直观反映测量的信号大小。

管线状态检测：发射机在注入模式下，首先检测管线的绝缘电阻和残余电压，再将信号施加到目标管线上。当管线绝缘电阻较小（近于对地短路）时，发射机自动退出该模式；当残余电压较大时，发射机告警，操作人员应立即停止信号加载并关闭发射机。

电池电量检测；实时检测电池电量，当电量低至保护值时自动报警并关机。

节电功能

发射机：开机约30秒未按键，自动关机

接收机：开机操作后约10分钟未再按键，自动关机

GPS功能:内置GPS接收模块，可获取测试点的GPS数据，借助专用软件将数据发送至上位机，供进一步统计分析。

六、适用管线类型

煤气管道、电力电缆、电信管线、自来水管、排水管、有线电视管线、热力管线、石油、化工管线

七、使用注意事项

测试前请根据现场环境选择合适的测量频率和发送方式（注入法、钳夹法或感应法），频率选择不当会直接影响定位精度。

使用注入法时，发射机会先检测管线绝缘电阻和残余电压。如遇绝缘电阻过小或残余电压过高，发射机会自动保护退出，此时请检查注入点连接是否正常。

在管线密集区域，建议先用路由定向模式大致确定方向，再切换峰值或谷值模式精确定位，可有效避免误判相邻管线。

查找绝缘故障点时，请使用FF（绝缘故障查找）模式，沿管线缓慢移动接收机，信号突变处即为故障点位置。

电池电量低时仪器会自动报警关机，建议每天使用前检查电量，长时间不用时请取出电池单独存放。

GPS功能需在室外开阔环境下使用，室内或遮挡严重的区域可能无法获取定位数据。

仪器在运输和使用过程中应避免强烈振动和摔撞，内部精密元器件需妥善保护。
