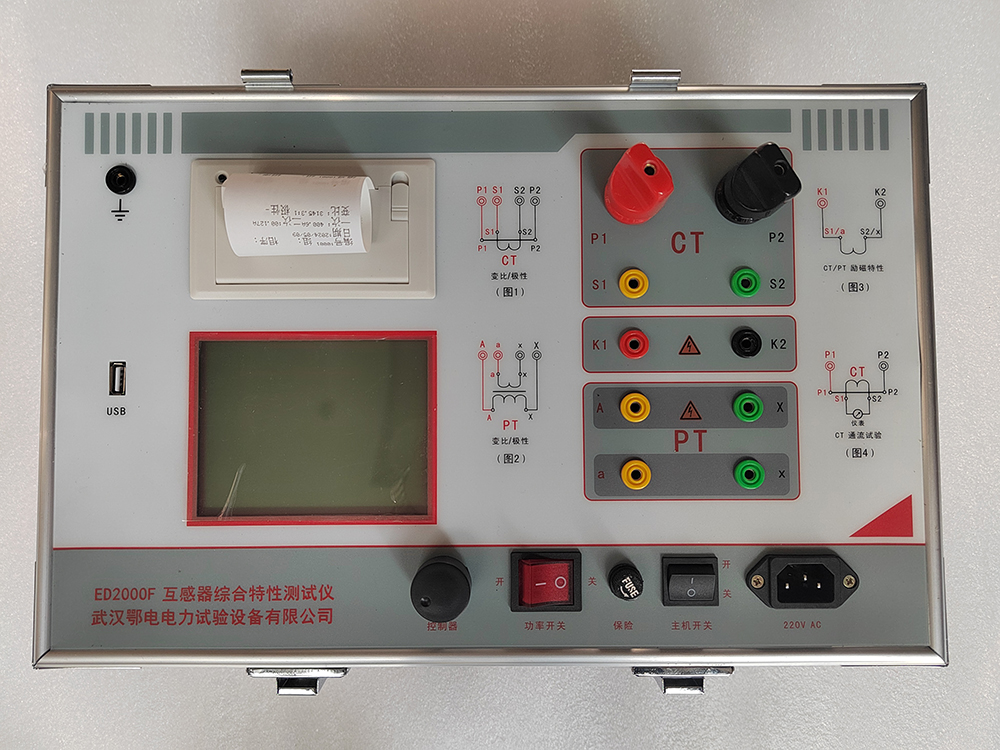

CT、PT特性综合测试仪使用说明书

一、产品概述

本测试仪又称互感器特性测试仪、多功能PT/CT互感器测试仪、伏安特性测试仪，是专门针对保护用互感器各项功能的检测测试仪。

本仪器参考GB1207、GB1208国家标准研发生产，支持CT和PT检测，单机输出电压0～2500V，电流0～600A，无需外接任何辅助设备，单机即可完成所有检测项目。

本仪器是继电保护和高压绝缘专业的专用检测设备，采用大屏旋转鼠标快速操作，支持自动打印，可通过专用接口连接PC端进行操作和报表分析。

二、标准支持

GB1207-2006《电压互感器》

GB1208-2006《电流互感器》

GB16847-1997《保护用电流互感器暂态特性技术要求》

三、仪器功能

CT检测项目：CT励磁特性曲线，自动给出拐点值、自动给出5%和10%误差曲线、变比测量、极性判断、一次通流测试、二次负荷测试、交流耐压测试、铁心退磁

PT检测项目：PT励磁特性曲线，自动给出拐点值、变比测量、极性判断、交流耐压测试、铁心退磁、二次直阻测量

通用功能

自带微型快速打印机，可直接现场打印测试结果

智能控制器，操作简单

大屏幕液晶，图形化显示接口

可保存3000组测试资料，掉电后不丢失

支持U盘转存资料，可通过标准PC读取并生成检测报告

机身小巧轻便，≤22Kg，便于现场测试

四、技术参数

输出参数：输出电压：0～2500V 输出电流：0～600A

存储容量：内置存储：3000组测试资料，掉电不丢失 外置存储：支持U盘转存

显示方式：大屏幕液晶显示，图形化接口

打印功能：自带微型快速打印机，可现场直接打印

通讯方式：专用接口连接PC端，支持报表分析和检测报告生成

整机重量：≤22Kg

五、操作说明

开机与界面：仪器采用大屏旋转鼠标操作，开机后进入主界面，通过旋转鼠标选择检测项目。

CT测试流程

第一步：选择"CT测试"项目，设置被测CT的变比、容量等基本参数。

第二步：仪器自动进行励磁特性测试，自动给出拐点值。

第三步：仪器自动绘制5%和10%误差曲线。

第四步：依次完成变比测量、极性判断、一次通流、二次负荷、交流耐压、铁心退磁等项目。

第五步：测试完成后可现场打印或保存数据。

PT测试流程

第一步：选择"PT测试"项目，设置被测PT的变比、容量等基本参数。

第二步：仪器自动进行励磁特性测试，自动给出拐点值。

第三步：依次完成变比测量、极性判断、交流耐压、铁心退磁、二次直阻等项目。

第四步：测试完成后可现场打印或保存数据。

数据管理

测试数据自动保存在仪器内部，最多3000组，掉电不丢失。

可通过U盘将数据转存至PC端，利用上位机软件读取数据并生成检测报告。

六、使用注意事项

测试前请确认被测互感器的类型（CT或PT）及额定参数，正确设置变比等基本参数，否则会影响测试结果的准确性。

一次通流测试和交流耐压测试属于高电压、大电流操作，请严格按照操作规程执行，确保人身安全。

铁心退磁功能在测试完成后建议执行，可消除互感器铁心剩磁对后续测试的影响。

仪器自带打印机，如需长期保存测试报告，建议同时通过U盘转存至PC端备份。

仪器重量≤22Kg，虽便于携带，但内部含有精密元器件，运输和使用过程中应避免强烈振动和摔撞。

本仪器满足GB1207、GB1208等规程要求，测试结果可作为继电保护和高压绝缘专业的检测依据。
