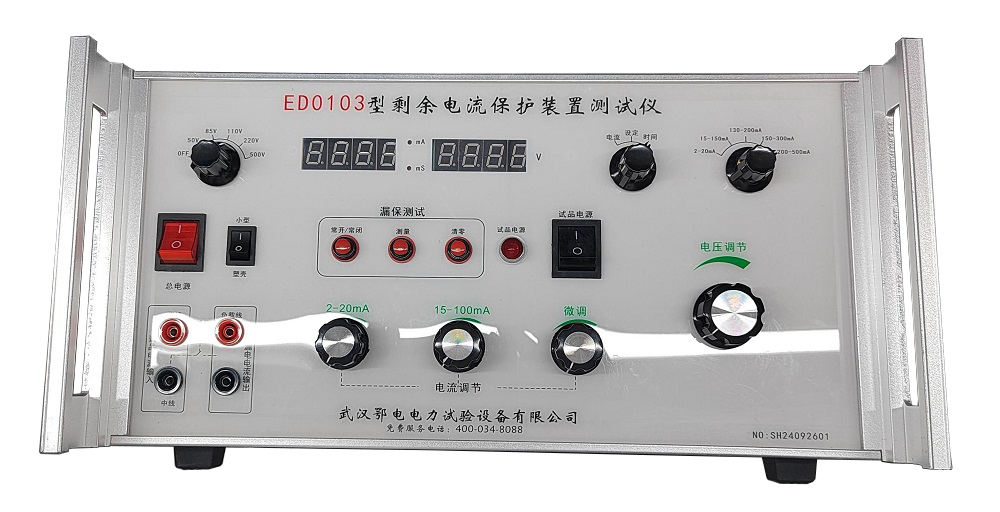

剩余电流保护装置动作特性测试仪使用说明书

一、产品概述

本测试仪主要用于测试漏电保护器的漏电动作电流、漏电不动作电流及漏电动作时间。

测试电流：0～500mA，共十档

时间测试范围：0～799ms

显示方式：16位字符型蓝屏液晶显示

结构类型：手持式，体积小、重量轻、便于携带

适用场景：各种漏电保护器现场或室内检测

二、技术参数

额定电压：AC 220V

测试线电压：AC 250V以下

漏电电流分档：15、30、50、75、100、150、200、250、300、500mA（共十档）

漏电动作时间范围：0～799ms

漏电电流精度：1级

动作时间显示精度：0.5级

使用环境温度：0℃～40℃

使用环境相对湿度：＜85%

外形尺寸：195（长）×101（宽）×42（深）mm

三、面板说明

开/关按钮：右上方，红色，接通/断开仪表工作电源

换档按钮：切换漏电电流测试档位

复位按钮：绿色，仪表数据归零，回到开机初始状态

手动/自动切换按钮：切换检测模式

15mA指示灯：左上方，红色，开机常亮

档位指示灯：左侧竖排，10个红色，对应十档电流，点亮即为当前档位

液晶显示屏：正上方，显示工作模式及测试数据

测试线接口：红色座，接红色表笔（火线）

地线接口：黑色座，接黑色鳄鱼夹（地线桩）

四、测量方法与步骤（手动模式）

测试前必须将被测漏电保护器的负载引线拆开，以防损坏负载侧电器。

步骤1：按下右上方红色"开/关"按钮，接通电源。左上方15mA红灯亮，液晶屏显示 MANUAL 000ms（MANUAL=手动）。

步骤2：查看被测漏电开关铭牌标定值。一般户内型单相二线式：额定动作电流=30mA，额定不动作电流=15mA，分断时间≤100ms。

步骤3：按"换档"按钮，左侧10个红灯从上到下循环点亮，调至铭牌对应档位（如30mA），对应红灯闪亮。

步骤4：连接测试线。红色插头→"测试线"红色座；黑色插头→"地线"黑色座；黑色鳄鱼夹→夹到被测漏电保护器旁的地线桩上。

步骤5：测试。红色表笔碰触漏电保护器下桩头对应的火线（220V）。

步骤6：读取结果。

正常跳闸：液晶屏显示 MANUAL xxxms（xxx为分断时间值）

不跳闸：液晶屏显示 MANUAL fault（fault=失效）

步骤7：按绿色"复位"按钮，仪表数据归零，回到开机状态，准备下一次测试。

五、自动检测模式

切换方式：按"手动/自动"切换按钮

进入标志：液晶屏显示 AUTO 000ms（AUTO=自动）

工作逻辑：

① 用"换档"选定额定动作值开始测试

② 如不能跳闸，1秒后自动升一档继续测试

③ 循环升级，直到漏电保护器跳闸分断

④ 左侧竖排红灯亮所对应的档位 = 实际漏电动作电流值

⑤ 液晶屏显示 AUTO xxxms（xxx为对应档位的动作时间值）

六、使用注意事项

"测试线"和"地线"严禁接错：红对红接火线（220V），黑对黑接地桩。接地桩松动（接地不良）会直接导致测试失败，请注意辨别。

打开"开/关"按钮后，如指示灯较暗、液晶屏无显示，可能是电池不足。请在仪表反面用十字起子卸下电池后盖，更换相同型号电池。

使用及携带过程中应轻拿轻放，避免强烈颠簸、振动、摔撞，并防止化学物质侵蚀。

七、常见故障排查

现象：开机无显示、指示灯暗

原因：电池电量不足

处理：更换同型号电池

现象：测试不跳闸但保护器正常

原因：接地桩松动/接地不良

处理：重新夹紧地线桩，确认接地良好

现象：测试始终显示fault

原因：测试线与地线接反

处理：红接火线、黑接地线，确认无误后重试

现象：自动模式不升档

原因：换档按钮未正确操作

处理：重新按换档按钮选定初始档位
