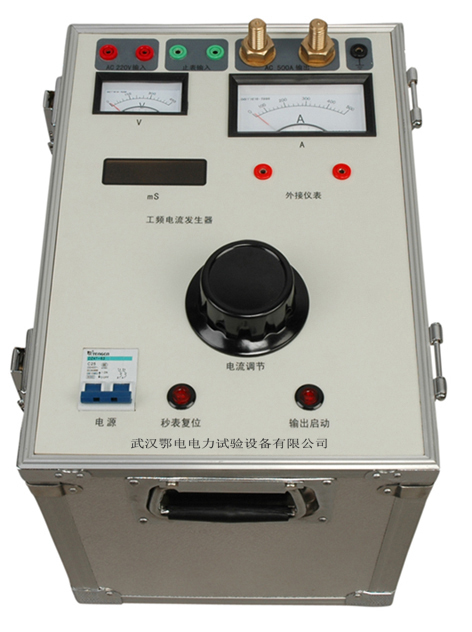

全自动温升大电流发生器使用说明书

一、系统说明

本设备专业应用于母线槽、频率50Hz开关、电流互感器和其它电器设备的电流负载试验及温升试验。

产品特点

采用10.4英寸真彩大液晶触摸屏操作；测试无需外接任何辅助设备，全自动控制，傻瓜式操作，简单方便。

带有自动稳流系统，配有USB口，可轻松外挂U盘、打印机等多种设备。

采用当前最新电力电子技术，抗干扰能力强，输出精度高，纹波系数小于1％（直流输出），准确度0.5%。

只需设置好目标电流即可，无需人工监控，仅需设定测试电压、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率。也可工作结束后把数据读到电脑上查看。

设有电流、温度最低值和最高值，具有超过限定值自动报警功能。具有可靠的过热、过流、过压及短路自我保护功能。

绝缘耐压1800V/AC 1min，绝缘等级：B级

可显示三相全程电流曲线，多达120路温度曲线（根据客户选择）。可带微型打印机，可现场随时打印曲线图及测试数据（备选功能）

测试软件说明

上位机测试软件支持WINDOWS 2000 / WINDOWS XP操作系统。

功能齐全丰富，界面友好，操作简单快捷，能满足各种保护测试的需要。

二、技术指标

输入电源：交流50Hz，380V ± 10%

额定总容量：20 ～ 200 KVA

输出电流：

可平衡输出0 ～ 50000A交流大电流

各电流均可平滑连续可调，精度高于0.5级

输出电流为标准正弦波，毛刺微小，优于电力系统要求指标标准

各相相交角度120度

电流稳定度：≤ 0.2％

电流显示真有效值，三相平衡度好

纹波系数：≤ 1％（直流输出）

电流波形失真THD：≤ 1％，设计标准远远高于国标《GB14048.2-14》

温度测量：

温度范围：0 ～ 200℃，精度：0.1℃

16路（最多路数根据客户选择）

三、操作流程

3.1 开机

开机后等待数秒，设备进入主菜单开机界面。

3.2 选择试验模式

在主界面选择"手动温升试验"或"自动温升试验"。

3.3 自动温升试验

第一步：进入自动试验界面

试验操作前首先设置参数，设置好参数后方可启动。

第二步：参数设置

在"自动试验参数设置界面"中设置以下参数：

三相电流值、运行电流

脉冲量：设置升流速度

报警温度：检测温度到达设定温度值时发出声光报警

运行时间：仪器启动后所运行的时间，到达设定时间后自动停止输出电流同时保存数据

第三步：启动试验

确认仪器与被测品连接牢固、参数设置完成后，返回试验界面按下启动按钮进行试验。

3.4 手动温升试验

第一步：进入手动试验界面

在开机界面中选择"手动温升试验"，进入手动试验界面。

第二步：参数设置

手动参数设置与自动参数设置相同（三相电流值、运行电流、脉冲量、报警温度、运行时间）。

第三步：启动试验

被测品连接牢固、参数设置完成后，返回试验界面按下启动按钮进行试验，手动控制调节电流输出的大小。

3.5 试验过程中的数据查看

试验过程中记录电流与温度曲线，可在试验界面进入以下功能：

曲线查看：三相电流曲线查看与打印

温度曲线查看：1路温度、2路温度……（其余各路相同显示）

当前温度查看：查看当前所有温度值

数据查看打印

四、安全准则及注意事项

在连接仪器测试线前，应先检查各项调压器是否归零。

如果输出电流较大时，电流输出线一定要紧固。

仪器每次使用完关机时，各个调压器必须归零，然后再关机。

连续性（升温）试验，现场应有人值班，并定时检查升流源设备、导线、接头发热情况。

选用足够安全载流量的电源线接通容量足够的输入电源，把各功能开关选到需要位置，试验前将调压器归零。

仪器在使用中如出现故障，请及时与本公司联系。非专业人员不得私自拆卸，若私自拆卸将不再保修。
