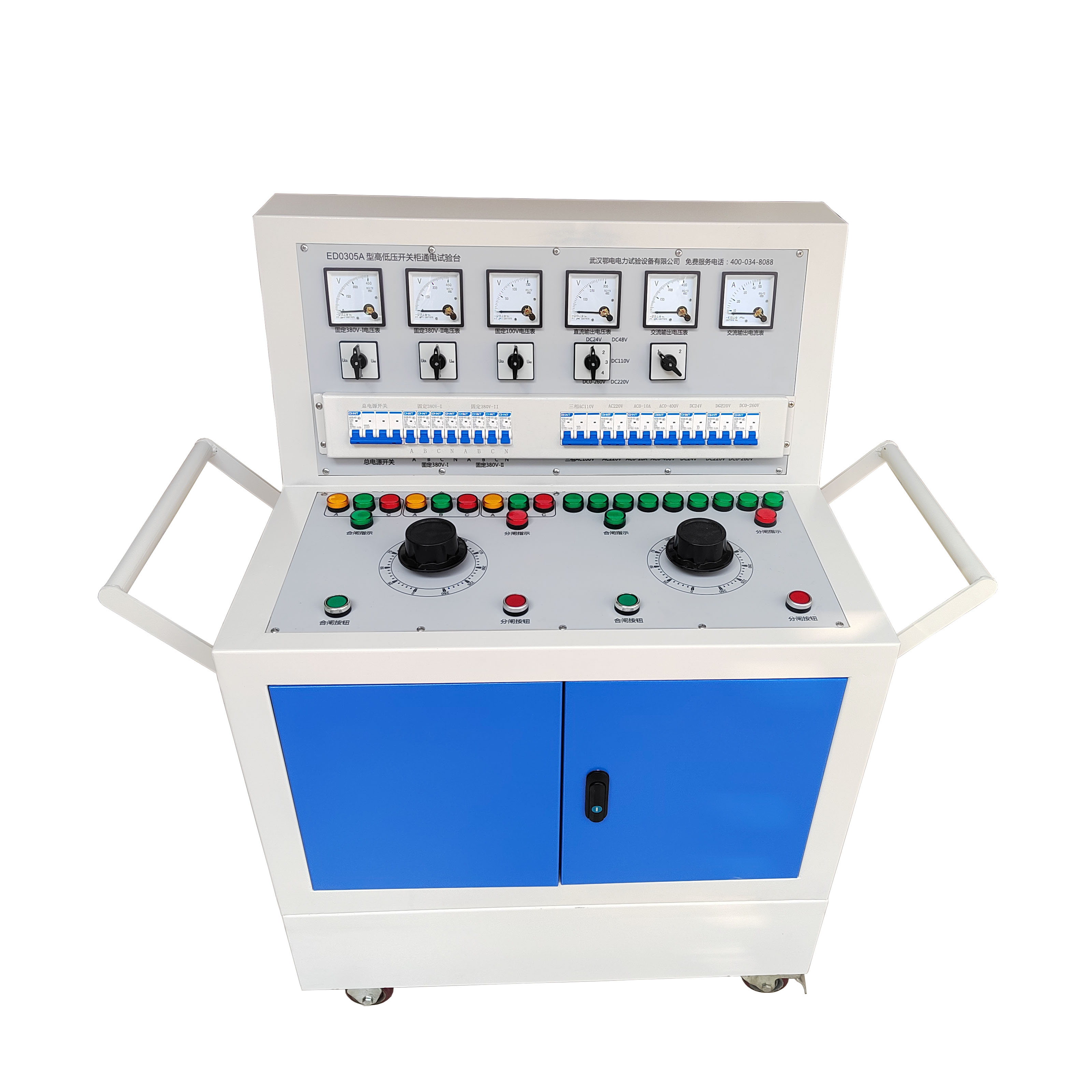

高低压开关柜通电试验台使用说明书

一、概述

本设备用于各种高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

二、技术参数

输入电源： 三相四线 AC 380V ±10%，50Hz

输出电压及电流：

单相 DC 24V 输出（固定值）一组

单相 DC 48V 输出（固定值）一组

单相 DC 110V 输出（固定值）一组

单相 DC 220V 输出（固定值）一组

三相 AC 380V 输出（固定值），带 N 点，一组

单相 AC 0～220V 输出，一组

单相 DC 0～250V 输出，一组

单相 AC 0～20A 输出，一组

交流合分闸控制接点 ①、②

直流合分闸控制接点 ③、④

外形尺寸： 1000 × 700 × 1300 mm

重量： 75 KG

三、功能说明

★ 重要提示：每次试验必须确认调压器处于零位。

技术参数中第 1、5～8 项分别由独立的接触器控制，输出线接线柱前串接 20A 断路器作为短路保护。

根据用户特殊要求，第 1、5～8 项不能同时使用，设备无互锁功能，请用户注意使用要求。

★ 重要提示：每次进行交流合分闸与直流合分闸操作，只允许一组输出。

四、注意事项

为了您和设备的安全，请操作人员仔细阅读以下内容：

试验时机壳必须可靠接地。

试验时不允许不相干的物品堆放在设备面板上和周围。

使用前请检查电源电压：AC 380V ±10%，50Hz。

本仪器注意防潮、防油污。

试验时请确认被测设备线路已经连接好，并与其它带电设备断开。

五、保养与维修

1. 验证设备的可用性

设备在使用前首先观察设备外观是否有破损。

2. 设备的保养

每次完成试验后，清整仪器接线柱上的连线，关闭电源，断开电源插头，放置在干燥无尘、通风无腐蚀性气体的室内。

六、运输与贮存

☆ 运输

设备需要运输时，建议使用本公司设备包装木箱和减震物品，以免在运输途中造成不必要的损坏。

运输途中不使用木箱时，不允许堆码排放。使用本公司包装箱时允许最高堆码层数为二层。

运输设备途中，面板应朝上。

☆ 贮存

设备应放置在干燥无尘、通风无腐蚀性气体的室内。

没有木箱包装的情况下，不允许堆码排放。

贮存时面板应朝上，并在设备底部垫防潮物品，防止设备受潮。

七、开箱及检查

☆ 开箱注意事项

开箱前请确认设备外包装上的箭头标志朝上。

开箱时请注意不要用力敲打，以免损坏设备。

开箱取出设备后，请保留设备外包装和减震物品，既方便今后运输和贮存时使用，又起到环保节能的作用。

☆ 检查内容

开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将及时为您提供服务。
