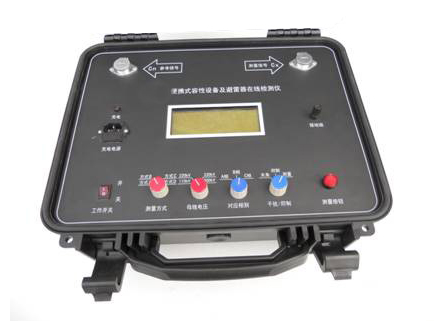

便携式容性设备及避雷器带电测试仪使用说明书

一、概述

本仪器用于检测容性电气设备的介质损耗、电容量以及氧化锌避雷器的阻性电流、全电流等绝缘参数。

目前已在近 6000 台高压电气设备上安装使用，有效检测出多起绝缘缺陷，深得用户信赖。南方电网和华北电网已针对本产品制定了现场应用导则。

二、功能及特点

采用 7 寸液晶触摸显示屏，支持数据与曲线切换，可显示设备名称、实时参数、环境温湿度及数据曲线。

支持对运行中设备进行带电测试，也可对个别设备进行长时间监测。

内置大容量存储器及 USB 接口，方便数据存储与传输。

带有初始值显示功能，输入设备名称后自动显示初始值，便于对比分析。

提供两种取样单元任意选择，满足不同测试需要。

三、技术指标

3.1 电气参数

电流测量：范围 50μA ~ 700mA，精度 ±0.5%

电压测量：范围 1V ~ 500V，精度 ±0.5%

介质损耗 (Tanδ)：范围 －200% ~ 200%，精度 ±0.05%

电容比值 (Cx:Cn)：范围 1:1000 ~ 1000:1，精度 ±0.5%

电容量 (Cx)：范围 10pF ~ 0.3μF，精度 ±0.5%

阻性电流 (Irp)：范围 10μA ~ 100mA（峰值），精度 ±0.5%

容性电流 (Icp)：范围 100μA ~ 500mA（峰值），精度 ±0.5%

3.2 环境参数

环境温度：范围 －30℃ ~ 80℃，精度 0.5%

环境湿度：范围 0 ~ 100%RH，精度 2%

四、适用对象

容性电气设备（电缆、电容器、套管等）：可测介质损耗 Tanδ、电容量 Cx、电容比值

氧化锌避雷器：可测阻性电流 Irp、容性电流 Icp、全电流
