1000A三相大电流发生器使用说明书

一、产品介绍

本设备是为电力部门和工矿企业进行电气设备试验而设计制造的专用设备，适用于各种开关、电流互感器和其它电器设备的电流负载试验及升温试验。

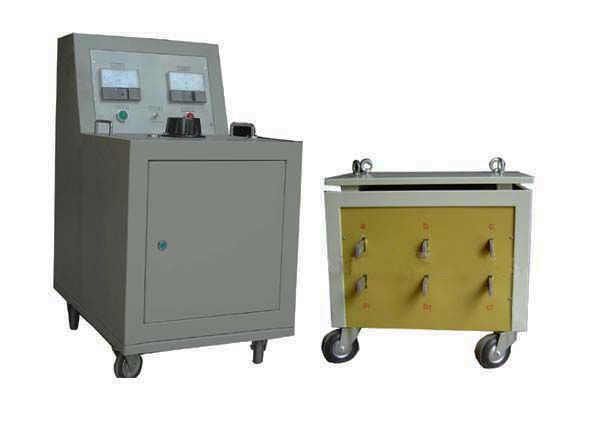

本产品根据体积、重量的不同采用分体／整体式结构，具有输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便安全等特点，可作为工矿企业进行升流或温升试验的电流源设备。

二、技术参数

三相总容量：15 kVA

输入电源：三相四线 380 V

输入电流：18.5 A

输出开口电压：0～6 V（相电压可调）

输出电流：0～1000 A（可调）

主回路连接方式：星形连接

输出电流精度：0.5级

电流分辨率：1 A

三、工作原理

本产品输入工作电源后，通过调节调压器输出电压获得试验所需的大电流。

升流控制台由以下部分组成：

1个三相 12 kVA 接触式调压器

3个 0.5 kVA 微调调压器

3个微调变压器

主令电器元件

面板采用铝合金材质，配备3块1000A数显表头。

说明：大电流发生器为一体式时，操作台和升流变压器合二为一。

四、使用方法

4.1 接线

按背板接线图接好线路，操作台等必须接地良好。

4.2 开机

接通电源，闭合断路器，各仪表点亮；

打开钥匙开关，操作台上电源指示灯和停止指示灯点亮；

将所有调压器调至零位，零位指示灯亮；

按起动按钮，启动指示灯亮，停止指示灯熄灭，升流器等待升流。

4.3 升流

顺时针均匀旋转三相调压器，使输出电流任一相调至所需电流；

如果其它相电流小于所需电流，调整相应相别的微调电流调压器，使各相输出电流均达到所需值。

4.4 试验中异常处理

试验中一旦出现异常情况，应立即切断电源，查明原因后再进行试验。

4.5 试验完毕

将所有调压器调回零位；

按停止按钮切断电源；

切断工作电源后，方可拆除试验接线，以保证安全。

五、注意事项

本设备为短时工作设计，不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热。允许运行时间如下：

负载100%（额定）：最长运行 30 分钟

负载85%（额定）：最长运行 90 分钟

负载75%（额定）：最长运行 180 分钟

新安装和长时间不用的变压器，运行前应用1500兆欧表分别测量线圈之间及线圈对地的绝缘电阻，电阻值不低于0.5兆欧时方可使用。

使用中，升流变压器和操作台必须可靠接地，以保证安全。

升流时应缓慢均匀，搬运时应避免过大震动。

调压器与电刷接触面应保持清洁，视情况可用90％酒精蘸棉纱擦拭干净。

本设备应存放于室内清洁、通风、干燥之处。
