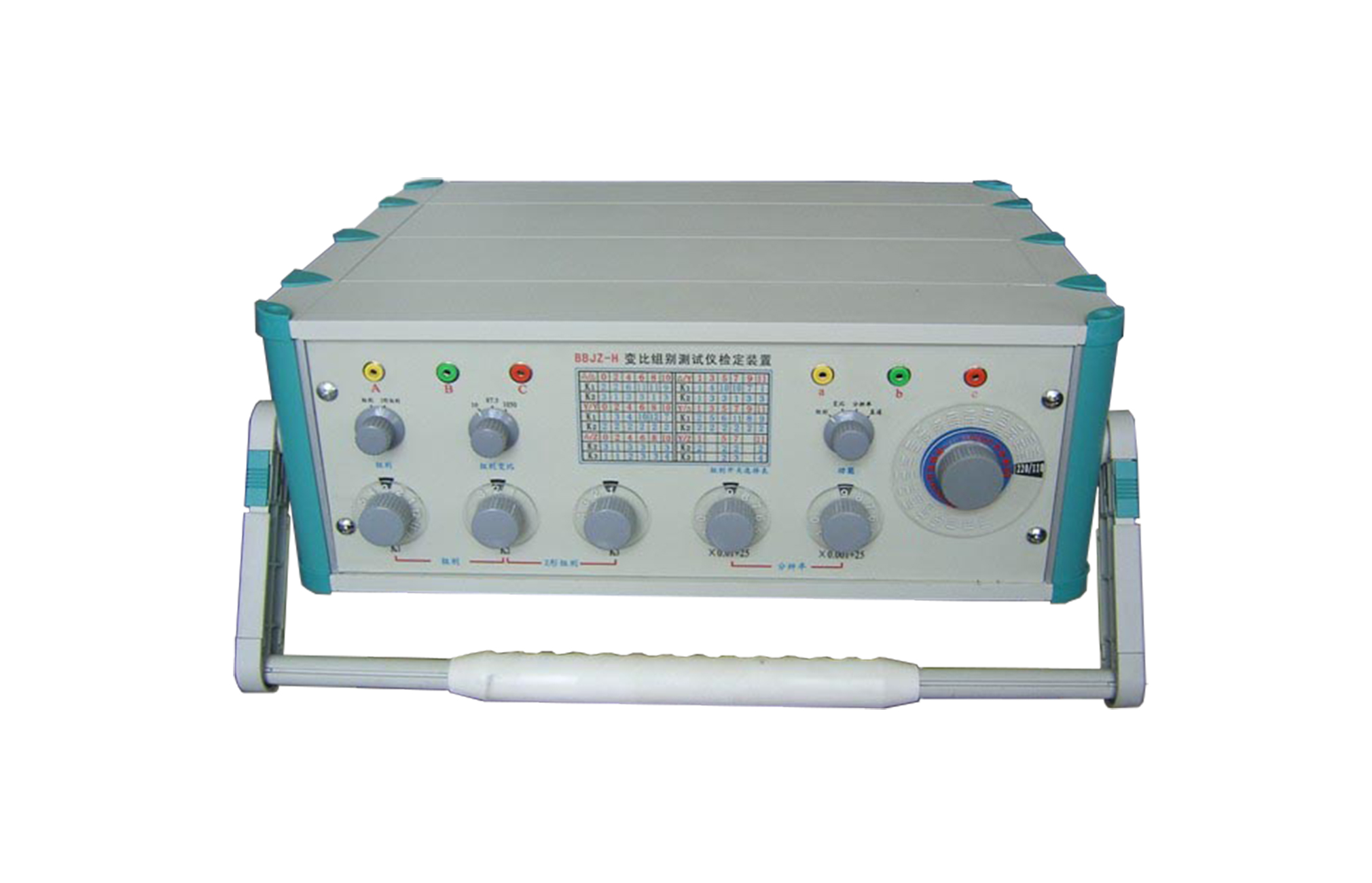

变比整检装置使用说明书

一、产品概述

变比整检装置是用于对变比测试仪、变比组别测试仪进行检定和校准的专业设备。装置内置标准三相PT，可提供20种标准变比值、12种组别及10组Z形组别，同时具备分辨率测试和直通自校功能，覆盖变比测试仪的全部检定项目。

二、性能指标

2.1 变比测试功能

可预置的标准变比值共20种：

220/110、220/35、220/10、220/6、110/35、110/10、110/6、35/10、35/6、35/0.4、10/10、10/6、10/0.4、6/0.4、27.5/0.4、27.5/6、24/6、110、550、1100

即UAB/Uab的值有上述20种选择。此时UAB额定电压为400V，装置可在额定电压的20%～120%范围内工作。二次电压Uab可承担不小于100KΩ的负荷，要求被试变比测试仪的二次输入阻抗≥100KΩ，此时标准变比值的误差小于0.02%。

2.2 分辨率测试功能

当功能选择开关置于"分辨率"时，可测试变比测试仪所显示值的分辨率。

"变检"可预置25.001、25.002……25.099共99个值，供测试各种变比测试仪的分辨率时使用。分辨率测试时对误差不作要求，但检定变比测试仪分辨率时，变比测试仪的显示值应随分辨率的增减有明显变化。

2.3 组别测试功能

"变检"将标准三相PT按一次星形/二次星形或三角形、一次三角形/二次星形或三角形接法，组成12种组别，可对变比组别测试仪的全部组别进行测试。

组别测试时的变比值可选25（10/0.4）、87.5（35/0.4）、1050三种，其组别测试时的标准三相PT各单相误差全部小于0.1%。

2.4 Z形组别测试功能

Z形组别共有10组（△/Z或Y/Z），其它性能指标与组别测试功能完全相同。

2.5 直通测试功能

该功能将变比测试仪的一次电压UAB直接连接于二次端（a、b端），即UAB=Uab，可对变比测试仪进行1/1的自校。

注意：不能在不允许直通的变比测试仪的检定中使用。

三、使用操作方法和步骤

3.1 接线

将"变检"的A、B、C和a、b、c端钮，对应接于所测变比组别测试仪的相应端钮上。

3.2 变比测试

功能选择在"变比"档位

对变比测试仪的20个标准变比值逐一进行测试

根据被测变比测试仪所显示的结果，逐一计算各变比时的误差，确定变比测试仪的准确度

误差计算公式：

变比相对误差 =（显示变比值 - 标称值）÷ 标称值 × 100%

公式中的标称值为"变检"所给出的标准变比的计算值。

3.3 组别测试

功能选择在"组别"档位，组别变比开关置于"25"

根据面板上的"组别开关选择表"选择开关K1和K2的位置

此时被测变比组别测试仪应工作在"测组别"状态，其显示的组别应与组别开关选择表中所显示的全部组别一致，以此判定被测品在组别测试时是否合格

将组别变比开关分别置于"87.5"和"1050"，重复上述操作过程

3.4 Z形组别测试

确定变比组别测试仪对Z形组别的三相变压器能否测试

功能开关工作在"测组别"状态，将开关选择为"Z形组别"档

开关K2和K3按组别开关选择表的△/Z或Y/Z的内容作相应选择

组别变比分别在25、87.5、1050三个变比值的情况下选择，重复上述操作过程

3.5 分辨率测试

功能选择在"分辨率"档位

将两个分辨率开关先置"0"，同时将变比测试仪选择在测变比工作状态

记录此时变比测试仪的变比显示值的小数部分（整数部分应为25）

逐档调节分辨率开关的数值，此时变比测试仪所显示的变比值的小数部分，应在原基础上加上分辨率开关的标称值，以此判定变比测试仪显示值的分辨率

3.6 直通自校

功能选择开关置于"直通"状态

变比测试仪的一次侧电压直接输入到二次侧，此时变比显示值应为1.0000

如果不同，即为该被测变比测试仪在此时的误差

补充说明

上述6条测试内容，可根据不同变比组别测试仪的相应要求选择相应的测试项目，即可有针对性地抽测某个试验项目。
