继电保护校验仪使用说明书

一、概述

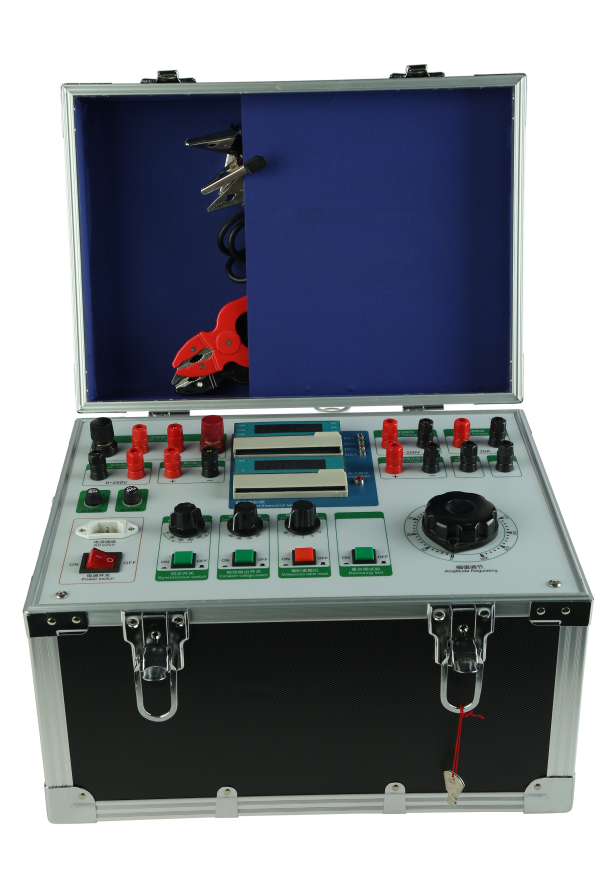

继电保护校验仪是我公司开发成功的新一代校验装置。该仪器内部的交直流电压、电流源采用了最新的电源技术，使仪器在电路设计、器件选型、面板布局、内部结构设计上达到国内先进水平。

本仪器具有功能完善、选材优良、测试项目数据清晰、操作简单等优点，是电力继保部门的首选设备。

二、技术指标与性能

2.1 工作条件

工作电源：AC220V ±10%，50Hz

工作温度：-10℃ ～ 40℃

相对湿度：≤85%

大气压力：86 ～ 106Kpa

2.2 输出电源

交流电压：0 ～ 250V / 3A

交流电流：0 ～ 5A / 7.5V；0 ～ 20A / 25V；0 ～ 100A / 7.5V

直流电压：0 ～ 250V / 3A

直流电流：0 ～ 20A / 25V

恒定电压输出：DC24V / DC48V / DC110V / DC220V

2.3 性能指标

电流、电压表：4½位

数字毫秒表：0 ～ 99.9999s

三、功能

量度继电器：可测量电流、电压继电器的启动值、返回值及返回系数。

时间继电器：可测量启动值、返回值及动作时间。

中间继电器：可测量带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及动作时间。

重合闸继电器：可进行电容充电试验、充电时间、重合闸时间及中间元件测试。

差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。

其他：各种非常见继电器测试。

四、输出电源操作

4.1 交流电压（0 ～ 250V）输出

将 T1 调至 AC250V

合上同步开关

调节 T4，J2 端输出 0 ～ 250V 交流电压

X1 显示当前电压值，ACV 指示灯亮

4.2 交流电流（0 ～ 5A / 0 ～ 20A / 0 ～ 100A）输出

将 T1 调至 AC5A（或 AC20A / AC100A）

合上同步开关

调节 T4，J1 端输出对应量程交流电流

X1 显示当前电流值，ACA 指示灯亮

4.3 直流电压（0 ～ 250V）输出

将 T1 调至 DC250V

合上同步开关

调节 T4，J3 端输出 0 ～ 250V 直流电压

X1 显示当前电压值，DCV 指示灯亮

4.4 直流电流（0 ～ 20A）输出

将 T1 调至 DC20A

合上同步开关

调节 T4，J4 端输出 0 ～ 20A 直流电流

X1 显示当前电流值，DCA 指示灯亮

⚠️ 调节电流时，严禁超过额定电流，否则损坏仪器。

4.5 恒定电压输出

T2 调至 24V，合上恒定输出开关，J5 端输出 DC24V

T2 调至 48V，合上恒定输出开关，J5 端输出 DC48V

T2 调至 110V，合上恒定输出开关，J5 端输出 DC110V

T2 调至 220V，合上恒定输出开关，J5 端输出 DC220V

五、注意事项

仪器与继电器接线时不要打开电源开关，检查接线无误后再开机。

试验前请预热 5 ～ 10 分钟，以保证测量准确度。

测量触点动作时间时，加入额定值后应将毫秒表清零。

仪器工作异常时，请先检查各保险座，损坏后更换同型号即可恢复；非保险问题请联系本公司，勿自行检修。

各输出电源间不能短路，触点端子不能与输出电源短路，以免损坏仪器。

试验完毕，拆除接线前先关闭仪器电源。

使用前请仔细阅读本说明书。

本说明书内容如有变更，恕不另行通知，以实物为准。
