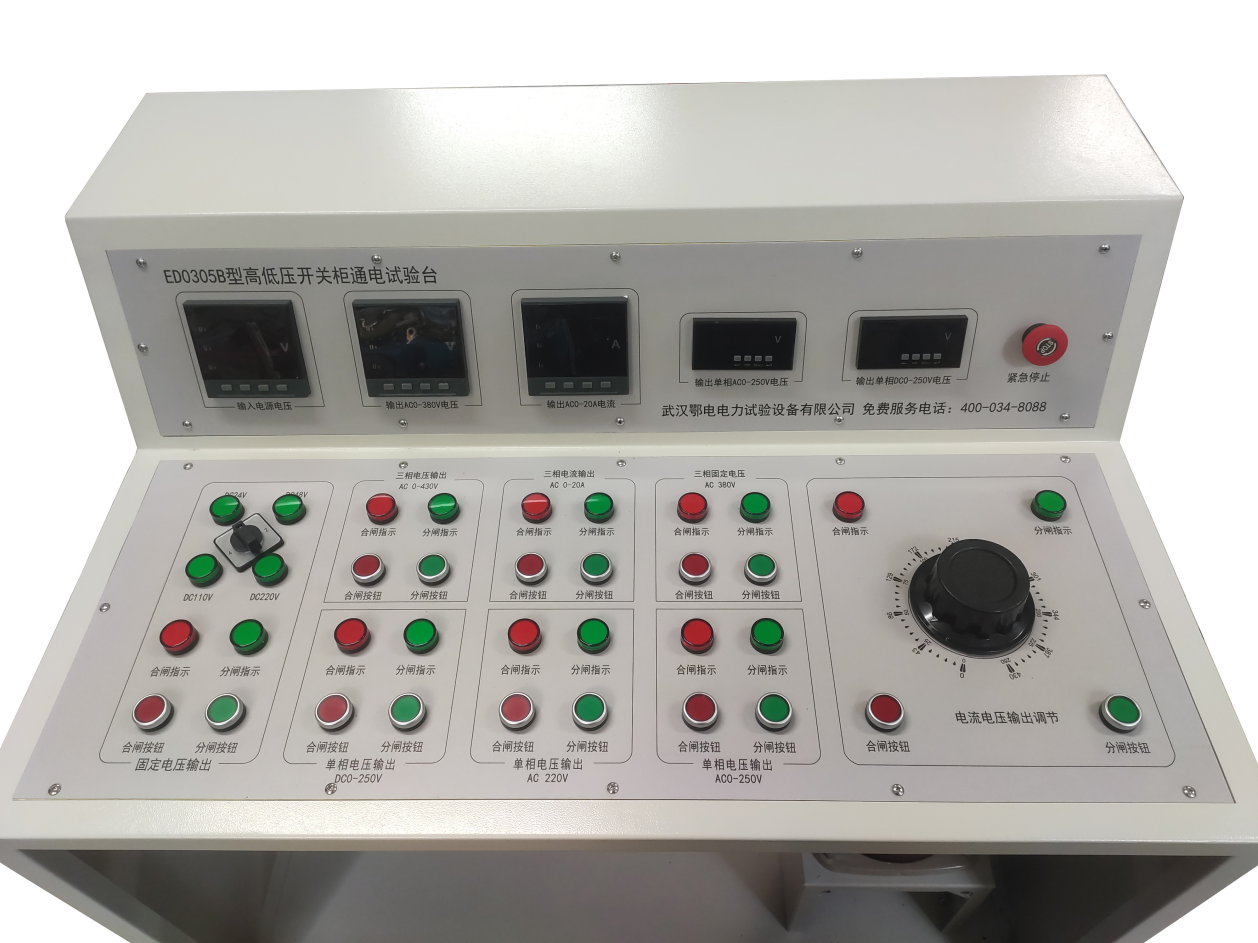

高压开关柜通电试验台使用说明书

一、产品概述

本设备用于各种高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

二、技术参数

输入电源：三相四线AC 380V

输出电压及电流：

单相DC 24V输出固定值一组

单相DC 48V输出固定值一组

单相DC 110V输出固定值一组

单相DC 220V输出固定值一组

三相AC 380V输出固定值一组

单相AC 0～250V输出一组

单相DC 0～250V输出一组

三相交流电流输出AC 0～20A一组

单相AC 22V输出固定值一组

三相AC 0～430V一组

外形尺寸：1000×700×1300mm

重量：75KG

三、安全警告

通电前务必确认调压器处于零位（逆时针旋转至不能旋动为止）。

调压器回零时用力不宜过大，能旋动即可，防止损坏。

所有试验完成后，必须先将调压器回零，再按停止按钮断电。

分合闸试验必须采用点动方式操作，严禁长按。

四、操作说明

4.1 三相交流电流0～20A输出

检查三相交流电流输出的调压器是否处于零位（逆时针旋转调压器手柄直至不能旋动为止，注意用力不宜过大）。

合上背板上的断路器，此时面板各仪表点亮。调节输入电压下方的转换开关，检查输入三相电压是否平衡。

按下三相交流电流启动按钮，启动指示灯点亮，停止指示灯熄灭。

缓缓顺时针方向调节调压手柄，调节至所需的输出电流为止。

试验完成后，缓缓逆时针方向调节调压手柄，将调压器回至零位。

按下三相交流电流停止按钮，合闸指示灯熄灭，分断交流电压输出。

4.2 交流电压0～250V输出

检查交流电压输出的调压器是否处于零位（逆时针旋转调压器手柄直至不能旋动为止，注意用力不宜过大）。

合上背板上的断路器，此时面板各仪表点亮。调节输入电压下方的转换开关，检查输入三相电压是否平衡。

按下交流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。

缓缓顺时针方向调节调压手柄，调节至所需的输出电压为止。

试验完成后，缓缓逆时针方向调节调压手柄，将调压器回至零位。

按下交流电压停止按钮，合闸指示灯熄灭，分断交流电压输出。

4.3 直流电压0～250V输出

检查直流电压输出的调压器是否处于零位（逆时针旋转调压器手柄直至不能旋动为止，注意用力不宜过大）。

合上背板上的断路器，此时面板各仪表点亮。调节输入电压下方的转换开关，检查输入三相电压是否平衡。将固定电压转换开关转换到0位。

按下交流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。

缓缓顺时针方向调节调压手柄，调节至所需的输出电压为止。直流输出电压在固定直流电压表上读取。

试验完成后，缓缓逆时针方向调节调压手柄，将调压器回至零位。

按下交流电压停止按钮，合闸指示灯熄灭，分断交流电压输出。

4.4 固定交流电压380V输出

合上侧板上的断路器，此时面板各仪表点亮。调节输入电压下方的转换开关，检查输入三相电压是否平衡。

按下固定交流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。此时相应接线柱上有AC380V交流电压输出。

试验完成后，按下固定交流电压停止按钮，合闸指示灯熄灭，分断交流电压输出。

4.5 固定直流电压输出

合上背板上的断路器，此时面板各仪表点亮。调节输入电压下方的转换开关，检查输入三相电压是否平衡。

将固定电压转换开关转换到适当位置：

1位：输出DC24V

2位：输出DC48V

3位：输出DC110V

4位：输出DC220V

按下固定直流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。此时相应接线柱上有直流电压输出。

试验完成后，按下固定直流电压停止按钮，合闸指示灯熄灭，分断交流电压输出。

4.6 交流分合闸电压输出

检查交流电压输出的调压器是否处于零位（逆时针旋转调压器手柄直至不能旋动为止，注意用力不宜过大）。将分合闸线圈接到交流分合闸电压的相应接线柱上。

合上背板上的断路器，此时面板各仪表点亮。调节输入电压下方的转换开关，检查输入三相电压是否平衡。

按下交流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。

缓缓顺时针方向调节调压手柄，调节至所需的输出电压为止。

做分闸试验时，按"交流分合闸电压"绿色按钮，此时分闸线圈有电压。操作应为点动方式。

做合闸试验时，按"交流分合闸电压"红色按钮，此时合闸线圈有电压。操作应为点动方式。

试验完成后，缓缓逆时针方向调节调压手柄，将调压器回至零位。

按下交流电压停止按钮，合闸指示灯熄灭，分断交流电压输出。

4.7 直流分合闸电压输出

检查直流电压输出的调压器是否处于零位（逆时针旋转调压器手柄直至不能旋动为止，注意用力不宜过大）。将分合闸线圈接到直流分合闸电压的相应接线柱上。

合上背板上的断路器，此时面板各仪表点亮。调节输入电压下方的转换开关，检查输入三相电压是否平衡。将固定电压转换开关转换到0位。

按下直流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。

缓缓顺时针方向调节调压手柄，调节至所需的输出电压为止。

做直流分闸试验时，按"直流分合闸电压"红色按钮，此时分闸线圈有电压。操作应为点动方式。

做直流合闸试验时，按"直流分合闸电压"绿色按钮，此时合闸线圈有电压。操作应为点动方式。

试验完成后，缓缓逆时针方向调节调压手柄，将调压器回至零位。

按下直流电压停止按钮，合闸指示灯熄灭，分断直流电压输出。

五、注意事项

所有操作前，必须确认调压器已回至零位。

升压和降压均须缓慢均匀进行，严禁快速旋转调压手柄。

分合闸试验必须采用点动方式，严禁长按按钮。

试验完毕后，操作顺序为：调压器回零 → 按停止按钮 → 断电 → 拆除接线。

设备应存放于室内清洁、通风、干燥之处，搬运时避免剧烈震动。

如有疑问，请联系设备供应商获取技术支持。
