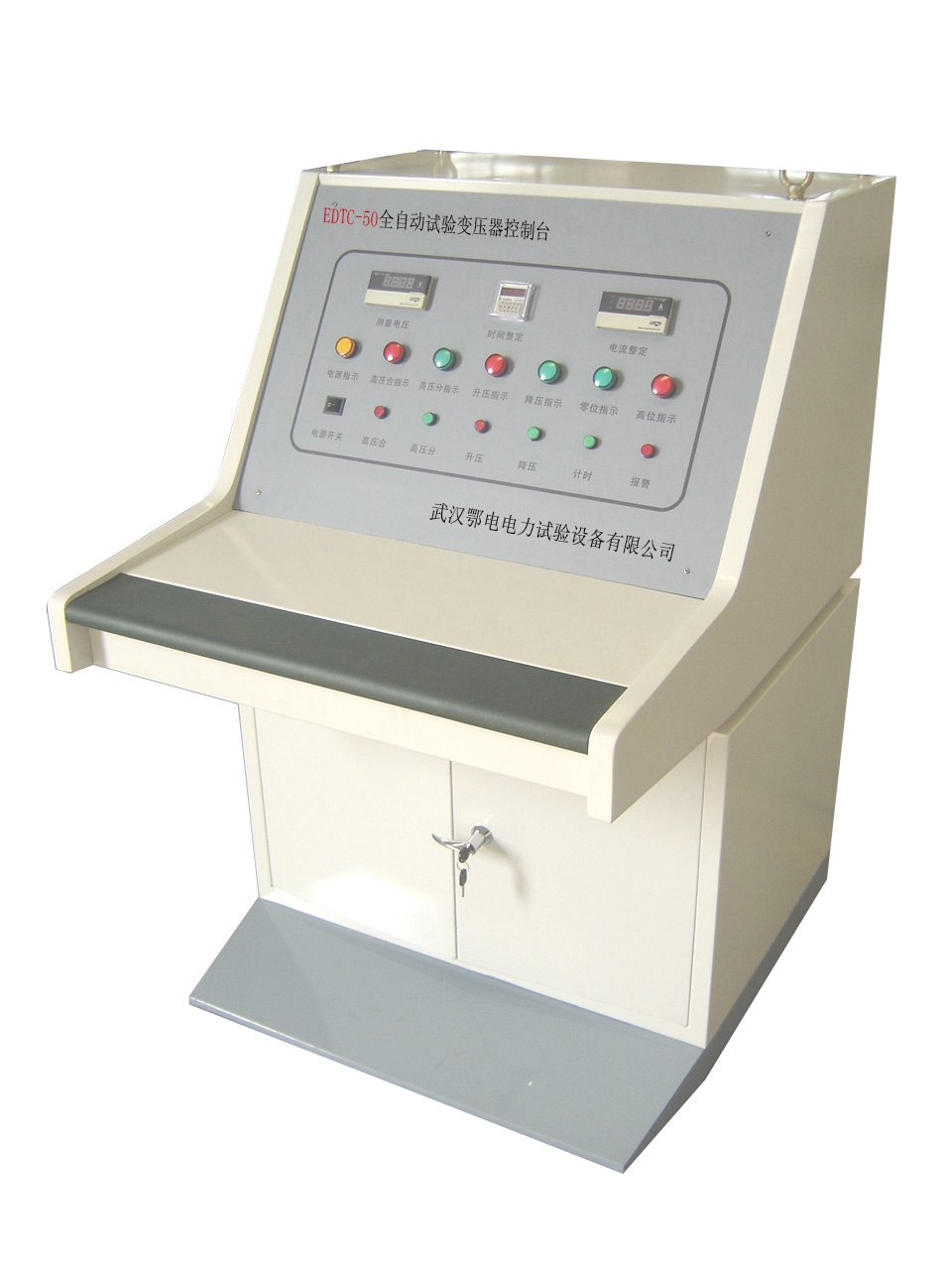

全自动控制台使用说明书

一、产品概述

本设备依据国家最新行业试验标准设计，安全可靠、功能强大、使用方便、维护简单。

主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

适用于电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等。

二、安全警告

高压危险：试验过程中输出电压最高可达5000V，严禁在通电状态下触碰输出端。

专人操作：操作人员须经培训后方可使用。

接地要求：使用前必须确保设备可靠接地。

禁止擅自改装：控制台与变压器为配套设计，禁止自行调整变比。

三、技术参数

额定容量：0.5kVA

输入电压：AC220V ±10%，50Hz±2Hz

变比：25:1（固定，不可自行调整）

输出电压：0～5000V

测量电压：0～100V

输出电流：0～100mA

电压测量精度：1.0%FS ±3字

电流测量精度：1.0%FS ±3字

计时范围：0～9999S（特殊模式可长时间工作）

使用环境：温度 0～50℃，相对湿度 ≤85%RH

显示屏：7寸触摸液晶屏，全英文界面

四、面板与显示说明

电压/电流/时间：实时数据，大屏显示，读数清晰。

高压指示灯：试验过程中常亮，提醒注意高压。

状态提示：全英文引导式提示，无需说明书亦可操作。

报警声音：试验通过/失败均有声音报警。

五、操作方法

5.1 开机与界面

接通AC220V电源，设备自动启动，7寸触摸屏显示主界面。全英文操作界面，所有功能均通过触摸屏设定。

5.2 设定变比

通过数字键盘直接输入试验变压器变比（本机固定为25:1）。连接不同电压等级的试验变压器时，仅需修改此参数，一个控制台可配套多台变压器使用。

5.3 设定升压速度

按需选择升压速度，可选值如下：

0.1KV/S

0.5KV/S

1KV/S（默认）

5KV/S

5.4 自动试验模式

操作步骤：

设定目标电压、计时时间、升压速度。

按"启动"键，电压自动升至设定值。

到达设定电压后，自动开始计时。

计时到达后，自动显示试验结果（通过/失败），自动回零并断开高压。

试验结果自动判断：通过或失败，并自动记录试品过电流、闪络或击穿时的电压值。

5.5 手动试验模式

操作步骤：

设定目标电压。

按"升压"键，电压上升，设备自动判断上限位，有过电压保护。

按"降压"键，电压下降，设备自动判断下限位。

按"暂停"键，任意点暂停，升降压停止，暂停时间由操作人员灵活掌握，方便观察试品状态。

手动模式类似传统电动升/降压方式，上升/下降由按钮控制。

六、校准方法

采用全数字式校准方式，通过触摸屏直接输入校准参数，无需电位器调整，现场使用方便，精度易于控制。

七、注意事项

本机为升压变压器与调压器一体式设计，变比不可自行调整，请勿拆机。

试验前请确认被试品已可靠接地。

试验过程中请勿触碰输出端，高压指示灯亮起时须格外注意。

试验完成后，等待电压自动回零并断开高压后方可拆卸被试品。

设备采用硬、软件抗干扰技术，请勿在强电磁干扰环境下使用。

八、维护与存放

存放环境：温度 0～50℃，湿度 ≤85%RH，避免阳光直射。

清洁方式：用干布擦拭屏幕，禁止使用溶剂。

定期检查：每次使用前检查电源线、接地线是否完好。
