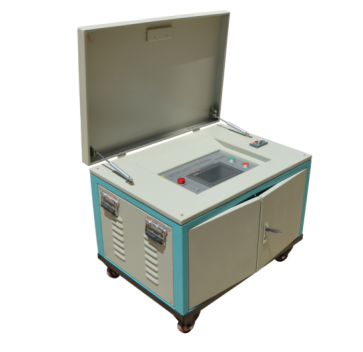

电子多倍频发生器使用说明书

一、产品概述

变压器、电磁式电压互感器等绕组类电气设备进行工频耐压试验只能检验其绕组的主绝缘（绕组与绕组之间、绕组对箱壳和铁芯对地部分），而绕组的匝间、层间纵绝缘部分未能受到检验。随着电压等级的提高，线圈类电气设备的匝间绝缘相对比较薄弱，对匝间绝缘的考验显得极其重要。

在额定频率下施加1.2倍额定电压时，铁芯磁通将达到饱和，励磁电流急剧增加，因此给铁芯施加1.3倍额定值以上的工频激励电压是行不通的。只有提高励磁电源频率来提高绕组匝间电压，才能达到预期的试验电压（一般感应耐压试验频率为100、150、200Hz，是工频的整数倍，故称为倍频感应耐压试验）。从二次侧施加频率高于工频的试验电压，一次侧感应出相应的试验电压，电压分布情况与运行时相同，且高于运行电压，达到考核电压互感器纵绝缘的目的。

本装置采用电力电子技术，内部核心部分使用变频调节器，参数预置、保护设置、频率选择、电压调节控制等全部采用数字控制技术，操作简单，性能可靠，能较好地满足变压器、互感器感应耐压试验的需要。

二、主要用途

变压器绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验。

35kV～220kV电磁式电压互感器的感应耐压试验，考核其分级绝缘水平。

电压互感器空载电流及伏安特性测量。

电机及小型变压器绕组的感应试验。

可作为串联谐振试验装置的变频电源或工频单相调压器使用。

三、工作原理

本装置基于电力电子变频技术，核心电路采用三相桥式逆变拓扑结构，控制核心采用DSP数字信号处理器。

通过高频PWM调制与多级滤波系统，实现50Hz基频至200Hz（四倍频）的精准电压输出。装置外置LC滤波回路，保证输出波形畸变率小于3%。外置带抽头的补偿电感用于补偿被试设备的电容电流，提高装置的带负载能力。

由于摒弃了传统的三相五柱式三倍频发生器的产生原理，装置在体积、重量、频率灵活性、操作简便性等方面均有显著提升。

四、主要技术参数

容量：3～20kVA（常用），更大容量可定制，部分型号可达150kVA

输入电压：AC三相380V±10%（也可接入单相220V于电源输入的A、C端，此时容量约减半）

电源频率：50Hz

输出电压：0～400V（配合升压变压器后电压可变高，另配）

输出频率：50Hz、100Hz、150Hz、200Hz（可选），部分型号支持250Hz或30～300Hz连续可调

波形畸变率：小于3%

显示方式：7寸或8寸彩色液晶触摸屏

数据存储：最多可达3200组

电压调节步长：1V、2V、5V、10V（可实时切换）

保护功能：过压保护、过流保护、闪络保护、过热保护等多重保护

打印方式：热敏打印机，支持汉字打印

符合标准：DL/T 848.4—2004

五、装置特点

采用电力电子技术与变频调节器为核心，全部数字控制，输出精准稳定。

体积小、重量轻（最小规格约500×350×360mm，最轻约17.5kg），便于携带，便于大功率化。

不只产生三倍频，还能产生1、2、3、4倍频的试验电压输出。

操作、接线简单，对现场试验电源容量的要求有很大程度的降低。

内置LC滤波回路，保证波形畸变率在指标范围内。

外置带抽头的补偿电感，提高装置带负载能力。

触摸式操作，彩色液晶显示，支持数据存储与异地打印。

六、操作方法

按背板接线图接好线路，确认所有连接可靠，装置必须接地良好。

接通电源，打开钥匙开关，将所有调压器调至零位，按起动按钮，装置进入待机状态。

在触摸屏上设置试验频率（50Hz / 100Hz / 150Hz / 200Hz）。

设置试验电压值及耐压时间。

设置保护参数：过压保护值、过流保护值、闪络保护值。

按"升压"键，装置开始输出，按设定步长逐步升压至目标电压。

达到试验电压后，计时器自动开始耐压计时。

耐压时间到后，按"降压停机"键，装置自动降压并停止输出。

试验完成后，可进行数据保存、查询及打印操作。

七、保护功能说明

过压保护：输出电压超过设定极限值时，自动关断输出。

过流保护：输出电流超过设定极限值时，自动关断输出。

闪络保护：高压瞬间变化值达到闪络保护值时，自动关断输出。

过热保护：功率元件温度过高时，自动关断输出。

任一保护动作后，需按面板"故障复位"键恢复，方可重新开始试验。如遇紧急情况，可直接按"紧急停机"键快速关断输出。

八、注意事项

本设备应由高压试验专业人员使用，操作前应仔细阅读说明书并经反复操作训练。

操作人员应不少于2人，严格遵守本单位有关高压试验的安全作业规程。

除熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

各联接线不能接错，否则可导致装置损坏。

装置输出为高电压，必须可靠接地，注意操作安全。

接入单相220V电源时，输出容量约为额定值的一半，请注意评估是否满足试验需求。

升压过程应均匀步进，避免电压突变。

试验完毕后，必须先将调压器归零，再切断电源，最后方可拆除接线。

九、维护保养

定期检查：定期检查各连接线、接头是否牢固，有无松动或腐蚀。

清洁保养：保持设备清洁，避免灰尘和污垢影响电气性能，注意防尘防潮。

波形监测：定期使用示波器等工具监测输出波形，确保波形畸变率符合指标。

频率校准：定期校准设备，确保输出频率的准确性。

电池与存储：长期不用时应充满电存放，定期检查电量，避免电池过放。
