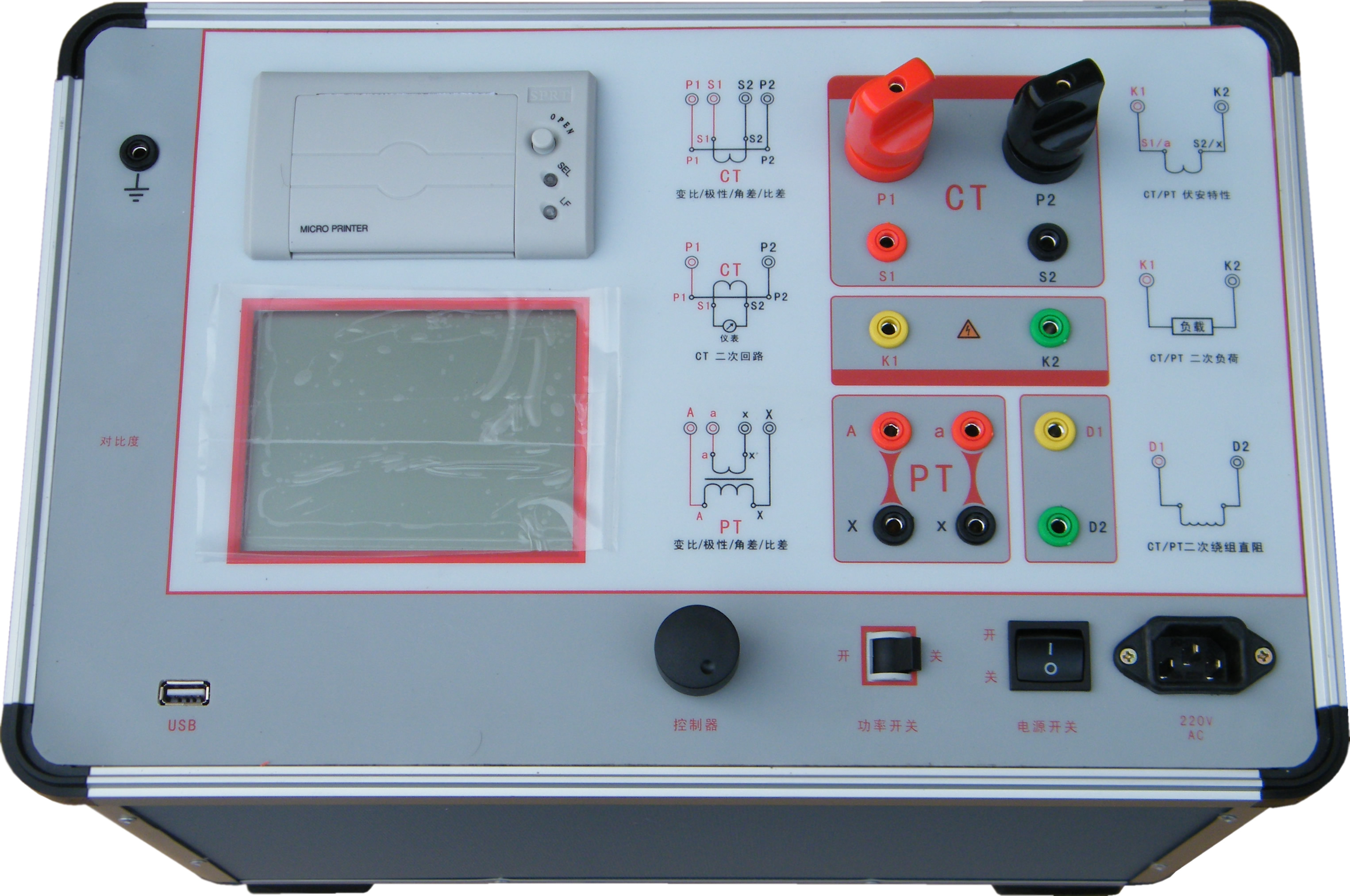

互感器伏安特性测试仪使用说明书

概述

本测试仪专为电流互感器（CT）和电压互感器（PT）的伏安特性测试而设计，可对保护类、计量类CT/PT进行全自动测试。仪器单机输出电压0～2500V，电流0～1000A，无需外接任何辅助设备，单机即可完成全部检测项目。测试结果由大屏幕液晶图形化显示，并可通过自带微型打印机现场打印，也可通过U盘转存至PC端生成检测报告。整机重量不超过22Kg，小巧轻便，非常适合实验室及现场检测使用。

一、设计用途

本测试仪设计用于对保护类、计量类电流互感器（CT）和电压互感器（PT）进行自动测试，全面覆盖伏安特性、励磁特性、误差曲线、变比极性、角差比差、直阻、负荷等全部检测项目。

仪器既适用于试验室的精密检测，也适用于变电站、发电厂等现场环境的快速检测，满足不同场景下的测试需求。

二、参考标准

本测试仪的设计与测试方法严格遵循以下国家标准：

GB 1207-2006《电压互感器》

GB 1208-2006《电流互感器》

所有测试项目及数据处理均满足上述规程要求，测试结果具有权威性和可追溯性。

三、主要特征

1. CT/PT全覆盖，输出能力强

仪器同时支持电流互感器（CT）和电压互感器（PT）的检测。单机输出电压0～2500V，输出电流0～1000A，完全满足各类CT/PT的测试需求，无需额外配置升压或升流设备。

2. 满足国家规程要求

所有测试项目均严格按照GB 1207、GB 1208等国家规程执行，测试数据符合标准要求，可直接用于设备验收和定期检验。

3. 单机完成全部检测，无需辅助设备

仪器集成了升压、升流、测量、计算、存储、打印等全部功能，无需外接任何辅助设备，单机即可完成伏安特性、励磁特性、误差曲线、变比极性、角差比差、直阻、负荷等所有检测项目，现场使用极为方便。

4. 自带微型打印机，现场即打即出

仪器内置微型快速打印机，测试完成后可直接在现场打印测试结果，无需返回办公室处理数据，大幅提高现场工作效率。

5. 智能控制器，操作简单

采用智能控制器作为核心，配备大屏幕液晶显示和图形化操作界面，所有操作均为中文菜单引导，操作人员无需专业培训即可独立完成全部测试。

6. 图形化显示，直观清晰

大屏幕液晶以图形化方式显示测试界面，伏安特性曲线、误差曲线等均可实时绘制显示，测试过程一目了然。

7. 自动计算拐点值

仪器按照规程要求，自动识别并给出CT/PT的励磁拐点值，无需人工判断，避免人为误差。

8. 自动生成误差曲线

仪器可自动计算并给出5%和10%误差曲线，方便操作人员快速判断互感器的准确级是否满足要求。

9. 大容量存储，掉电不丢失

仪器可保存3000组测试资料，即使意外断电，已存储的数据也不会丢失，确保测试数据的完整性和安全性。

10. U盘转存，PC端生成报告

支持通过U盘转存测试资料，可连接标准PC进行数据读取，并生成规范的检测报告，方便归档管理和上报。

11. 小巧轻便，利于现场携带

整机重量不超过22Kg，体积小巧，携带方便，非常适合现场测试使用。

四、工作条件要求

1. 电源要求

输入电压：220VAC ±10%，额定频率：50Hz。

2. 接地要求

测试仪应由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仪器仍然可以使用，但我们不保证操作安全，请务必确保接地可靠。

3. 环境温度

仪器各项参数对应的环境温度为23℃ ±5℃。超出此温度范围时，测量准确度可能受到影响。

4. 校验有效期

仪器的各项保证值在出厂校验后一年内有效。超过有效期后，建议重新进行校验以确保测量准确度。

五、数据查询

在CT/PT测试主界面中，选择进入"数据查询"试验界面。根据需要选择以下测试选项：

励磁、负荷、直阻、变比极性、角差比差、返回

选定测试项目后，进入对应测试界面，显示仪器中该项目下所保存的最新测试结果。

可选择以下操作：

上页：查看上一页测试记录

下页：查看下一页测试记录

转存：将当前页面显示的测试记录转存至U盘

返回：返回上一级菜单

清除：清除当前项目的测试记录

转存操作说明：

将U盘插入测试仪通讯口"USB"，点击"转存"按钮，仪器会将当前页面所显示的测试记录转存至U盘中。每条记录转存时间约2秒钟，转存结束后，界面提示"转存完毕"。

六、PC机操作软件使用说明

第一步：安装软件

将配套光盘放入计算机光驱中，解压"软件"至C盘根目录，打开Execute文件夹，选择"Dqsy"文件，即为互感器测试软件。

第二步：连接U盘

将存储试验数据的U盘连接至计算机USB接口。

第三步：打开软件并选择互感器类型

打开"Dqsy"软件，根据被测设备选择互感器种类："CT"（电流互感器）或"PT"（电压互感器）。

第四步：上传数据

选择"上传"功能，将U盘中的试验数据上传至计算机。每次可上传四组试验数据，继续选择"上传"可选择另外四组数据，直至全部数据上传完毕。

上传结束后，可根据需要选择以下功能：

伏安特性试验：查看并分析伏安特性曲线

误差曲线：查看5%和10%误差曲线

变比极性试验：查看变比和极性测试结果

角差比差测试：查看角差和比差数据

负荷测试：查看负荷特性数据

直阻测试：查看直流电阻数据

第五步：保存数据

选择"保存"选项，软件以HTML格式保存相应试验数据，使用IE浏览器即可直接查看，非常方便。

第六步：打印报告

选择"打印"选项，软件以报表形式显示测试结果，可直接连接打印机打印输出，方便归档。

第七步：PT测试

PT励磁特性测试的操作流程与上述CT操作完全相同，请参照执行。

七、注意事项

测试前请确认所有接线正确无误，特别是CT/PT的极性不可接反。

测试仪输出电压最高可达2500V，输出电流最高可达1000A，操作时请注意安全，严禁在通电状态下触摸接线端子。

测试完毕后，仪器会自动放电，但在放电完成前请勿接触被测试品。

请在规定的工作环境温度（23℃ ±5℃）范围内使用，以保证测量准确度。

仪器保证值在出厂校验后一年内有效，超期请重新校验。

保护接地必须可靠连接，否则存在安全隐患。

本说明书最终解释权归仪器制造商所有，如有技术更新，以最新版本为准。
