电缆故障测试仪使用说明书

一、仪器概述

本电缆故障测试仪可以测试35KV以下电压等级的各种类型电缆的高阻闪络性故障、泄漏性故障、低阻短路性故障及断路故障。

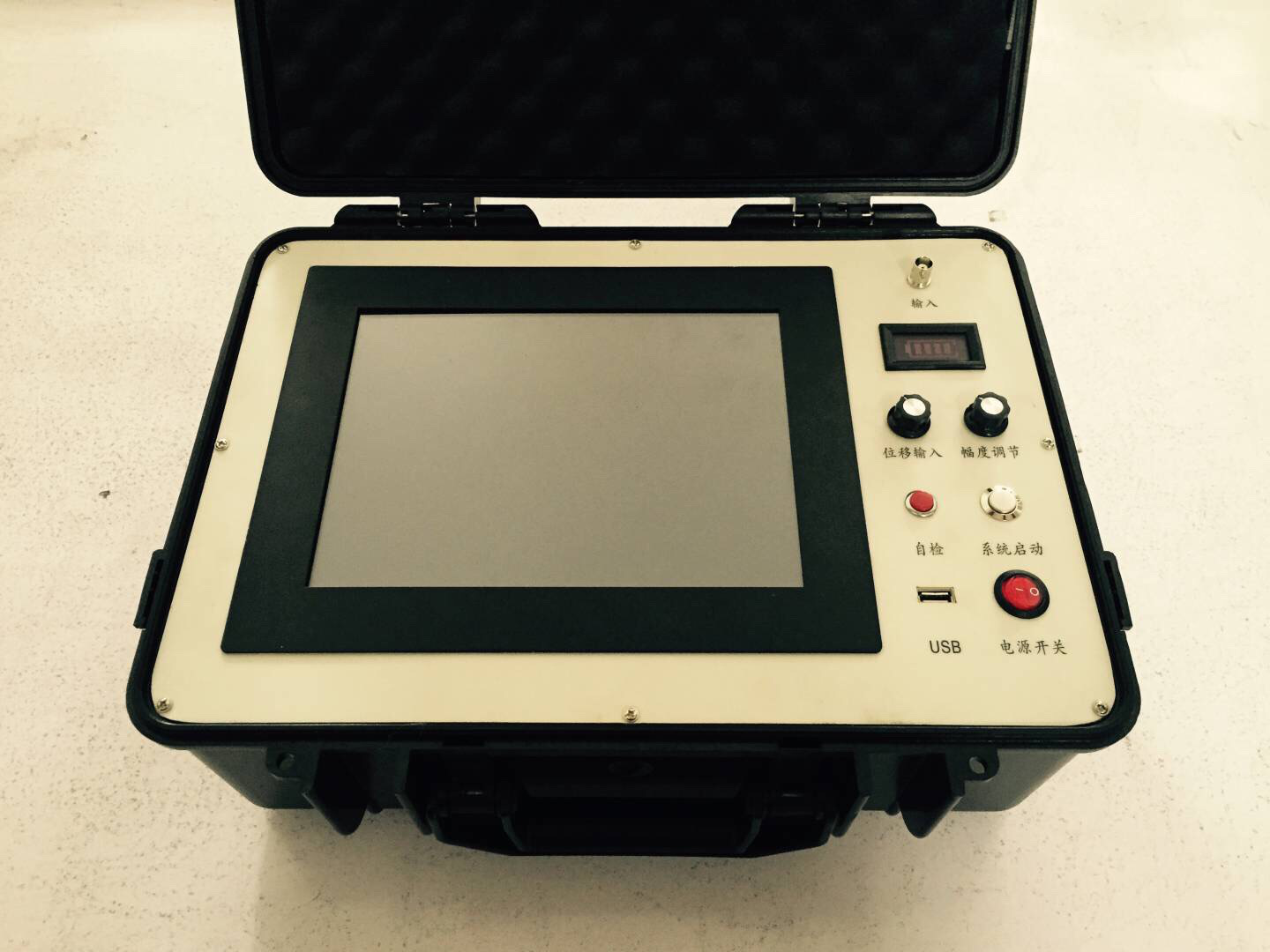

本测试仪采用箱式结构，采用触摸屏操作界面，所有功能按键均在屏幕上直观地显示，用户可通过触摸屏直接操作。具有波形储存功能，可以储存大量的现场测试波形，供随时调用观察和同屏比较。测试界面简单清晰，功能按键定义简单明了，测量方法简单快捷。

二、技术说明

（一）主要技术指标

检测方法：低压脉冲法、高压闪络法。

测试距离：低压脉冲法时最大测试距离60Km；高压闪络法时最大测试距离40Km。

系统测试精度：小于20cm。

脉冲幅度：负载阻抗在50Ω时不小于250Vpp。

长度选择：小于1KM、小于3KM、大于3KM三种。

采样频率：6Mhz、12Mhz、24Mhz、48Mhz、96Mhz、192Mhz。

读数分辨率：1m。

预置了5种电缆介质的电波传播速度：油浸纸、不滴流为160m/μs；交联聚乙烯为172m/μs；聚氯乙烯为184m/μs；以及其它类型电缆的电波传播速度可自设置。对于其它类型电缆，利用本机的测速功能可以在输入该类型电缆的已知全长后，测出电波在该电缆中的传播速度。

采样方式：电流取样法、电压取样法。

工作条件：温度-20℃～+55℃，相对湿度90%。

体积：430mm×300mm×190mm。

重量：约10kg。

（二）测试原理

电缆故障一般分为两大类：短路、开路、低阻故障和高阻闪络、泄漏故障。根据雷达测距原理，在测试端向电缆发射一个脉冲信号。在特性阻抗不匹配处，就会产生反射波，将入射波形和反射波形采集下来并显示在屏幕上，用双电子游标卡在波形的两个特征拐点上。根据电波在该类型电缆中传播速度，便可测算出故障点到测试端的距离。

计算公式为：S = VT / 2

其中：S为故障点距测试端的距离；V为电波在电缆中的传播速度；T为电波在电缆测试端到故障点间传播一个来回所需的时间。

在V和T已知的情况下，就可计算出S，只需用双电子游标卡在波形的特征拐点上，就可自动完成。

三、操作方法与步骤

开机前准备工作

现场故障测试前应首先检查仪器电量是否充足，若电量不足时，应外接电源，仪器方可正常使用。

一般测试方法

第一步，开启"电源开关"，待仪器进入Windows桌面系统后，自动进入电缆故障测试系统设置界面。按下"测试电源"键，此时仪器面板上"闪络、脉冲"指示灯交替闪烁，默认"低压脉冲"状态。（注：如果仪器退出电缆故障测试仪系统后回到了桌面系统，需要重新进入电缆故障测试系统，可用触摸笔双击桌面系统上电缆仪图标，重新进入电缆故障测试系统设置界面）。

第二步，根据被测电缆的类型、实际长度及故障性质，用触摸笔点击电缆仪相关触摸键，进行参数初始设置。

第三步，参数设置完毕（默认"低压脉冲法"），将仪器测试线红、黑两个夹子分别接到被测故障电缆的故障相和另一好相或电缆地线上，点击"采样"键，仪器自动进入数据采集状态，波形同时显示在屏幕上。再次点击"采样"键，仪器便进入"连续"采样状态。操作者可根据屏幕上显示的波形幅度及位置不断调节"位置调节"和"振幅调节"旋钮，调整到波形便于分析为止，再点击"取消采样"触摸键停止采样。

第四步，如果设置"高压闪络法"，点击"采样"键后，仪器进入"采样中"的等待状态，对故障电缆高压冲闪时，便会自动将"采样盒"采集的信号显示在屏幕上，并且再次进入"采样中"的等待状态，准备采集下一次高压冲闪时的信号。在不断高压冲闪采样过程中调节"位移调节""振幅调节"旋钮，调整到波形便于分析为止，再点击"取消采样"触摸键停止采样，然后进行游标操作，得到故障点距测试端电缆长度。
