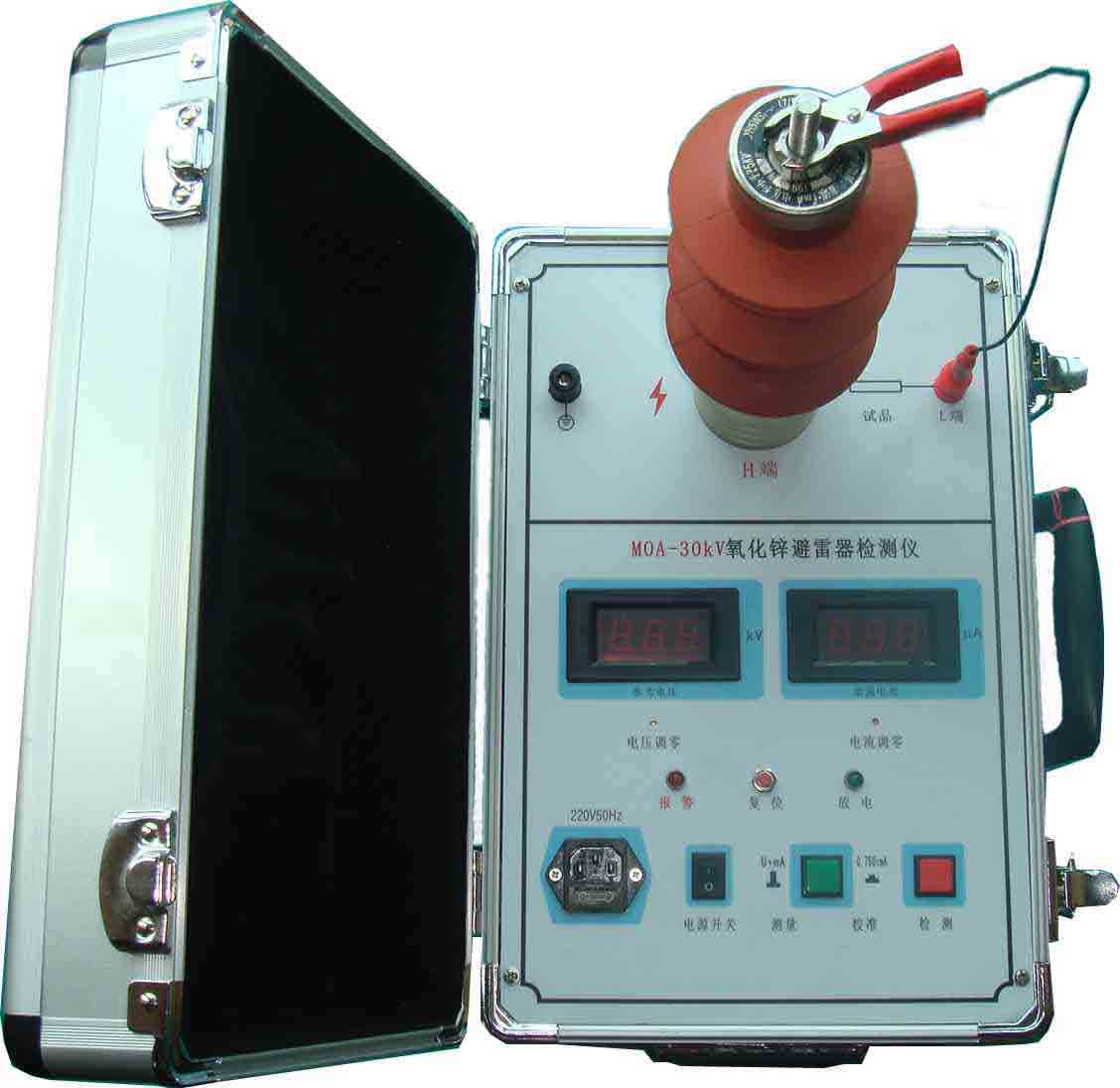

避雷器直流参数测试仪产品说明书

一、概述

避雷器直流参数测试仪主要用于对电力系统中广泛使用的10KV氧化锌避雷器直流参数进行测试，具有接线简单、体积小、重量轻、便于携带的特点。

二、主要特点

1. 采用自动控制原理对1mA电流和0.75倍直流参考电压进行精密闭环调整，从而获得稳定的1mA电流时的直流参考电压和0.75倍直流参考电压下的泄露电流。

2. 采用微电脑控制测量过程，将繁杂的手动调节过程自动化，只需要按一个按钮就可以自动地测量氧化锌避雷器1mA时的直流参考电压和0.75倍直流参考电压下的泄露电流，整个过程只需15秒，十分适合批量测量。

3. 完善的保护措施，确保操作人员的人身安全。只在测量过程中有高压输出，测量完成后自动切除高压，并且可适时显示避雷器两端的残余电压，给操作人员一个指示，以确保避雷器两端的剩余电压为零时才拿避雷器。当出现过电压时自动切除高压输出，并给出提示。

4. 每次测量后必须断电重新启动才能进行下一次测量。确保操作人员拿走避雷器时测试仪处于断电状态。

5. 采用逆变频率较高的高效逆变电路和线性电压调整相结合，大大减小了仪表的体积和重量，非常方便携带。

6. 采用带夜视背光灯的液晶显示器，在各种光线条件下可以清晰观察测量数据。

三、技术参数

最高输出电压：35KV

最大输出电流：1.2mA（30KV时）

最大输出功率：36W

电压脉动系数：0.5%

电压测量精度：±0.5%

0.75倍电压精度：1%

1mA电流精度：±0.5%

电流测量精度：±0.5%

使用温度：25±10℃

体积：400mm×260mm×140mm

重量：5.5kg

避雷器直流参数测试仪 — 现场检测，安全高效
