高压开关操作电源产品说明书

一、概述

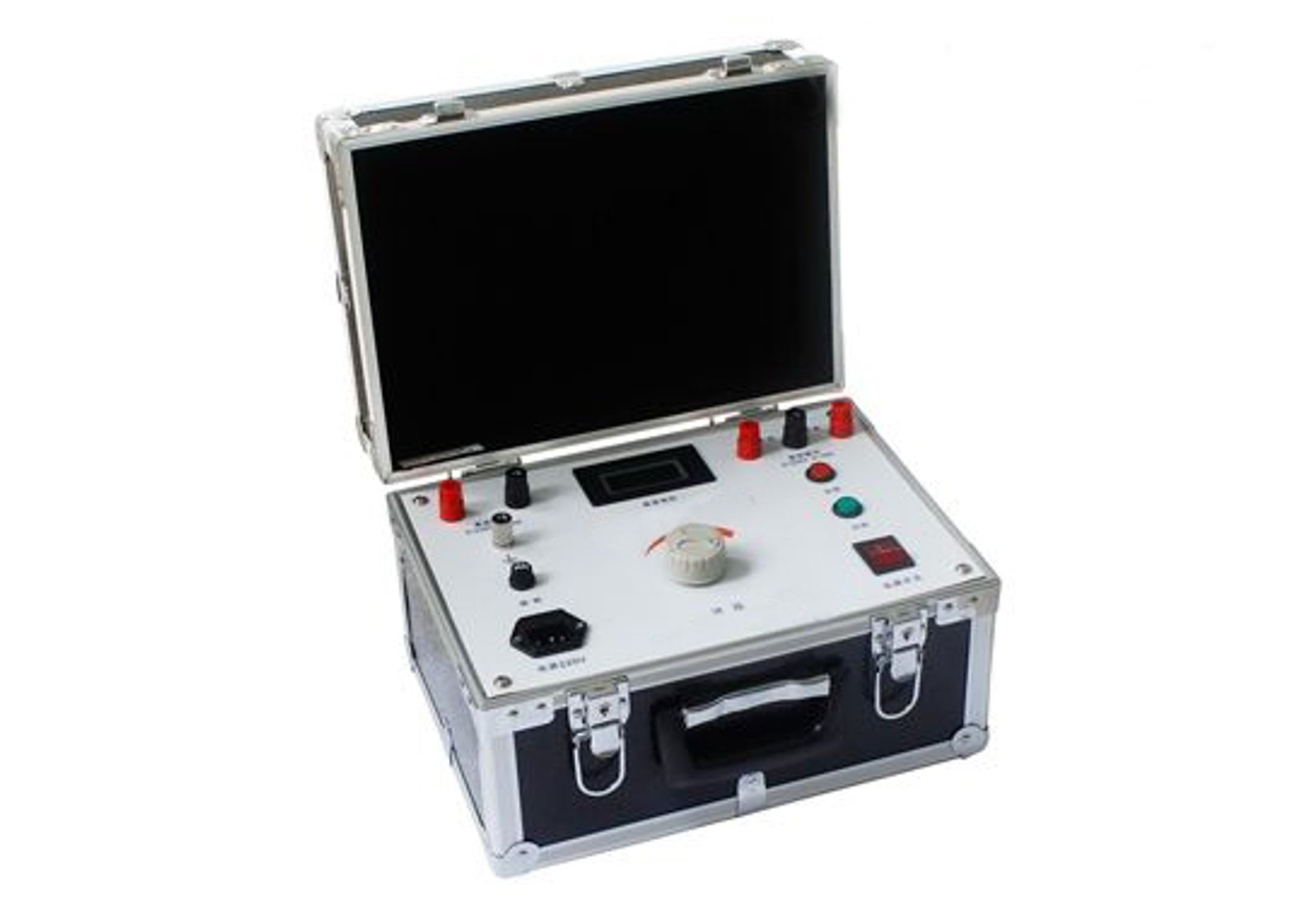

高压开关动作试验仪（高压开关操作电源），是专为对高压断路器及其操作机构进行检测维修而设计的专用电源。该设备具有电压可调、操作简单、体积小、携带方便等优点，是高压开关检修工作中不可缺少的检测工具。

二、技术指标

2.1 工作条件

电源：220V±10%

温度：-10℃～+45℃

湿度：<80%

2.2 输出参数

电压：DC 15V～220V（连续可调）

电流：0～10A

三、使用方法

3.1 测试高压开关分（合）闸起动电压

按照说明书接线图1将线路连接，机壳可靠接地，接通电源后，把电压调至最小。

3.2 测试高压开关最低合闸电压

按住合闸按钮，旋动调压旋钮，使电压慢慢上升。当高压开关合上闸时，电压表指示的电压值即为最低合闸电压。

3.3 测试高压开关最低分闸电压

按住分闸按钮，其余操作步骤与测试最低合闸电压相同。当开关分开时，电压表指示的电压即为最低分闸电压。

3.4 作为高压开关测试仪输出电源使用

机壳接地后，接通电源，将电压调至设定值即可。

四、操作电源测试步骤

接线：请按照说明书图1将线路连接。

4.1 合闸测试

目的：检测合闸继电器在额定电压的70%时（厂家提供参数）应可靠合闸。

示例：以DC 220V为例，70%即154V。将电压调节至154V，按操作电源的"合闸"按钮，此时开关应可靠合闸。

4.2 分闸测试

目的：检测分闸继电器在额定电压的30%时不动作，在额定电压的65%时应可靠分闸。

示例：以DC 220V为例，30%即66V，65%即143V。

首先将电压调至66V，按"分闸"按钮，此时高压开关应不动作。

再将电压调至143V，按"分闸"按钮，此时高压开关应可靠分闸。

4.3 弹簧操动机构测试

目的：检测弹簧操作机构继电器在额定电压的70%时（厂家提供参数）应可靠动作。

示例：以DC 220V为例，70%即154V。将电压调节至154V，如连线为操作电源"合闸"引线，请按"合闸"按钮，此时应能听到开关内弹簧操作机构继电器的合闸声。

五、高压开关操作步骤

接线：请按照说明书图2将线路连接。

5.1 合闸操作

将操作电源电压调至需要值，操作高压开关测试仪至"运行"时间预置状态，操作高压开关测试仪使高压开关合闸，完成后关闭操作电源。

5.2 分闸操作

将操作电源电压调至需要值，操作高压开关测试仪至"运行"时间预置状态，操作高压开关测试仪使高压开关分闸，完成后关闭操作电源。

六、注意事项

1、机壳必须可靠接地，确保操作安全。

2、使用本电源时，原有的分、合闸电源必须断开，严禁两路电源同时接入。

3、严禁电源输出端短路，以免损坏设备。

本说明书如有更新，恕不另行通知，以最新版本为准。
