冲击电压发生器产品说明书

一、概述

冲击电压发生器是一种模仿雷电及操作过电压等冲击电压的电源装置，主要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验，检验绝缘性能。同时也用于绝缘冲击耐压及介质冲击击穿、放电等试验中。

本产品提供100～10000kV系列各种容量成套冲击电压（电流）试验装置，并可提供多种波形系列成套冲击电压（电流）发生器。

冲击试验装置主要由以下部分组成：

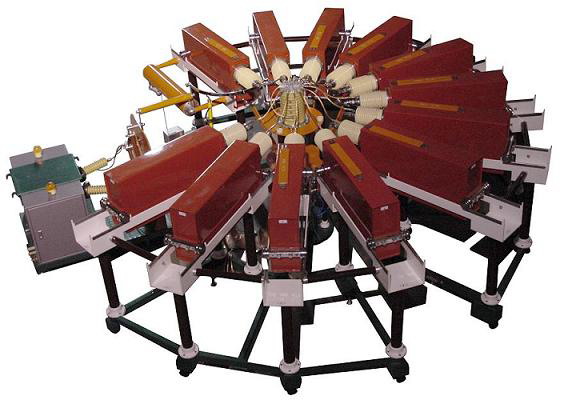

发生器本体

截波装置

分压器

四组件控制台（控制台分为微机型和普通型）

数字化波形记录系统

二、绝缘试验用冲击电压标准波形

绝缘试验用冲击电压的标准波形按照《高电压试验技术》国际标准和国家标准规定如下：

雷电冲击波： T1/T2 = 1.2/50μs

操作冲击波： Tcr/T2 = 250/2500μs

对于电力变压器等带有绕组的电力设备，通常还要求做雷电冲击截波试验。标准雷电截波是标准雷电冲击波经过2～5μs截断的波形。冲击电压发生器外接一截断间隙即可产生冲击截波。

三、工作原理

冲击电压发生器通常采用Marx回路，其工作过程如下：

充电阶段： 多级电容器通过充电电阻R并联连接，经整流回路T-D-r充电至电压V。保护电阻r一般比R约大10倍，不仅保护了整流设备，而且能保证各级电容充电比较均匀。

触发阶段： 第1级中g0为点火球隙，由点火脉冲起动；其他各级中g为中间球隙，调整在g0起动后逐个动作。这些球隙在回路中起控制开关的作用。

放电阶段： 当所有球隙都动作后，各级电容C通过各级的波头电阻Rf串联起来，向负荷电容C0充电。此时串联后的总电容为C/n，总电压为nV（n为发生器回路的级数）。由于C0较小，很快就充满电，随后它将与级电容C一起通过各级的波尾电阻Rt放电。

成波阶段： 在负荷电容C0上形成一个高电压的短暂脉冲波形，即冲击电压。在此短暂期间内，因充电电阻R远大于Rf和Rt，它们起着各级之间隔离电阻的作用。

冲击电压发生器利用多级电容器并联充电、串联放电来产生所需的电压。其波形可由改变Rf和Rt的阻值进行调整，幅值由充电电压V来调节，极性可通过倒换硅堆D两极来改变。

四、效率

冲击电压发生器输出电压幅值V2m与充电电压nV之比称作发生器的效率η，即：

η =（V2m / nV）× 100%

对雷电冲击波，η一般约80%；对操作冲击波，η有时仅60%。

冲击电压波形参数T1（Tcr）、T2及发生器效率η与回路结构和参数有关，均需通过实际调试进行调整和确定。

五、产品特点

1、回路电感小，负载能力大

回路电感小，并采取带阻滤波措施，在大电容量负载下能产生标准冲击波，负载能力大。

2、电压利用系数高

雷电波和操作波的电压利用系数分别不低于85%和80%。

3、调波方便，同步性能好

调波方便，操作简单，同步性能好，动作可靠。

4、自动化程度高，抗干扰能力强

采用恒流充电自动控制技术，自动化程度高，抗干扰能力强。

六、应用说明

冲击电压发生器是高电压试验室的基本试验设备之一。目前中国已建的冲击电压发生器最高额定电压为6MV，有的国家个别已高达10MV。

本产品广泛应用于电力系统中变压器、互感器、避雷器、电缆、开关等高压电气设备的绝缘性能检测与验收试验，是电力设备出厂试验、交接试验及预防性试验中不可缺少的关键设备。

本说明书如有更新，恕不另行通知，以最新版本为准。
