全电脑电力安全工器具力学性能试验机使用说明书

一、系统概述

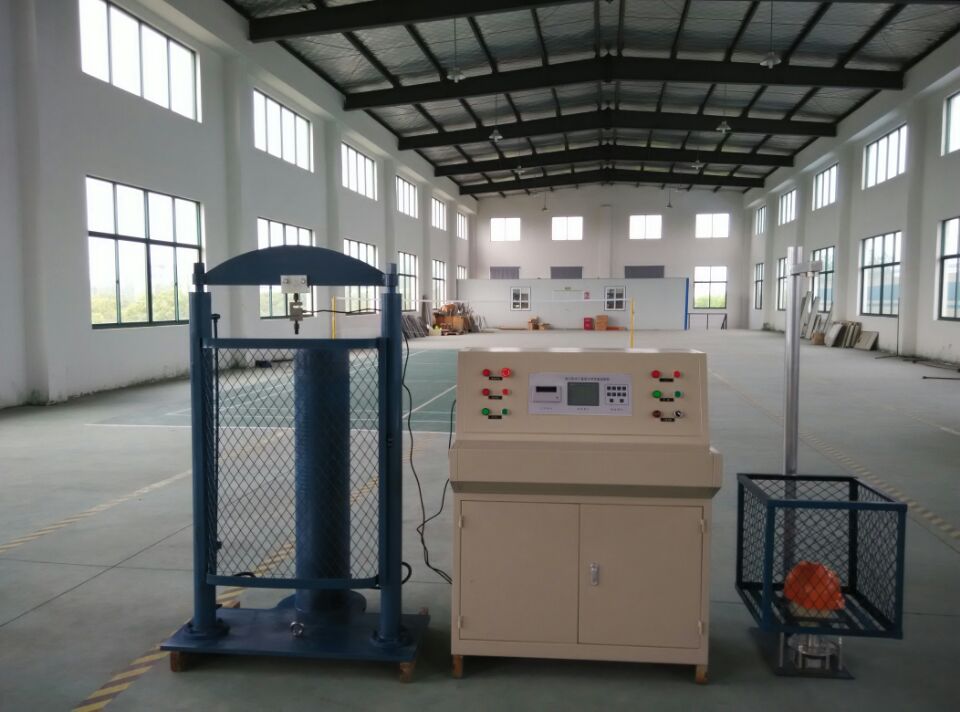

全电脑电力安全工器具力学性能试验机是用于试验电力机具抗拉伸性能的专业测试设备。它由液压控制系统和工业控制系统两大部分组成。液压控制系统外型美观，结构合理安全，技术含量高。工业控制系统采用工控机操作，集信号采集、转换、处理、数据运算、数据库管理、实时显示及执行元件的控制等功能于一身。

本机广泛适用于电力安全工器具（大腰带、小腰带、安全绳等）的安全检测，钢缆、绳缆、葫芦、双钩、滑车等各类起重工具的拉力试验，还可以为线路、金具、绝缘瓷瓶等机械进行静载荷试验。

本系统具有以下功能：

（1）被测试件的力值、试验时间可人工设定。

（2）自动补偿被测试件的额定力值。

（3）自动完成被测试件的检测过程。

（4）自动记录被测试件的检测数据，并可查询、打印。

（5）自动打印被测试件的测试报告。（打印机选配）

本系统自动化程度高，测试精度高，控制功能强大，操作简便，人机界面友好，安全可靠。应用本系统将极大地提高检测工作效率。

二、工作原理

使用时，将被测件一头连接测力传感器和油缸，另一头连接受力架。测试开始时，液压泵启动，通过油缸运动拉伸被测件，力传感器对被测件的受力进行测量，将测量信号经过前级放大后输入工控机。工控机对所测力值与设定值进行比较，从而根据不同的工况要求，控制液压泵的启停与转换。等设定时间一到，液压缸停止工作，放开被测件。

其间，对传感器信号的采集、滤波、A/D转换、数据运算处理、液压泵控制等均由工控机执行，同时在显示屏上实时描绘出被测件的受力曲线，记录下测试过程中的测量数据，并以历史记录表格形式存储起来，使用户能对被测试件的数据实现查询及打印。

三、系统组件

系统由液压系统及工控系统两大部分组成。

1、液压系统

液压系统由受力机架、传感器、液压站三部分组成。

2、工控系统

工控系统设在控制柜中，包括显示器、键盘、鼠标、工控机、数据采集器、电气控制六部分。

四、操作方法

（1）将被测件一头连接测力传感器和油缸，另一头连接受力架，确认连接牢固可靠。

（2）打开控制柜电源开关，工控机启动并进入操作界面。
（3）在操作界面上人工设定被测试件的力值和试验时间。

（4）按下启动键，液压泵启动，系统自动完成拉伸、测量、记录全过程。

（5）测试完成后，液压缸自动停止工作并放开被测件。

（6）在显示屏上可实时查看受力曲线，也可查询历史记录数据。如需打印测试报告，请确认已选配打印机。

五、注意事项及维护保养

（1）测试前务必确认被测件连接牢固，受力方向正确，避免因连接不当导致测试数据不准或损坏设备。

（2）设定最大力值时，切勿超过被测件及传感器的额定承受范围，以免损坏被测件或传感器。

（3）试验过程中严禁人员站在被测件受力方向上，确保操作安全。

（4）定期检查液压油液位及油质，及时补充或更换液压油，保证液压系统正常运行。

（5）定期检查传感器及电气连接是否可靠，保持控制柜内清洁干燥。

（6）存放保管本机时，应注意环境温度和湿度，应放在干燥通风的地方为宜，避免受潮，应防止酸碱及腐蚀气体，不得雨淋、暴晒、跌落。

注意：本说明书内容如有更改，恕不另行通知，请以实物为准。
