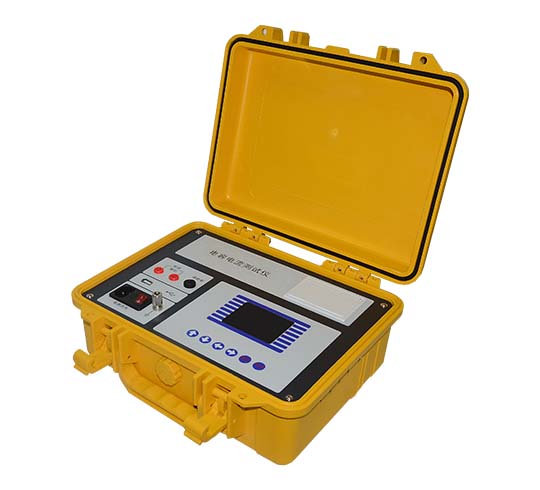

电容电流测试仪使用说明书

一、概述

目前，我国电力系统的电源中性点一般不直接接地，因此当线路发生单相接地时，流过故障点的电流实际上是线路对地电容产生的电容电流。据统计，电力系统的故障很大程度上是由于线路单相接地时电容电流过大导致起弧且电弧无法自行熄灭而引起的。因此，我国电力规程规定：当10kV和35kV系统的电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对电容电流进行准确测量以做出决策。

此外，电力系统的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振以及发生何种性质的谐振，也必须准确测量电力系统的对地电容值。

传统测量电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都需要接触一次设备，因而存在试验危险、操作繁杂、工作效率低等缺点。随后出现了在PT二次侧注入信号法测量电网电容电流的方法。与传统方法相比，该方法在测量过程中，测试仪无需和一次侧直接相连，因此试验不存在危险性，无需做繁杂的安全工作和等待冗长的调度命令，只需将测量线接于PT的开口三角端子即可测量出电容电流的数据。从PT开口三角处注入的是微弱的异频测试信号，因此既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号。

本公司在上一代基于PT二次侧注入信号法测试仪的基础上，经过重新研发设计，开发出新一代电容电流测试仪。本仪器采用全新硬件结构和速度更快的ARM处理器及AD转换器，内置全新的全数字变频逆变电源，具有效率高、发热量小、体积小、重量轻等特点，更加便于携带和现场测试。在任何时刻（包括测量过程中）都可准确测量零序3U₀电压，从而便于用户判断系统工作状态。在测试过程中，如果零序3U₀电压过高，仪器可自动停止测量过程。

本测试仪采用工业彩色液晶屏（强光下可读），配备中文菜单，人机交互更加友好，并且具备U盘存储和数据打印等功能。具有接线简单、测试速度快、测试稳定性和数据准确性高等优点，大大减轻了试验人员的劳动强度，提高了工作效率。

二、功能及特点

1. 测量范围更宽，测试速度更快。

2. 支持多种PT连接方式。 支持3PT连接方式、两种4PT连接方式以及1PT连接方式的现场电容电流测量。

3. 工业级彩色液晶显示屏。 分辨率320×240点阵，强光下可读。

4. 人机交互界面友好，具体表现为：

（1）对于一些重要的操作及参数设置，屏幕显示提示信息和帮助说明。

（2）测量结果及相关参数的显示和打印更加详细，便于用户日后分析。

（3）选择PT连接方式时，可显示各种PT连接方式下的接线原理图，便于用户判别现场PT连接方式及测试线连接位置。

（4）屏幕顶部状态栏实时显示U盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。

5. 实时测量和显示零序3U₀电压值。 便于用户判断系统工作状态。在测量过程中，如果发现零序3U₀电压过高，可自动停止测量过程。

6. 多重零序3U₀过压保护。 测试仪输出端可耐受AC100V、50Hz电压而不损坏。

7. 内置全数字变频逆变电源。 具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点。

8. 具备输出短路保护功能。

9. 具备实时时钟功能。 可实时显示当前时间和日期，测量结果包括测量日期及时间。

10. 数据存储方式多样。 测量数据存储分为本机存储和U盘存储。本机存储可存储测量数据150条，并且本机存储可转存至U盘。U盘存储数据格式为Word格式，可直接在电脑上编辑打印。

11. 配备热敏打印机。 打印快速、无声。

12. 体积小、重量轻，方便携带使用。

三、技术指标

（一）电容电流测量

测量范围：0.3μF～200μF，对应1A～400A

准确度：±（读数×5% + 2字）

分辨率：0.3～9.999（0.001）；10～99.99（0.01）；100～999.9（0.1）；≥1000（1）

电压等级：0.1kV～99.9kV连续可调

（二）零序3U₀电压测量

测量范围：1V～100V，AC 50Hz

准确度：±（读数×1% + 10字）

分辨率：1～9.999（0.001）；10～99.99（0.01）

（三）使用条件及外形

工作电源：AC100～240V，0.8A，50/60Hz

仪器重量：4.5kg

仪器体积：320mm（长）×270mm（宽）×150mm（高）

使用温度：-10℃～50℃

相对湿度：小于90%，不结露

四、操作方法

第一步：连接测试线

根据现场PT的连接方式（3PT、4PT或1PT），按照仪器屏幕上显示的接线原理图，将测试线正确接入PT的开口三角端子或相应测量端口。接线完成后，检查各连接是否牢固可靠。

第二步：开机自检

接通工作电源，打开仪器电源开关，仪器自动进入初始化自校验过程，等待自检完成。

第三步：选择PT连接方式

在仪器主菜单中选择与现场一致的PT连接方式（3PT、4PT或1PT），仪器将自动显示对应的接线原理图供用户核对。

第四步：设置电压等级

根据被测系统的电压等级，在仪器上设置相应的电压值（0.1kV～99.9kV连续可调）。

第五步：开始测量

按下测试键，仪器自动向PT开口三角注入异频测试信号，开始测量。测量过程中，仪器实时显示零序3U₀电压值和电容电流值。

⚠️ 若测量过程中零序3U₀电压过高，仪器将自动停止测量，以保护设备安全。

第六步：读取并存储数据

测量完成后，仪器自动锁定并显示最终的电容电流值及相关参数。按"确定"键调出操作菜单，可将数据保存在本机中（最多150条），也可通过U盘转存。

第七步：打印结果

通过热敏打印机打印已保存的测量数据，打印内容包含测量日期、时间及各项参数，便于存档和分析。

第八步：继续测量或结束

如需继续测量其他回路，请不要关闭仪器电源，按照上述步骤重复操作即可。全部测量结束后，关闭仪器电源，拆除测试线。

五、注意事项

1. 本仪器为精密测量仪器，应放置在安全平稳的位置，防止摔坏，避免剧烈震动。

2. 测试过程中仪器输出端可耐受AC100V、50Hz电压，但仍应严格按照接线原理图正确接线，避免误操作。

3. 测量过程中若零序3U₀电压过高，仪器会自动停止测量。此时应检查系统运行状态，确认无误后再重新开始测量。

4. 仪器长期不用时，应定期通电维护，保持仪器干燥清洁。

5. 请勿在超过规定温度和湿度的环境下使用仪器，以免影响测量精度。

6. 使用前应确保工作电源电压在AC100～240V范围内，频率为50/60Hz。
