绝缘子火花间隙测零仪使用说明书

一、产品简介

绝缘子火花间隙测零仪是根据绝缘子两端存在的电位差原理来检测绝缘子零值的专用仪器。火花间隙法是我国绝缘子零值检测中最常用、最简单的方法之一。

本仪器采用固定式火花间隙结构，并可根据不同电位等级进行调节。操作杆顶端装有可调角度测量头，方便现场操作使用。

二、适用范围

本仪器适用于带电检测交流35kV～500kV悬式绝缘子，广泛用于发电厂、变电站（所）及输电线路悬式绝缘子串的零值检测。

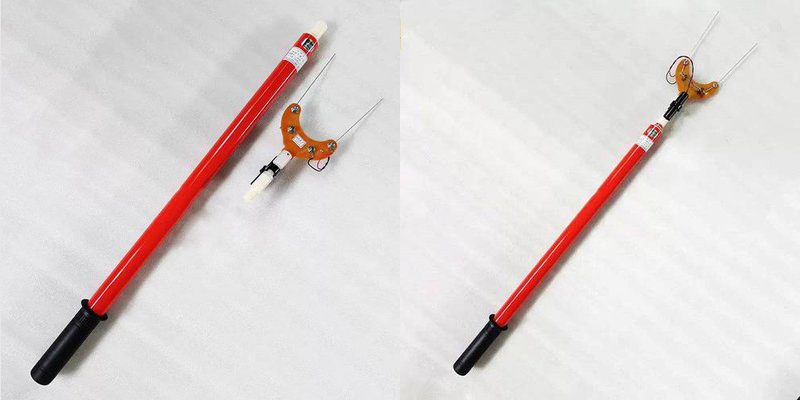

三、产品结构

1. 操作杆

操作杆严格按照国家标准GB13398-92进行生产制造。

2. 杆体材料

杆体材料采用空心优质环氧树脂玻璃钢管和实心棒两种规格，具有良好的绝缘性能和机械强度。

3. 节头

节头采用优质45#钢车制而成，连接牢固可靠。

4. 固定架及球头螺丝

固定架球头螺丝采用普通钢制成，耐磨耐用。

5. 支撑板

支撑板符合国家标准GB51295-85（环氧层玻璃布板）要求，厚度为25mm，绝缘性能优良。

6. 金属件表面处理

仪器各种金属件表面均经过镀铬处理，防腐蚀、耐磨损。

四、操作方法

第一步（登杆准备）： 登杆前，将操作杆各节连接好，并调节好探头间隙至合适距离。操作时应保持操作杆的安全距离，系好安全带后方可进行检测工作。

第二步（检测操作）： 检验绝缘子时，将探头分别接触绝缘子两端的钢帽或金属部分。

第三步（判断结果）：

若绝缘子绝缘性能良好，探头间隙处会产生火花放电，同时仪器发出放电响声和灯光指示，说明该绝缘子正常。

若绝缘子为不良品（低值或零值），则分布在该绝缘子上的电位差很小或等于零，不能产生火花间隙放电，即没有放电声响和灯光指示。此时可判定该瓷瓶为零值或低值绝缘子，应立即安排更换。

五、注意事项

1. 本仪器为带电作业工具，操作人员必须持有相应资质，严格遵守带电作业安全规程。

2. 使用前应检查操作杆连接是否牢固，探头间隙是否调节到位，确保仪器工作正常。

3. 操作时必须保持安全距离，系好安全带，严禁擅自缩短安全距离。

4. 仪器应定期检查维护，存放于干燥通风处，避免受潮影响绝缘性能。

5. 发现零值或低值绝缘子后，应做好记录并及时上报，安排更换处理。
