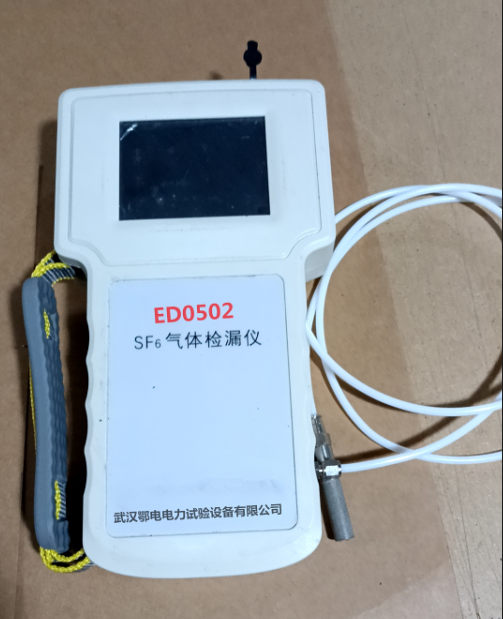

SF₆气体检漏仪产品使用说明书

第一章 一般性指南

1.0 欢迎辞

欢迎使用我公司SF₆气体检漏仪。

本手册是SF₆气体检漏仪产品使用指南，使用产品前请仔细阅读。

本手册若有任何修改恕不另行通知。

1.1 用途范围

SF₆气体检漏仪适用于电力、铁道、电器制造、化工、消防器材以及原子物理科研等部门对充有六氟化硫气体的设备、容器进行泄漏检测，快速准确地进行六氟化硫气体定性、定量测量和分析。同时也适合于SF₆高压开关厂作为SF₆电器设备及出口产品的配套仪器。

1.2 相关标准

SF₆气体检漏仪引用下列标准，通过引用标准中的相关条文构成本标准的条文。由此规定了SF₆气体检漏仪的技术要求、验收规则、检验方法、适用范围、包装要求、标志、运输及储存。

标准一：DL/T 639-1997 《六氟化硫电气设备运行、试验及检修人员安全防护细则》

标准二：GB 11023-89 《高压开关设备六氟化硫气体密封试验方法》

标准三：DL/T 846.6-2004 《六氟化硫气体检漏仪》

标准四：国电公司72号附件3[1999] 《高压开关设备质量监督管理办法》

标准五：GB/T 17626 《电磁兼容试验和测量技术》

标准六：GB/T 2423 《电工电子产品环境试验》

标准七：DL/T 596 《电力设备预防性试验规程》

标准八：GB/T 6388 《运输包装收发货标志》

第二章 功能概述

2.0 背景

随着国内变电站电压等级的逐步提高，目前电力部门SF₆高压断路器的使用量大约以每年15%的速度增长。在高压、超高压及特高压开关领域，SF₆气体几乎成为唯一的绝缘和灭弧介质。但SF₆高压开关大多安装在室内，空气流动较为缓慢，一旦SF₆气体发生泄漏，容易造成局部缺氧，致使工作人员因缺氧窒息，对人员生命安全造成极大的安全隐患。同时也对高压断路器的灭弧效果极大程度地降低，对断路器本体造成损坏。

因此一旦发现SF₆气体发生泄漏，就必须采取相应的措施，准确寻找到泄漏点，对泄漏点进行修复，及时消除高压断路器的安全隐患。

2.1 功能说明

高精度SF₆气体检漏仪通过检测SF₆气体浓度值，根据用户设定浓度阈值进行声光报警，以及检测数据变化趋势图等多种方式，准确地查找SF₆气体泄漏点，以及定量检测SF₆断路器和GIS的泄漏量及年泄漏率，为SF₆设备检修带来极大便利。

第三章 技术指标

3.1 基本参数

产品型号：SF₆高精度红外气体定量检漏仪

测量方式：NDIR单光束双波长红外测量技术

3.2 气体检测参数

监测气体：六氟化硫气体（SF₆）

测量范围：0 ～ 2000 ppm

分辨力：0.1 ppm

精度：±（1.5% + 5d）

重复性能：＜ 2%

3.3 性能参数

气泵抽取速度：0.4 L/min

持续工作时间：不低于5小时

仪表启动预热时间：≤ 2分钟

响应时间：小于5秒

恢复时间：小于10秒

3.4 接口与电源参数

通讯接口：USB 1.1

充电适配器规格：DC 12V / 2A

3.5 环境与防护参数

环境温度：－25℃ ～ ＋60℃

环境湿度：相对湿度5% ～ 95%（无冷凝）

大气压力：50 kPa ～ 110 kPa

防护等级：IP33，双重绝缘，CATⅡ级标准

浪涌（冲击）抗扰度：± 1.2 kV

3.6 外形参数

外形尺寸：宽200 mm × 深240 mm × 高80 mm

主机重量：1 kg

第四章 产品特点

1. 先进测量技术:采用国际先进的泵吸式、NDIR单光束双波长红外测量技术，检测灵敏度高、准确稳定。

2. 高精度数字处理:采用高精度数字处理技术，以及独特的漂移控制及温度补偿电路，抗干扰能力强。

3. 全功能自检:具备电池低电量、传感器故障、检测过程中超量程等全功能自检功能。

4. 彩色大屏显示:采用彩色大屏幕点阵式液晶显示、全中文菜单式功能管理。

5. 实时数据显示:检测过程实时显示检测数据。

6. 声光报警:可设置报警下限，屏幕显示报警设定值，采用声音报警方式。

7. 自动计算:被测设备泄漏量及泄漏率的自动计算。

8. 自校准功能:具备自校准功能，保证测量准确性。

9. 超长续航:大容量可充电锂电池，连续工作时间大于5小时。

10. 时钟万年历:内置时钟万年历功能。

11. 小巧便携:体积小巧，便于手持测量。

12. 数据存储:具备100条数据、波形存储功能，编号以及翻阅查询功能。

13. LED照明:高亮度LED，可做普通照明使用。

14. USB数据传输:通过USB 1.1接口连接上位机，应用数据分析软件进行相应数据分析处理及打印。

第五章 注意事项

1. 仪器应放置在安全位置，防止摔坏，避免剧烈震动。

2. 仪器使用前，应及时充电。

3. 充电时只需将充电适配器接入电源，仪器将自动充电，充电时间一般需要8小时以上。

4. 仪器内部使用大容量锂电池，因电池特性，建议仪器长时间不用时，能够每1～2个月充一次电，以保持锂电池的活性。

5. 仪器不用时应放入包装箱，并置于试验台或仪器架上，以便防尘、防潮。

6. 仪器每年用标准气体标定一次，可送至厂家或授权单位进行标定，以确保准确性。

7. 仪器防护等级为IP33，请勿在雨中或潮湿环境中使用。

8. 测量时请确保气泵进气口无遮挡，以保证抽取速度和测量准确性。
