智能型SF6密度继电器校验仪说明书

一、仪器概述

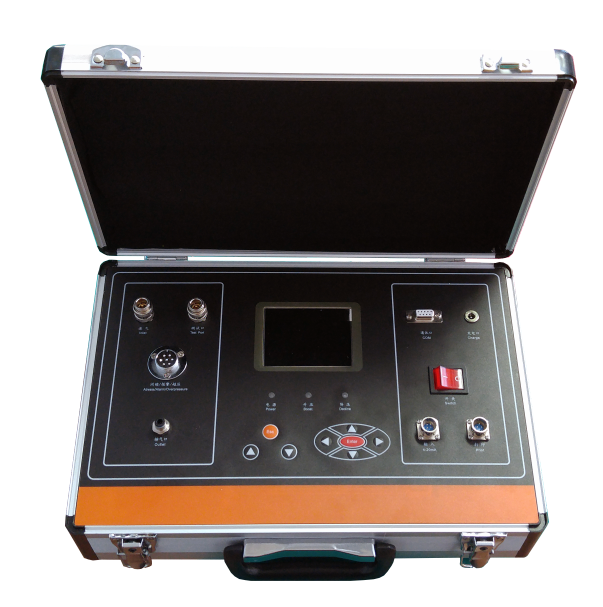

智能型SF6密度继电器校验仪，是一种智能化全自动的SF6密度继电器校验仪器。该仪器采用单周期指令微机技术，运行速度是普通单片机的10倍，能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验，采用中断方式对密度继电器的动作进行实时捕获，因此该仪器测量更准确及时。本仪器是SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器，它也可以对SF6密度表、压力表进行自动校验。

在封闭容器中，一定温度下的SF6气体压力可代表SF6气体的密度。习惯上把20℃时SF6气体压力作为标准值。在现场校验时，在不同的环境温度下，测量的压力值都要换算成其对应20℃时的压力值，用以判断SF6密度继电器的性能。

智能型SF6密度继电器校验仪是全自动完成校验过程，使用方便测量准确，中文菜单操作简单明了。

二、功能特点（共15项）

继电器校验仪采用模数混合型单周期高速单片机为核心，其资源丰富功能强大，数据处理能力强，因其将A/D、D/A、基准电压、模拟放大集成在单片机内部，所以外围电路简单、稳定性好、准确性高。

仪器能对指针式和电子式密度继电器进行全自动校验。

密度继电器1~3组接点的初始状态为任意形式（常开或常闭），可同时测量1~3组接点的响应值和恢复值，因而本仪器能适应所有的新、老形式的密度继电器的全自动校验。

仪器采用320×240大屏幕彩色液晶显示，汉字操作界面，使用简单方便。

测量时仪器同时显示当前压力、对应20℃时的压力、环境温度。解决了SF6密度继电器现场校验的难题。

测试过程为自动测量，避免了由于人为因素而产生的误差。

仪器可存储100组测量数据并永久保存不丢失，使每一次测量都有追溯性。

仪器可通过RS-232接口将测试数据上传PC机，自动生成专用测试数据表格。

仪器可以在任意环境温度下对常温压力表和密度表进行校验。

仪器管路全部采用进口快速接头，连接方便而且漏气率小。

仪器内部具有时钟功能，可随时对时钟进行修正。

仪器具有自校功能。仪器长时间使用后可对仪器进行校验修正，以确保仪器的校验精度。

仪器采用高精度压力传感器和世界先进的磁流体技术产品。

仪器配有多种开关过渡接头，多数开关可以实现不用拆卸进行校验。

采用高容量内置电池，屏幕显示电池电量，拓展了仪器的使用空间，方便了现场校验。

三、仪器校验原理

密闭在容器中的气体压力是随着温度的变化而变化的，为了有个统一标准进行比对，我们通常把20℃的相对压力值作为标准值。密度表校验的时候就是根据压力和温度的对应关系转换成20℃时的等效压力值，从而再进行比较。

四、五项校验方法

1. 闭锁回复值校验

在SF6密度继电器指针为零位时，给继电器缓慢匀速进行充气，当SF6密度继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁回复值。

2. 报警回复值校验

给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出报警动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警回复值。

3. 超压回复值校验

给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号后，开始缓慢匀速地给SF6密度继电器进行放气，当继电器超压报警信号发出时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压回复值。

4. 报警值校验

在环境温度下，当SF6密度继电器内压力值高于报警回复值时，开始匀速缓慢放气，当SF6密度继电器发出报警信号时记录当时环境温度下的压力值，并换算到20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警值。

5. 闭锁值校验

给SF6密度继电器缓慢匀速进行放气，当SF6密度继电器发出闭锁信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁值。

6. 超压值校验

给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压值。
