66kV～500kV验电器试验架使用说明书

第一章 概述

验电器功能检测装置是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》（试行）的通知（国电发[2002]777号）的要求研制而成，本产品各项指标均符合国标的要求。可以按《电力安全工器具预防性试验规程》要求对验电器进行功能检测，产品适用于所有与电力相关行业66kV～500kV验电器检测，功能检测具体要求参照DL740-2014标准。

第二章 主要技术指标

1、环境温度：－25℃ ～ 55℃

2、湿度：20% ～ 75%RH

3、连续运行时间：可连续

4、支架规格（66kV ～ 500kV）：1.8m × 0.85m × 3.3m

5、重量：32kg

第三章 试验装置的阐述

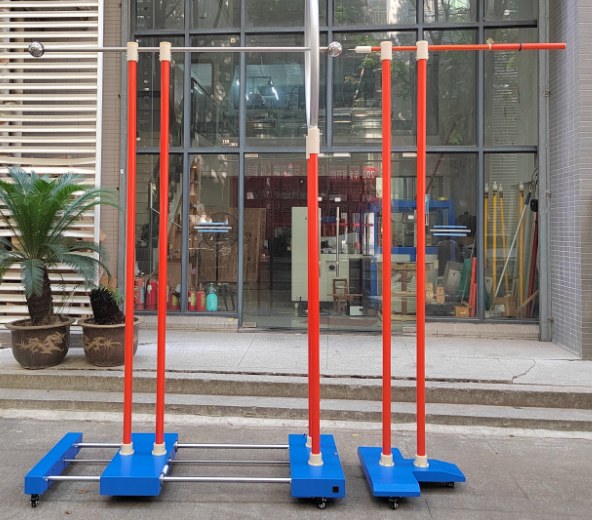

1、根据DL740-2014标准，66kV ～ 330kV采用的均压环直径为1050mm，均压环圆心到地距离不低于2.5m，均压球直径为100mm。本套设备分为2个装置。

2、验电器分带接触电极延长和不带接触电极延长2种，两种验电器的试验方法也不相同。

3、验电器功能检测分验电器启动检测、同向干扰检测、反向干扰检测。启动电压报警在标称值的15% ～ 40%为合格，否则验电器不合格。

第四章 验电器功能检测的试验方法

1、验电器启动电压的试验

（1）采用球和环电极的启动电压测量及干扰电压影响试验布置。

（2）验电器启动电压的测量接线分为两种：左图为带接触电极延长的验电器，右图为不带接触电极延长的验电器。

（3）以带接触电极延长的验电器为例（注：做启动电压需配合升压设备）：首先将带导轨的试验平车上中间平车（安装有均压环）移动到标有a₀＝430mm位置，平车上的标尺与平台上的标尺对齐。然后接好地线，包括平车底座、均压环及升压设备，将验电器固定在平车验电器固定座上，同时将验电器抽出，验电器穿过均压环，且验电器的金属头与均压球接触良好即可。将升压设备的高压导线接到均压球延长杆上，再接升压设备的其他导线，试验人员撤离到安全区后合上电压，将升压设备均匀加压直到验电器发出报警，马上停止加压，此时记录下高压电压数值，并比对数值是否落在标称值的15% ～ 40%范围内。若在此范围内，表明验电器启动电压报警合格，否则此验电器不合格。

（4）其它规格的验电器启动电压也是如此，通过移动均压环平车到指定位置即可。

2、采用球和环电极的同向干扰电场影响的试验

（1）同向干扰的电场影响接线为两种验电器同向干扰的电场影响试验，试验步骤与验电器启动电压相似。

（2）首先移动导轨平车到指定位置（平车上有标记），接好地线，将均压球及均压环都接上高压，然后进行升压，将电压升到验电器标称值的0.4倍或0.45倍的电压后停止加压（比如10kV的验电器电压升到4000V）。如此时验电器有报警，说明此验电器合格，否则为不合格。

3、采用球和环电极的反向干扰电场影响的试验

（1）反向干扰电场影响的接线为两种验电器反向干扰的电场影响试验，试验步骤与验电器启动电压相似。

（2）首先移动导轨平车到指定位置（平车上有标记），接好地线，均压球也接地，而高压线接在均压环上，然后进行升压，将电压升到验电器标称值的0.6倍电压时停止加压（比如10kV的验电器电压升到6000V）。如此时验电器没有报警，说明此验电器合格，否则为不合格。

第五章 注意事项

1、本设备必须配合升压试验变压器方可试验。

2、装置底座需可靠接地。

3、保持装置干净，定期护理，在导轨上涂上润滑油。

4、本产品属高压试验设备，安装时应保证设备高压部分距墙或金属设备距离不小于1米，同时保证高压带电部分与人员距离不小于1.5米。

5、设备各接地点采用一点接地，均直接接至接地点。

6、试验时，所有人员应远离高压带电部分。

7、试验完成后，各试品均要用放电棒放电。
