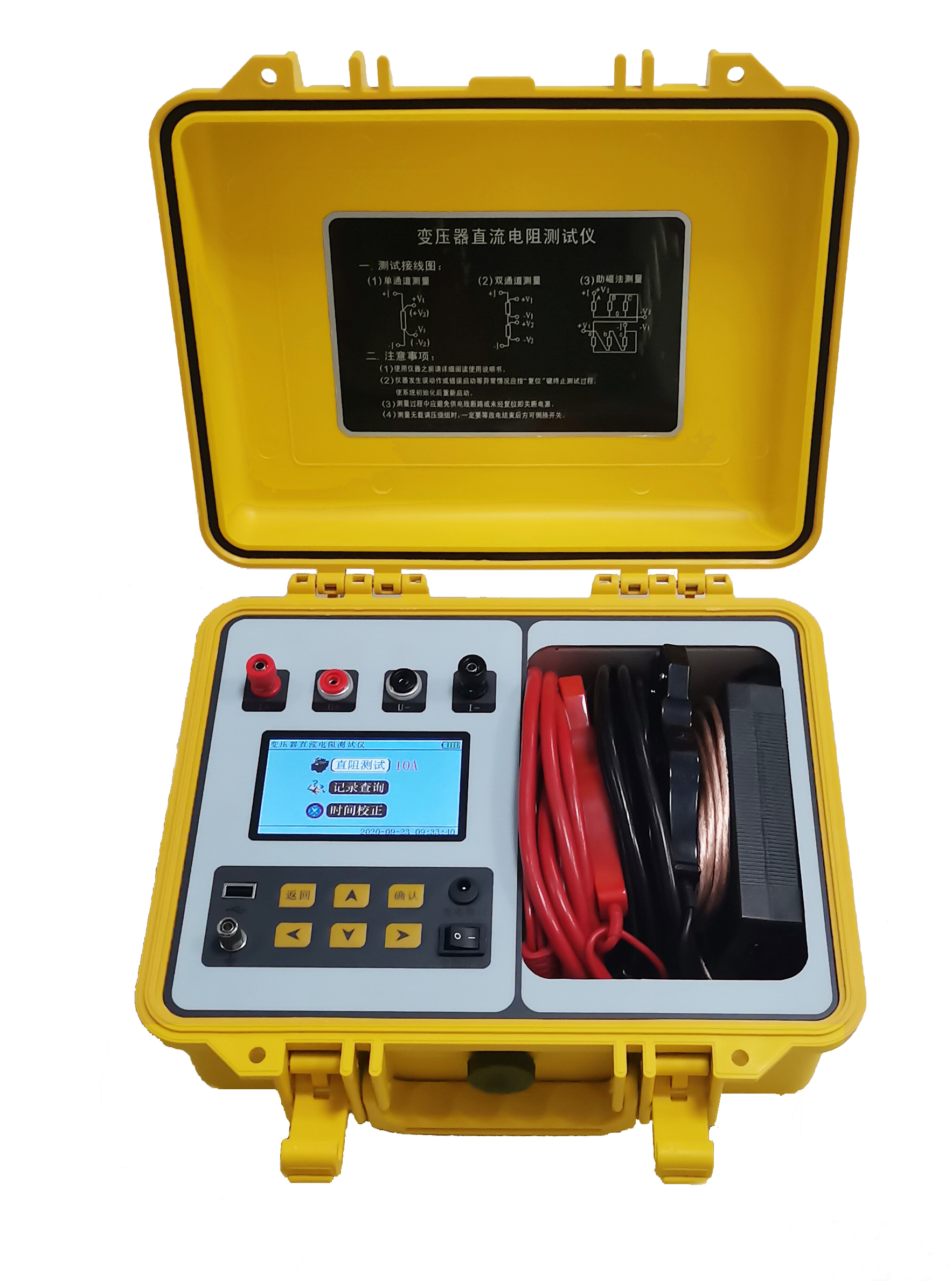

直流电阻测试仪使用说明书

第一章 概述

直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

为了满足感性线圈直流电阻快速测量的需要，我公司利用自身技术优势研制了直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、量程宽、数字显示等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现直阻的快速测量。

第二章 安全措施

1、使用本仪器前一定要认真阅读本手册。

2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。仪表应避免剧烈振动。

3、对仪器的维修、护理和调整应由专业人员进行。

4、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

5、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

6、测试过程中，禁止移动测试夹和关断供电线路。

第三章 性能特点

1、仪器输出电流大，且重量轻。

2、仪器提供6档输出电流选择，最大可以输出10A电流。

3、仪器可以按照设置的温度进行电阻温度折算。

4、具有完善的保护电路，性能更可靠。

5、锂离子电池供电，便于现场操作。

6、具有音响放电报警，减少误操作。

7、4.3寸彩色液晶显示，分辨率为480×272的TFT真彩显示屏，中文操作菜单。

8、仪器采用机线一体模式，内置专用测试线，便于携带。

9、本机存储容量大，最多可以存储200条测试记录。

10、具有USB接口，可以将测试数据转存到U盘。

11、参数设置更加完善，可以设置变压器的测试绕组、分接位置、测试相别、试品温度、折算温度值等。

第四章 技术指标

1、输出电流：10A、5A、1A、200mA、40mA、＜5mA，共6档。

2、量程：

10A档：0.5mΩ ～ 100mΩ

5A档：30mΩ ～ 1Ω

1A档：60mΩ ～ 5Ω

200mA档：100mΩ ～ 50Ω

40mA档：300mΩ ～ 200Ω

＜5mA档：100Ω ～ 100kΩ

3、准确度：0.2% ± 2μΩ

4、分辨率：0.1μΩ

5、工作温度：－20℃ ～ 40℃

6、环境湿度：≤ 80%RH，无结露

7、海拔高度：≤ 1000米

8、工作电源：12V / 6Ah锂电池供电

9、外形尺寸：323mm × 275mm × 135mm

10、仪器重量：5.0kg（包括测试线）

第五章 注意事项

1、在测量无载调压变压器倒分接线前，一定要等放电结束后，报警声停止，方可切换分接点。

2、拆线前，一定要等放电结束后，报警声停止，关断电源后，再进行拆线。

3、选择电流时要参考技术指标栏内量程，不要超过量程和欠量程使用。超量程使用时，由于电流达不到预设值，即使强行继续测试，结果稳定性太差。欠量程时，电流太小，对于大容量变压器数据不稳定。当出现此两种状态时，要确认量程，选择合适的量程进行测试。

4、充电说明：给仪器充电，必须使用仪器自带的专用充电器。充电时，充电器红灯亮；电池充满后，充电器指示灯由红灯变为绿灯。
