接地导通测试仪产品资料

一、产品概述

为什么要测？

电力设备的接地引下线与地网的可靠连接是设备安全运行的根本保障。长期运行中，连接处可能因受潮、锈蚀甚至断裂，导致接触电阻增大，使设备存在失地运行的安全隐患。因此《防止电力生产重大事故的二十五项重点要求》明确规定：接地装置引下线的导通检测应每年进行一次。

产品定位：

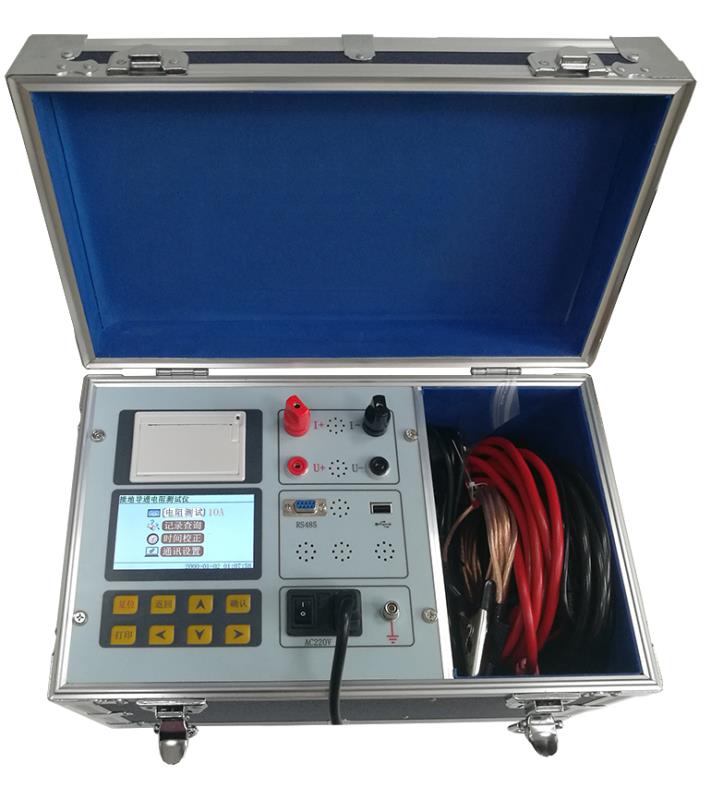

本仪器是公司研制的自动化程度很高的便携式测试仪，专用于变电站内各电力设备接地引下线之间的导通电阻值测量。

核心优势：

高性能单片机控制，测试过程全智能化。体积小、携带方便、操作简单、精度高、测试速度快、复测性好、读数直观，完全符合规程要求。

二、7大性能特点

① 输出电流大且重量轻 —— 便携与性能兼顾

② 6档输出电流可选 —— 最大可输出 10A，从<5mA到10A全覆盖

③ 测量范围极宽 —— 0.001Ω ~ 100KΩ，一台仪器搞定所有场景

④ 完善保护电路 —— 性能更可靠

⑤ 菜单式操作 —— 液晶提示菜单，上手即用

⑥ 4.3寸TFT真彩屏 —— 480×272分辨率，支持实时打印测试结果

⑦ 数据传输+存储 —— RS485接口传后台 + USB导出U盘 + 本机存储200条记录

三、技术指标一览

输出电流（7档）：10A、5A、1A、200mA、40mA、<5mA、自动

各档量程：

10A档：0.001Ω ~ 1.6Ω

5A档：0.03Ω ~ 3.2Ω

1A档：0.06Ω ~ 16Ω

200mA档：0.1Ω ~ 80Ω

40mA档：0.3Ω ~ 400Ω

<5mA档：100Ω ~ 100KΩ

准确度：0.2% ± 2μΩ

分辨率：0.1μΩ

工作温度：-20 ~ 40℃

环境湿度：≤80%RH，无结露

工作电源：AC 220V市电

外形尺寸：394mm × 235mm × 273mm

仪器重量：10.2kg（含测试线）

四、安全措施

使用前务必认真阅读手册

操作者应具备一般电气设备或仪器使用常识

户内外均可使用，但须避开雨淋、腐蚀气体、高浓度尘埃、高温、阳光直射等场所，仪表避免剧烈运动

维修、护理、调整必须由专业人员进行

测试过程中，禁止移动测试夹和供电线路

五、注意事项（关键！）

① 清理氧化膜 —— 测试夹与接地线接触端长期裸露会形成氧化膜，导致测量不稳定或不准确。接线时务必清理氧化膜，或连接后用力扭动几下测试夹以划破氧化膜，确保接触良好。

② 拆线前必须复位 —— 拆线前一定要等仪器复位、无电流输出后，再关闭电源进行拆线。

③ 选对量程再测试 —— 选电流时务必参考技术指标中的量程范围：

超量程 → 电流达不到预设值，测试结果稳定性差

欠量程 → 电流太小，测试数据不稳定

出现以上两种情况时，请确认量程，选择合适档位重新测试
