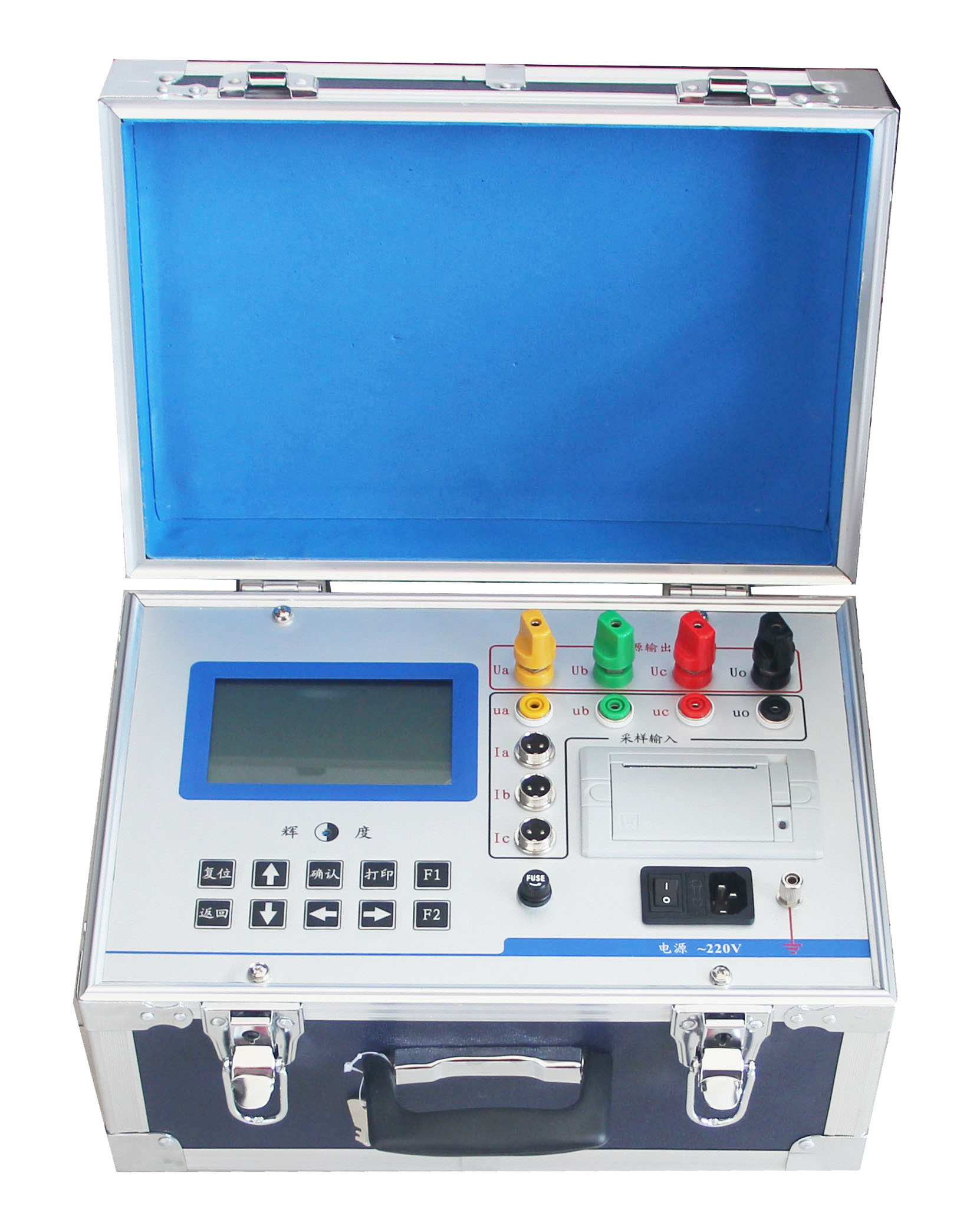

三相电容电感测试仪

一、产品概述

无功补偿电容器是满足电力系统无功平衡的重要设备。近年来无功问题得到电业部门的普遍重视，无功补偿成套装置已大量投入配电网运行。电能供给要求系统有功与无功实时平衡，因此无功补偿装置需频繁投、切电容器组，这不可避免地产生过电流与过电压冲击，引起电容器损坏。

为保证设备可靠性，早期发现缺陷、避免故障扩大，需要定期检测。然而现场电容器均为成组并联，传统方法需拆除汇流排后逐个拆线测量，工作量极大，且频繁拆线容易导致螺丝滑牙、接触不良等安全隐患，甚至造成电容二次损坏。

针对这一痛点，我公司经过技术攻关，研制出三相电容电感测试仪。该仪器可在不拆线的状态下，直接测量成组并联电容器的单个单相电容及各种连接类型的三相电容，同时还能测量各类电抗器的电感量，并可作为工频电流测试仪使用。接线方便、操作简单，大幅减轻检修人员负担，为电网安全运行提供有力保障。

二、功能特点

1. 免拆线测量：无需拆除汇流排和接线，直接在线测量成组并联电容器的单个单相电容，以及各种连接类型的三相电容器，省时省力、安全可靠。

2. 一机三用：集电容测量、电感测量、工频电流测量于一体，满足现场多种测试需求，减少设备携带量。

3. 多参数同步显示：测量时同时显示电容值或电感值，以及电压、电流、功率、频率、阻抗、相位角等数据，便于全面分析试品状态。

4. 大屏中文操作：采用240×128大屏幕带背光液晶显示，白天夜间均清晰可读，中文菜单提示，操作简便直观。

5. 数据存储：内置大容量非易失性存储器，可存储50组测量数据，以时间为索引，方便后期追溯和对比。

6. 实时时钟：内置高精度实时时钟功能，可进行日期及时间校准，测试记录自动打标。

7. 即时打印：自带高速微型热敏打印机，可打印当前测量数据及历史记录，现场即可出具测试报告。

8. 过流保护：试验电源具备过流保护功能，电源输出短路不会损坏仪器，使用更安心。

三、技术指标

输出电压： ～2V、～20V（自动换档）

输出电流： ≤ 10A

测量范围：

电容：0.1μF ～ 2200μF

电感：0.1mH ～ 10H

电流：1mA ～ 15A

电压：0 ～ 25V

测量精度：

电容：±（1% + 2字）

电感：±（1% + 5字）

电流：±（1% + 2字）

电压：±（1% + 2字）

分辨率：

电压：0.1mV

电流：0.1mA

电容：0.1nF

电感：0.1mH

四、使用条件

环境温度：-10℃ ～ 50℃

环境湿度：≤ 85%RH

工作电源：AC220V ± 10%

电源频率：50 ± 1Hz

仪器功率：200W

外形尺寸：355mm × 240mm × 208mm

仪器重量：9.5kg

五、注意事项

使用本仪器前请仔细阅读使用说明书，检查接线无误、接地良好。

高精度电流钳为本仪器测量的关键部件，受损后对测试数据有很大影响，使用过程中需轻拿轻放，严禁从高空掉落或摔碰。

测量完毕并退出测量状态后，关闭仪器电源，方可进行接线拆除。

如出现无法解决的问题，请及时与本公司取得联系。

六、核心优势总结

免拆线：不拆汇流排、不拆接线，直接在线测量，大幅降低劳动强度

一机三用：电容、电感、电流三项功能一台全覆盖

多参数：电压、电流、功率、频率、阻抗、相位角同步显示

高精度：电容精度±（1%+2字），电感精度±（1%+5字）

高分辨：电容分辨率达0.1nF，电流分辨率达0.1mA

轻便可靠：仅9.5kg，内置打印、存储、时钟，现场即测即出报告

安全保护：电源过流保护，短路不损仪器

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
