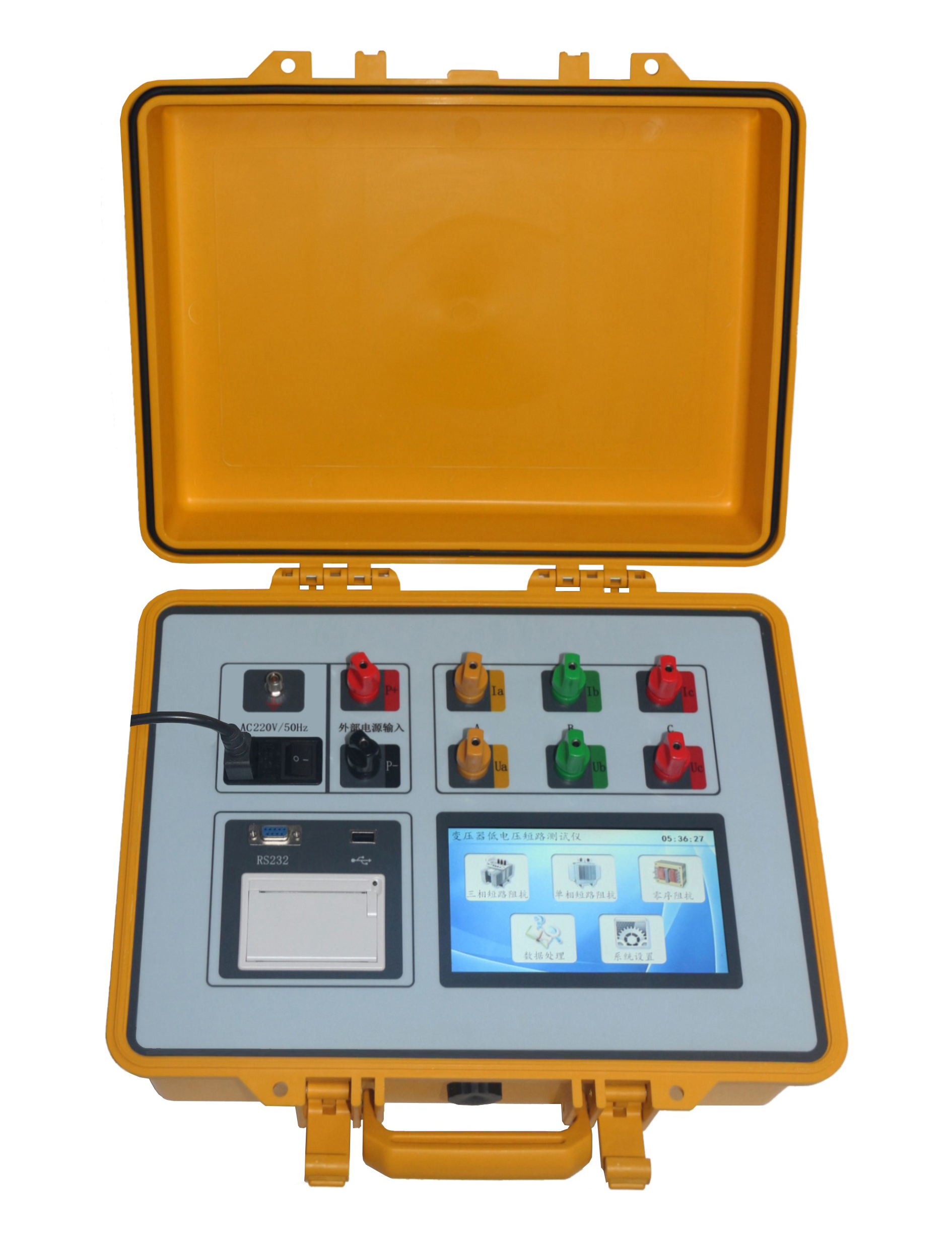

变压器低电压短路阻抗测试仪

一、产品概述

短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法。根据GB1094.5-2008和IEC60076-5:2006规定，短路电抗的变化量是判断变压器绕组有无变形的唯一判据。

低电压短路阻抗试验是鉴定运行中变压器受到短路电流冲击，或在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法。它对于判断变压器能否投入运行具有重要意义，也是判断变压器是否要求进行解体检查的依据之一。

本公司自主研发的变压器短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试及交接试验中的低电压负载阻抗测试。仪器内部采用最新型单片机测试技术及数字信号处理技术，测量数据准确；外部配备7寸触摸彩色液晶屏，中文操作菜单，触摸操作更便捷。同时具备热敏打印、数据存储、USB导出等功能，体积小、便于携带，是现场快速测试变压器绕组有无变形的理想仪器。

二、安全措施

使用本仪器前一定要认真阅读本手册，尤其要遵守注意事项的提示。

本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所。仪表应避免剧烈振动，以免影响测试数据。

对仪器的维修、护理和调整应由专业人员进行，禁止私自拆卸。

测试菜单项选择和实际测试项目及接线要一致。

测试过程中，禁止拆除移动测试夹和关断供电线路。

三、性能特点

1. 双模式灵活测试：仪器采用交流220V低压电源，通过手动、自动两种模式对单相、三相变压器的AB、BC、CA绕组施加电流。可单相传感，也可三相同时测试，操作灵活。

2. 一次接线完成三相：一次性接线，不用倒接测试线便可自动完成三相测试，大幅节省现场操作时间。

3. 无需外接调压器：仪器内置调压功能，不用外接调压器便可直接对被测试品进行测量。

4. 多参数同步显示：不仅显示阻抗误差百分比，还显示施加电压、施加电流、测量功率、短路阻抗、短路感抗、绕组电感、短路阻抗电压等多项参数，测试结果非常直观。

5. 零序阻抗测量：适用于高压侧星形接线带中性点的变压器，可同时测量零序阻抗、零序感抗、零序电阻、零序电感。

6. 自动计算误差：输入变压器铭牌参数后，仪器自动计算变压器阻抗误差百分比，并与铭牌值或出厂值进行比较，快速判断绕组有无位移、变形等缺陷。

7. 双供电模式：仪器可采用内部电源及外部电源两种供电模式，适应不同现场条件。

8. 触屏中文操作：内置7寸彩色触摸液晶屏，中文操作菜单，触摸操作更便捷。同时配置微型打印机，可实时打印数据。

9. 数据传输与存储：具有RS232接口，可将测试数据传输到后台；内置存储可保存100条测试记录，以测试保存时间为索引；USB接口可将数据转存到U盘。

10. 自带时钟：仪器自带时钟功能，时间可自行校准，方便测试记录追溯。

四、技术指标

电压测量范围： 15V ～ 500V

电流测量范围： 0.5A ～ 50A

准确度：

电压误差值：＜ 0.2%

电流误差值：＜ 0.2%

功率误差值：＜ ±0.5%（CosΦ > 0.1）；＜ ±1.0%（0.05 < CosΦ < 0.1）

短路阻抗误差值：＜ ±0.5%

阻抗测量范围： 1Ω ～ 200Ω

工作电源： AC220V ± 10%

电源频率： 50Hz ± 5Hz

工作温度： -10℃ ～ 40℃

环境湿度： ≤ 80%RH，无结露

外形尺寸： 400mm × 340mm × 195mm

整机重量： 13.5kg

五、注意事项

接地端子或电源线中的接地端应就近可靠接地。接好测试线后开机，测试过程中切不可拆除测试线，以免发生事故。一次测试完成后应锁定数据，然后断开测试电源，再查看或打印锁定数据或移动拆除测试线。

测试开始前请输入正确合理的试品参数，仪器内部的运算处理都要依赖于输入的试品参数。

电流回路用粗线连接，电压回路用细线连接。接线图中"Ua、Ub、Uc"为电压输入端子，"Ia、Ib、Ic"为电流输出端子。

低压侧短路线要足够粗，要承受低压侧额定电流，并且连接可靠，确保接触电阻可以忽略。

测试时注意变压器分接开关位置，不同位置的测量结果也不同。如果要测量阻抗电压，变压器必须在额定分接位置。

由于变压器剩磁会对结果产生影响，建议丢弃第一次测量结果，多测几次，直到数据可靠。

为安全起见，一次测试完成后应储存数据，然后断开三相测试电源，再翻看锁定数据或从存储器中仔细查看各项数据。

六、核心优势总结

快：一次接线自动完成三相测试，10秒级出结果

准：阻抗误差＜±0.5%，电压电流误差＜0.2%

全：阻抗、电抗、电阻、电感、零序参数一机全测

智：自动计算误差百分比，直接判断绕组变形

便：触屏中文操作、内置打印、USB导出、100组存储

稳：内置调压、双供电模式、多重保护，现场可靠使用
