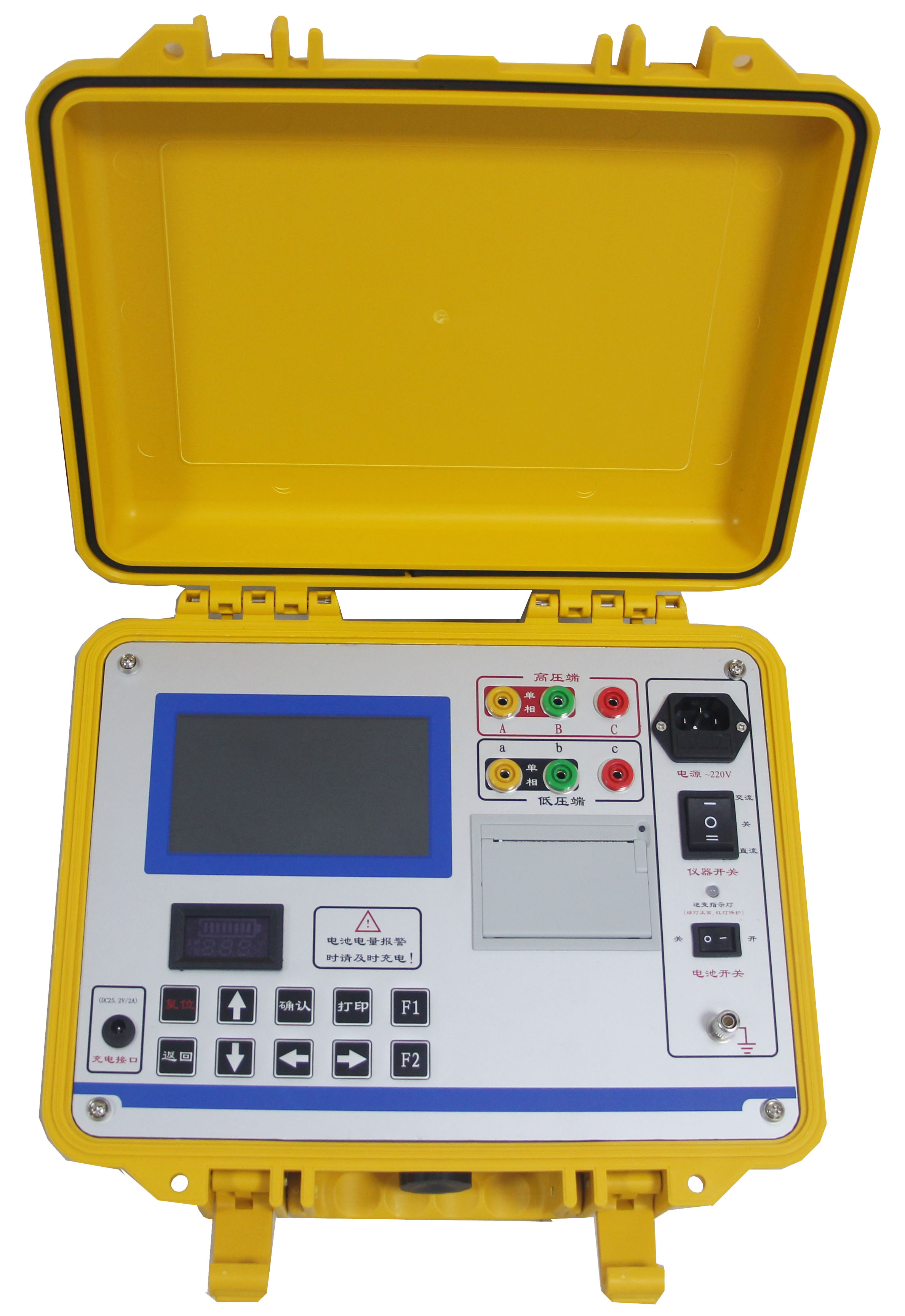

变比测试仪（带电池）

一、产品概述

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前，以及电力系统中变压器运行过程中，根据国家电力部的预防性试验规程，要求对运行的变压器定期进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结果只为一相变比的值，三相变比值要逐相进行测量。

本变比测试仪克服了传统变比电桥测试的缺点。屏幕采用一次完成三相变比测试，测试速度快，准确度高，大大节省了现场测试时间，为客户的试验带来了很高的效率。

二、安全措施

使用本仪器前一定要认真阅读本操作说明书。

本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓的环境。

仪表应避免剧烈振动。

对仪器的维修、护理和调整应由专业人员进行。

测试线夹的黄、绿、红分别对应变压器的A、B、C，不要接错。

高、低压电缆请勿接反，以免产生高压。

测单相变压器时只使用黄色和绿色测试夹，不用的测试夹要悬空。

三、性能特点

1. 量程超宽：测试量程最高可达10000，覆盖各种变压器变比范围。

2. 速度极快：10秒钟完成三相测试，大幅缩短现场作业时间。

3. 适用面广：适用变压器种类广泛，具有Ζ形联接变压器测试功能。

4. 智能盲测：具有盲测变比、自动完成组别测试功能，操作更简便。

5. 数据存储：不掉电时钟和日期显示，可存储50组测试数据，方便追溯。

6. 多重保护：变压器高、低压反接保护功能

变压器短路、匝间短路保护功能

7. 双供电方式：交直流两种供电方式，方便现场灵活使用。

8. 电量提醒：电池电量低压报警功能，当电池电量低于20%时，电量显示指示开始闪烁，提醒用户及时充电。

9. 打印输出：热敏打印机输出功能，快速、无声，现场即时出报告。

10. 轻便小巧：体积小、重量轻，便于携带和现场操作。

四、技术指标

量程： 0.9 ～ 10000

精确度：

500以下：0.1% ± 2字

500 ～ 2000：0.2% ± 2字

2000 ～ 4000：0.3% ± 2字

4000以上：0.5% ± 2字

分辨率： 最小0.0001

输出电压： 160V、10V 自动换档

工作电源： AC220V ± 10%，50Hz

使用温度： –20℃ ～ 40℃

相对湿度： ≤ 85％，不结露

外形尺寸： 323mm × 275mm × 135mm

重量： 6.8kg

五、核心优势总结

快：10秒完成三相测试，效率远超传统电桥

准：最高精度0.1%，分辨率达0.0001

广：量程0.9~10000，支持Ζ形联接及盲测

稳：多重保护机制，高低压反接、短路均有防护

便：交直流双供电、内置电池、热敏打印、轻便易携

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
